物理IO全保真SST控制器硬件在环测试方案 物理IO全保真SST控制器硬件在环测试方案
物理IO全保真SST控制器

物理IO全保真SST控制器硬件在环测试方案构建了一套用于完整SST控制器硬件(主控、相控、子控)的物理IO全保真硬件在环测试平台,其核心在于摒弃任何通信适配与转换,严格采用真实的物理电气接口与被测控制器进行交互,从而在信号层面实现100%的保真度复现,为控制器性能验证与产品定型提供终极的测试基准。

算法预研原型SST控制器硬件在环测试方案

算法研究与前期验证:可在标准RCP平台上快速实现“想法到模型”的验证。 适用于技术预研、算法可行性分析与前期性能优化。
1台主仿真器以50μs步长仿真前级链式H桥,1台从仿真器以100ns步长仿真后级高频DC-DC变换器,两台仿真器通过光纤进行数据交互,并由时钟同步线确保严格同步。采用远宽专用SST原型控制器MT 1090,用户只需在Simulink环境中完成控制算法建模,即可一键编译下载至MT 1090,使其成为承载用户算法的实体控制器。

算法预研原型SST控制器硬件在环测试方案
主/相控-虚拟下级SST控制器硬件在环测试方案

主控制器独立测试:高效验证系统级能量管理、协调控制等上层策略,无需等待或依赖实际的繁多的子控制器硬件。
由1台主仿真器以 50μs步长实时仿真前级链式H桥电路,1台从仿真器以100ns步长仿真后级高频DC-DC变换器。1台仿真器通过光纤进行数据交互,并由时钟同步线确保严格同步,构成一个包含完整被控对象及虚拟下级控制逻辑的闭环测试平台。

主/相控-虚拟下级SST控制器硬件在环测试方案
光纤适配集成SST控制器硬件在环测试方案

全控制器硬件测试(便捷优先): 在测试包含主控、相控、子控在内完整控制器硬件时,优先追求接线便捷性与高性价比。适用于实验室快速迭代、多轮回归测试等场景。
由1台主仿真器以50μs 步长实时仿真前级链式H桥电路,同时3台从仿真器以100ns 的极小步长分别精确仿真各相后级高频DC-DC变换器;4台仿真器之间通过光纤进行实时数据交互,并采用时钟同步线确保严格同步,形成一个高精度、统一的虚拟被控对象。

光纤适配集成SST控制器硬件在环测试方案

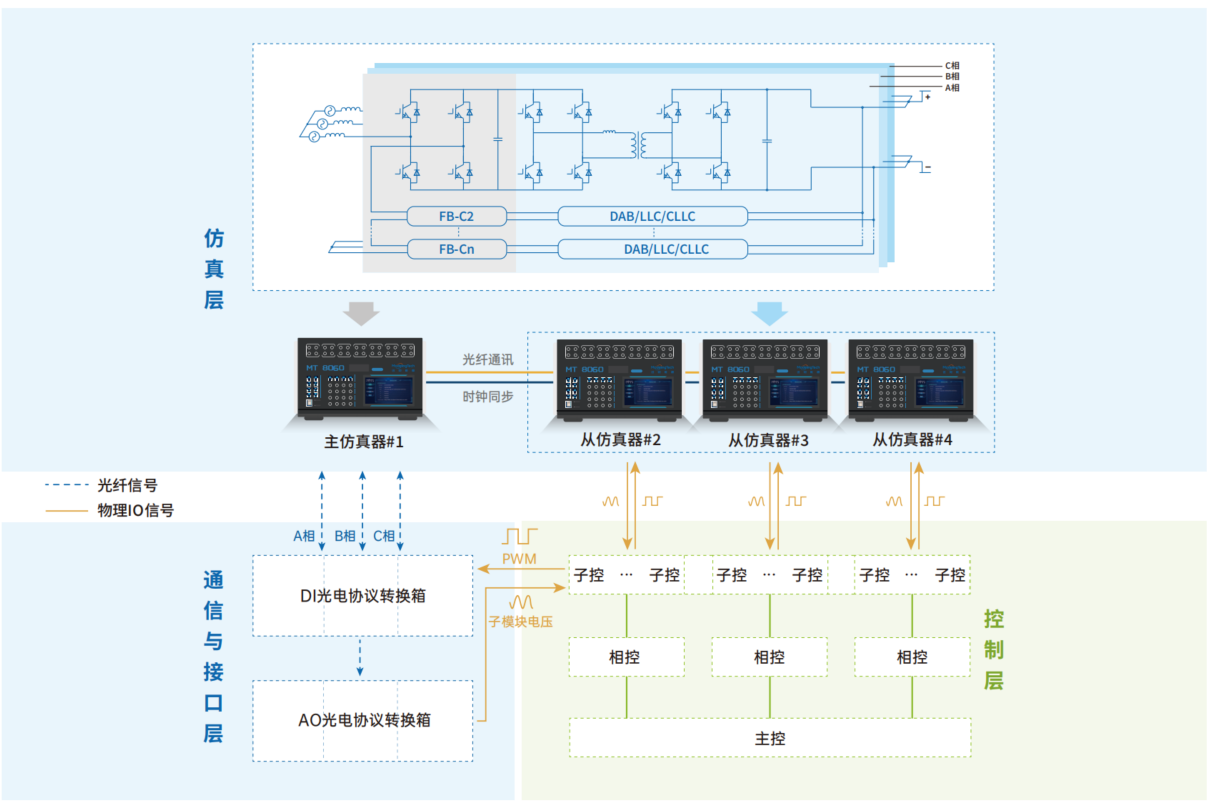

物理IO全保真SST控制器硬件在环测试方案

全控制器硬件测试(保真优先): 当测试包含主控、相控、子控在内的完整控制器硬件,必须100%还原真实电气接口与信号特性时采用。适用于最终定型测试、一致性认证及故障复现等高保真要求场景。
由1台主仿真器以50μs步长实时仿真前级链式H桥电路,同时3台从仿真器以100ns的极小步长分别精确仿真各相后级高频DC-DC变换器;4台仿真器之间通过光纤进行实时数据交互,并采用时钟同步线确保严格同步,形成一个高精度、统一的虚拟被控对象。

物理IO全保真SST控制器硬件在环测试方案
相关产品
StarSim MLC Solver
支持模拟三种多电平变换器应用的建模仿真软件
StarSim MLC Solver
StarSim MLC Solver
StarSim HIL
实时仿真系统上位机软件
StarSim HIL
StarSim HIL
MT 8060实时仿真器
全新电力超算平台
MT 8060实时仿真器
MT 8060实时仿真器
技术特点

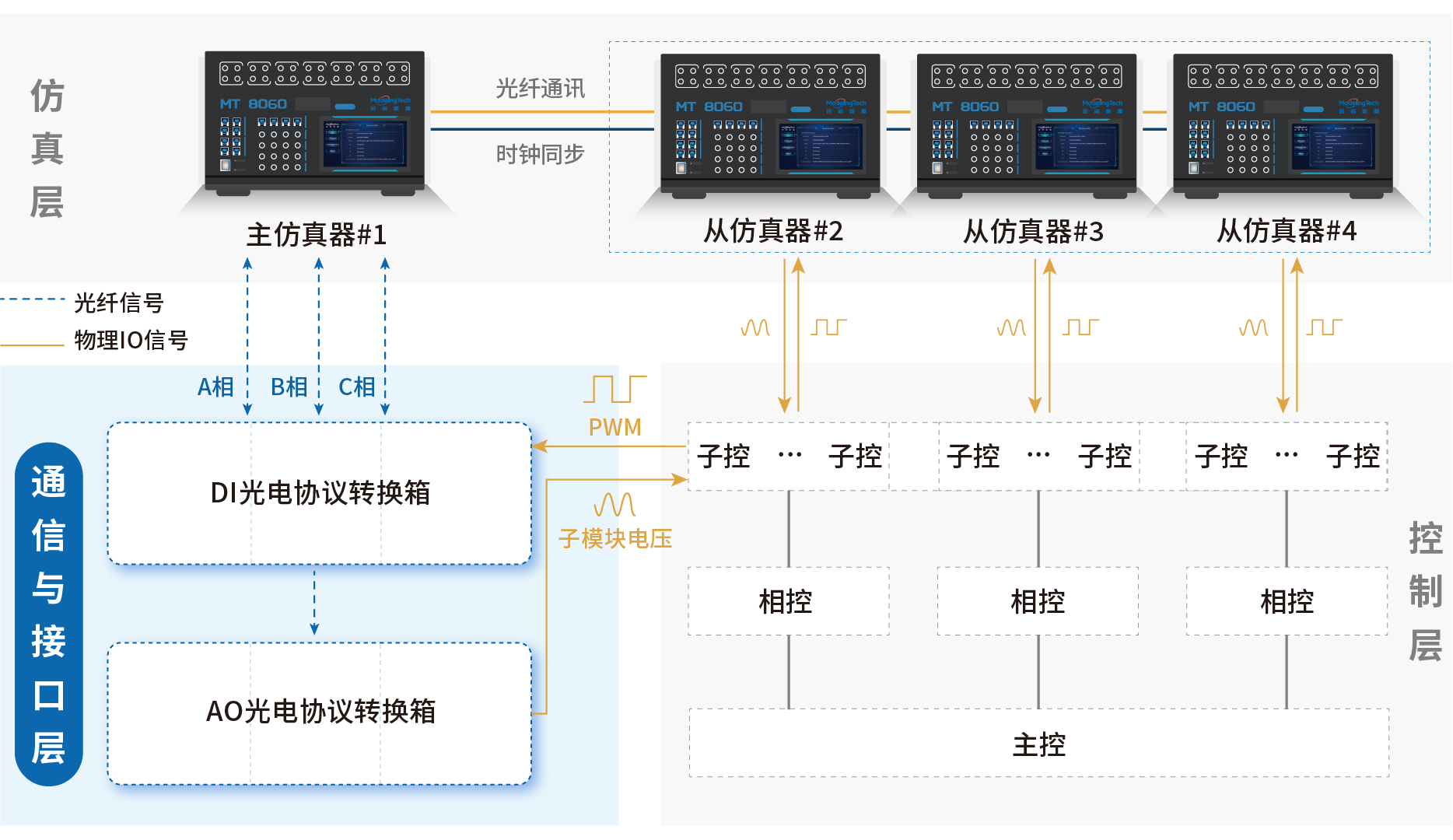

高信号真实性闭环测试
高信号真实性闭环测试

100%还原真实电气接口与信号特性,满足最终定型测试、一致性认证及故障复现等高保真要求场景测试需求。

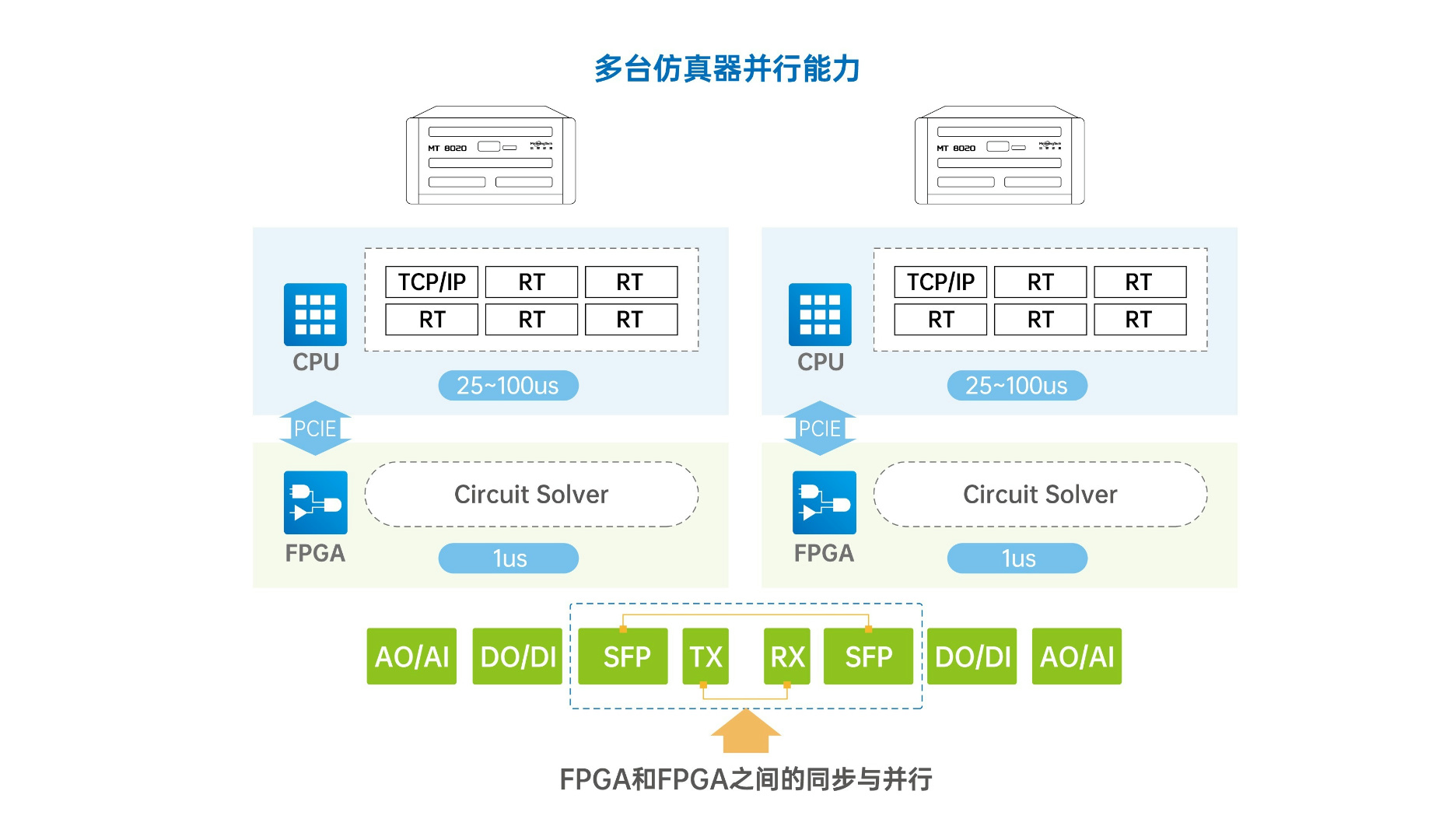

多设备协同仿真
多设备协同仿真

对于单台仿真器资源受限的问题,采用多仿真器并行仿真,在系统直流侧解耦后通过光纤实现电气量的低延迟抗干扰传输,并由时钟同步线保证时钟同步,实现固态变压器系统的整体精确仿真。

高可拓展性与模块化
高可拓展性与模块化

基于光纤的高速数据交互和严格时钟同步架构,为高压多级联H桥、大规模DAB的能源路由器仿真提供底层支撑,保障系统可扩展性。

测试内容
  • 01空载软起测试
  • 02CHB切换无功+DAB有功满载测试
  • 03负载投切测试

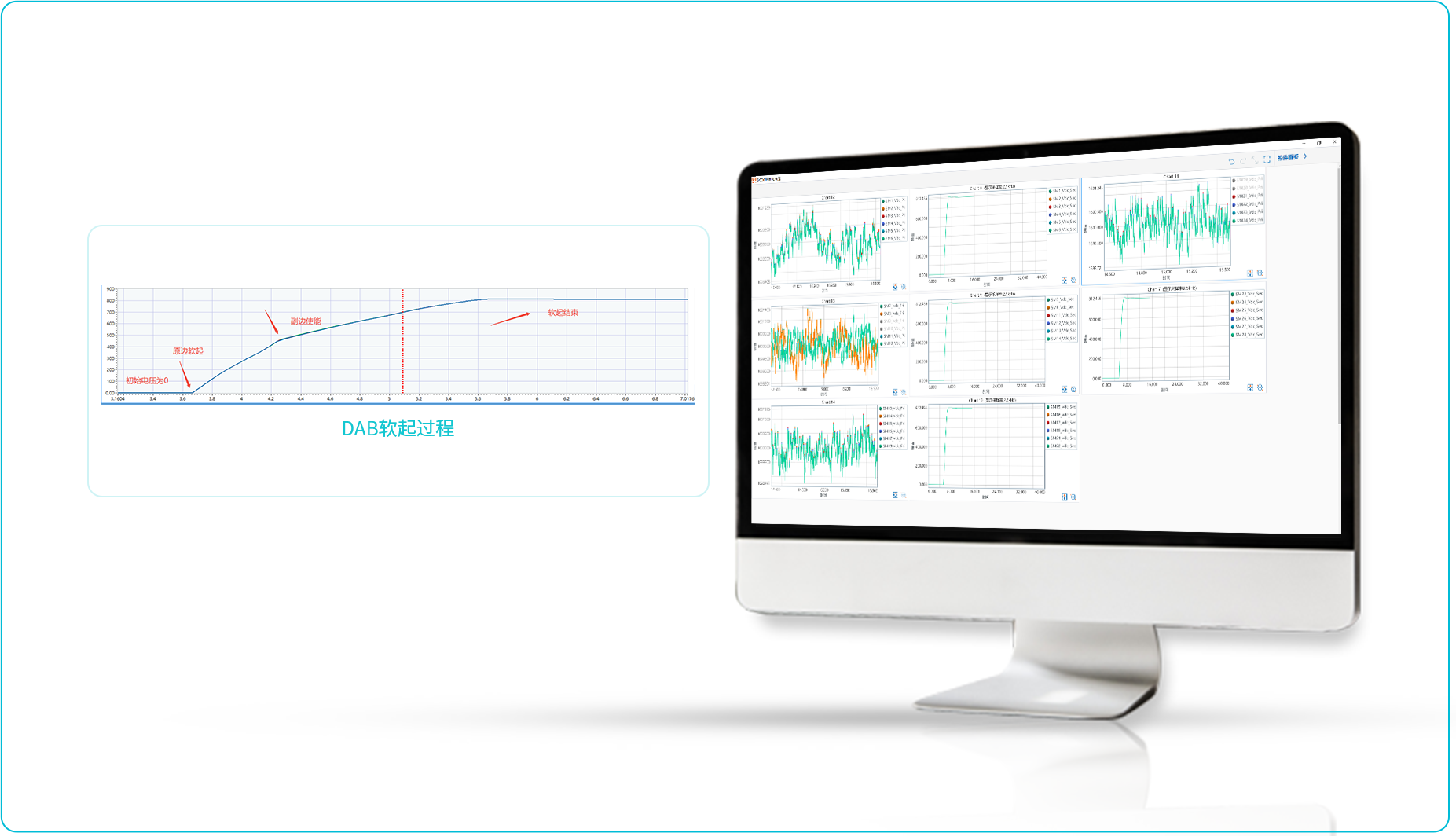

空载软起测试
空载软起测试

图中为实测多DAB软起过程,该过程按照原副分开使能控制顺序启动,DAB副边电压从0V开始上升至额定直流电压,且过程与离线结果一致,验证系统具备软起能力。

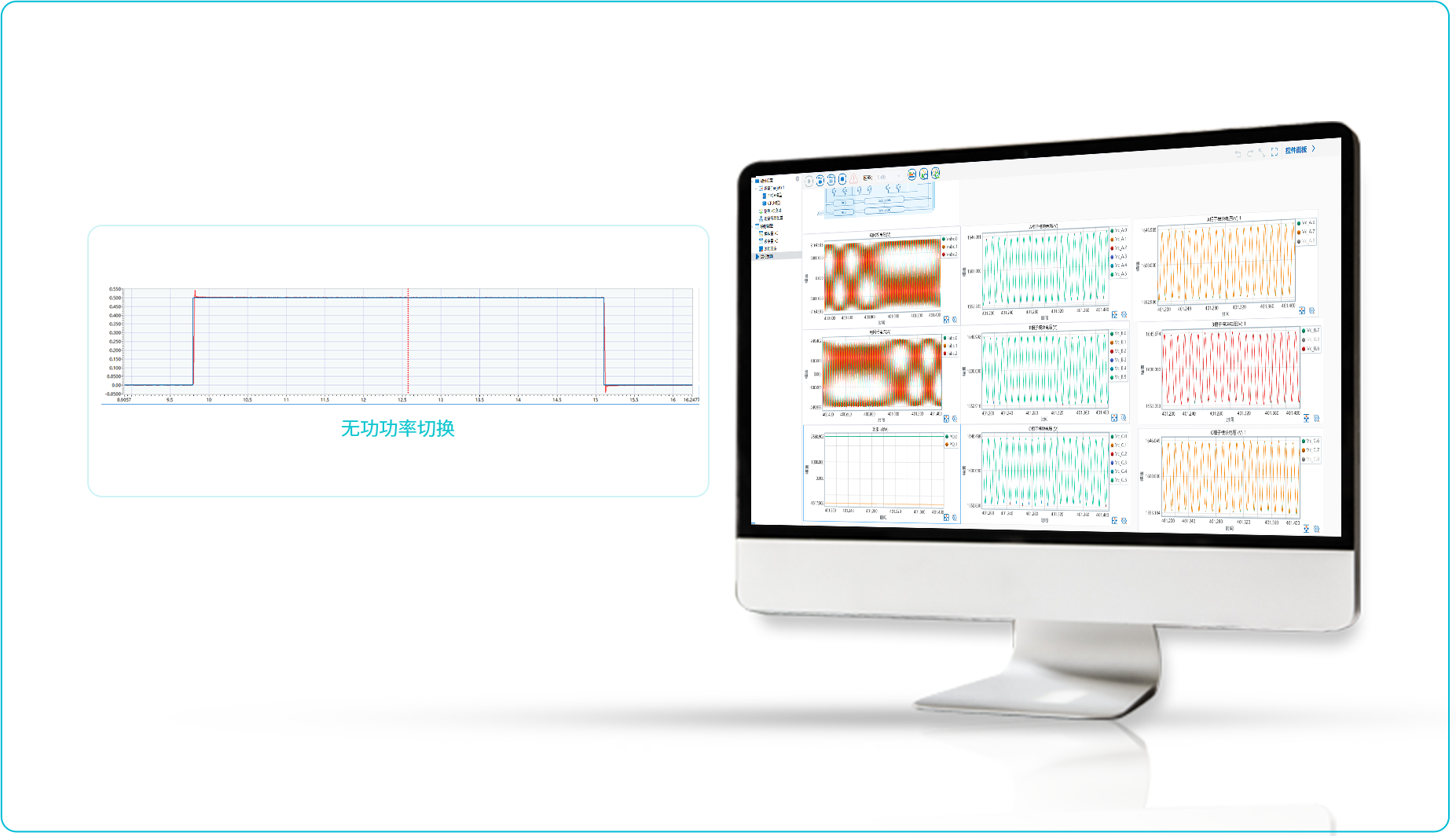

CHB切换无功+DAB有功满载测试
CHB切换无功+DAB有功满载测试

负载有功100%工况下,切换无功变化指令,应满足无功跟随指令变化,响应时间60ms以内,稳态控制精度2%以内。

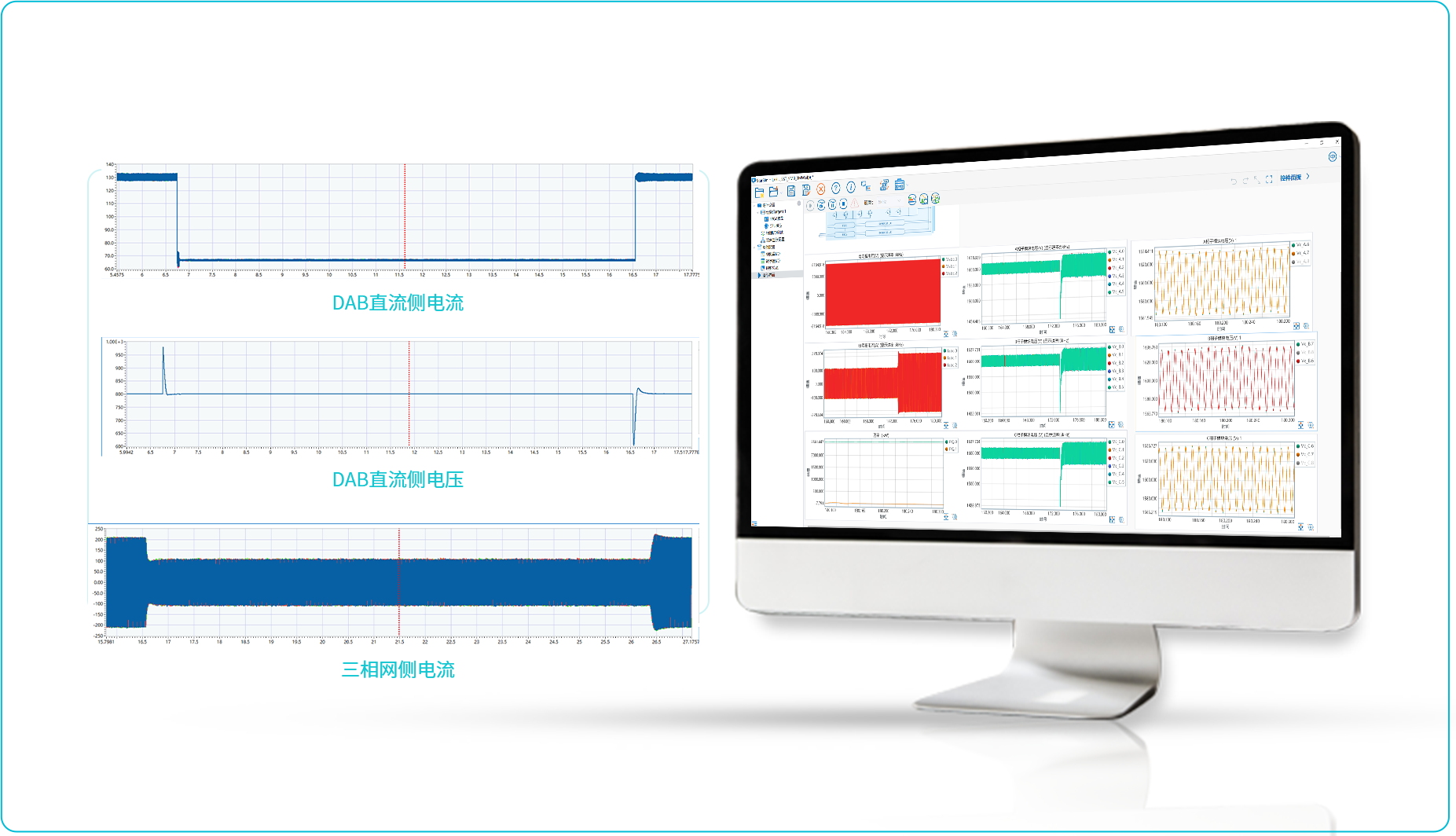

负载投切测试
负载投切测试

测试50%-100%-50输出电压动态响应,负载侧电压动态响应和恢复时间应满足要求及相关标;如直流负荷电压变化后的恢复时间不宜大于100ms,其超调量不超过电压整定值标准。

×
