微网源网荷储一体化

为了能满足多种电能质量要求、提高供电可靠性等多方面的需要,微电网的技术研究主要有微电网控制、微电网保护、微电网接入标准、微电源等多方向。然而,由于微电网的结构灵活、组成成分多样化的特点,传统通过搭建小功率实物系统的方式从其安全性、经济性与科研的灵活性上都受到了很大的考验,而随着仿真建模软件技术与多核CPU、FPGA硬件技术的发展,使用仿真的方式搭建微电网并对其进行研究测试的方式得到了日益广泛的应用。利用StarSim实时仿真平台可以实现微电网的实时运行仿真,平台通过建模的方式去搭建含有新能源节点的微电网系统模型,并通过仿真技术将微电网系统的响应实时模拟出来。同时,系统可以与微电网能量管理的部分相配合,完成微网系统的闭环控制和调节。基于实时仿真的微电网研究平台,既有模型搭建与实时仿真的灵活性,又有与相应物理信号构成闭环运行的真实性,同时针对复杂工况、危险实验、测试新型系统结构上有着传统小功率系统无法比拟优势。

系统框图

利用远宽能源StarSim实时仿真平台实现微电网实时运行仿真,将微网系统一次侧主电路在FPGA中模拟,再将微网系统EMS能量管理系统通过工业通讯方式与仿真器连接,完成微网系统闭环控制和调节。基于实时仿真的微电网研究平台,既有模型搭建与实时仿真的灵活性,又有与相应物理信号构成闭环运行的真实性,同时针对复杂工况、危险实验、测试新型系统结构上有着传统小功率系统无法比拟优势。

系统框图
相关产品
StarSim FPGA Circuit Solver
电力电子模型在FPGA上运行的核心软件
StarSim FPGA Circuit Solver
StarSim FPGA Circuit Solver
StarSim HIL
实时仿真系统上位机软件
StarSim HIL
StarSim HIL
技术特点
支持CPU和FPGA联合仿真
支持CPU和FPGA联合仿真

电力电子模型例如新能源逆变器运行在FPGA上,光伏和储能电池运行在CPU上。

超强的FPGA仿真能力
超强的FPGA仿真能力

1us步长仿真;搭载国内首创LC和RonRoff混合建模方法,适应从低频到高频的各种应用场景。让研究人员专注于逆变器控制算法或系统稳定性多方面研究,加快开发进度。

强大的设备拓展能力
强大的设备拓展能力

支持多达8个SFP光纤信号模块,可轻松实现物理IO拓展或多设备并行仿真,满足微电网场站级仿真测试。

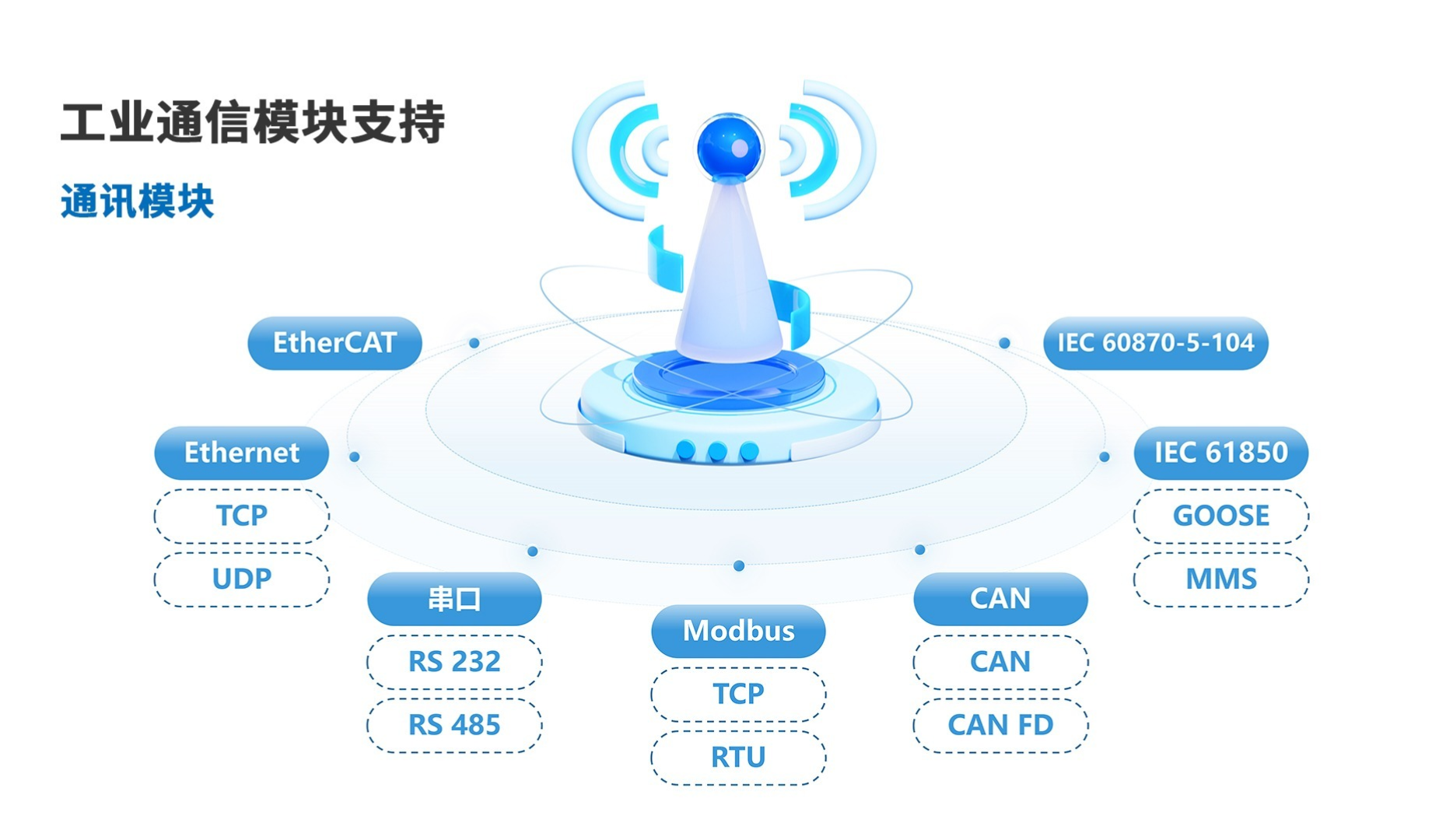

专业硬件IO接口和工业通信
专业硬件IO接口和工业通信

支持高速和宽电压范围(-25V,25V)的数字输入,适配工业逆变器控制器接口;支持MODBUS TCP、MODBUS RTU、CAN、ETHERNET TCP、ETHERNET UDP、GOOSE、串口等专业电力通信协议,便于模拟实际应用中不同设备之间的数据通信过程。

测试内容
  • 01基于HIL实时仿真器的逆变器级的底层核心控制研究
  • 02专注能量调度EMS上层控制的研究
基于HIL实时仿真器的逆变器级的底层核心控制研究
基于HIL实时仿真器的逆变器级的底层核心控制研究

可以实现基于HIL实时仿真器的微网逆变器级的底层核心控制研究(对电力电子变流器实现纳秒级小步长仿真)

专注能量调度EMS上层控制的研究
专注能量调度EMS上层控制的研究

对于专注能量调度上层控制的研究,远宽能源新一代MT 8020实时仿真器采用Intel Xeon CPU,可以仿真大规模场站级平均值模型的逆变器

×
