随着新能源汽车800V高压平台普及及SiC/GaN器件广泛应用，OBC功率迈向22kW+并支持双向充放电，电路开关频率也跃升至200kHz乃至MHz级，对系统设计和验证提出更高要求。双有源桥（DAB）和LLC谐振变换器作为现代高性能DC-DC拓扑的代表，因其高频隔离、高效能量传输（双向/单向）、软开关特性及高功率密度等核心优势，已成为新能源汽车车载充电机（OBC）、车载DC/DC及高密度电源等应用的关键技术。

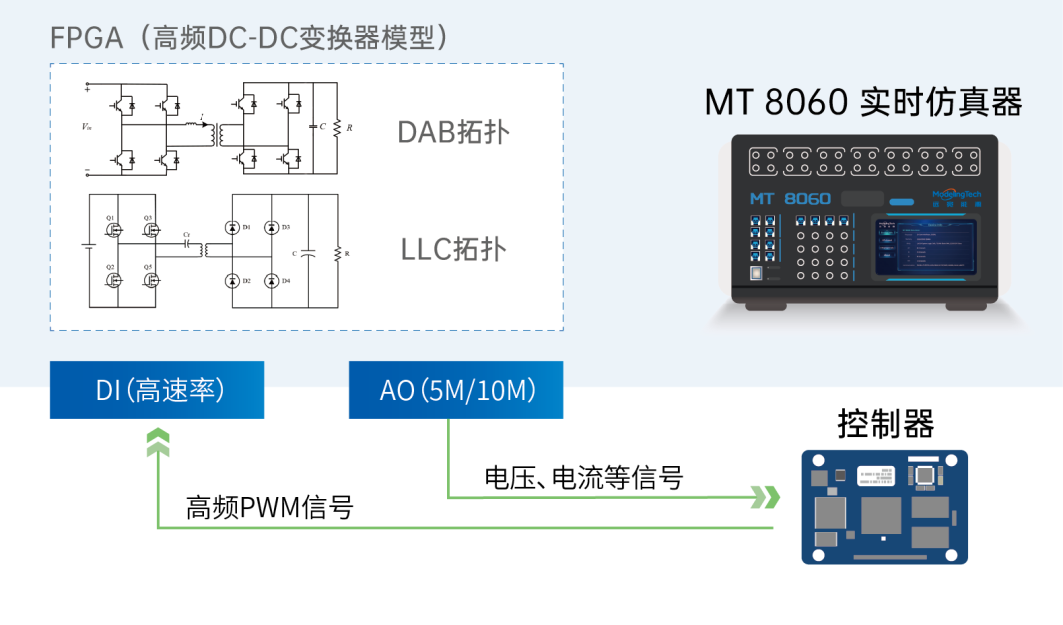

针对上述实时仿真面临的挑战，远宽能源基于StarSim FPGALab开发了特定的高精度高频DC-DC变换器模型。高频DC-DC变换器模型以ns级仿真步长运行在FPGA上，实时仿真器的高速DI采样控制器的高频PWM信号，同时将DC-DC变换器的电压、电流等电气量通过5M AO传递给控制器，实现高频DC-DC变换器应用高精度HIL测试。
通过FPGA硬件加速与算法优化，实现DAB 20ns、LLC 100ns 的极致仿真步长，精准刻画200kHz+开关动态。

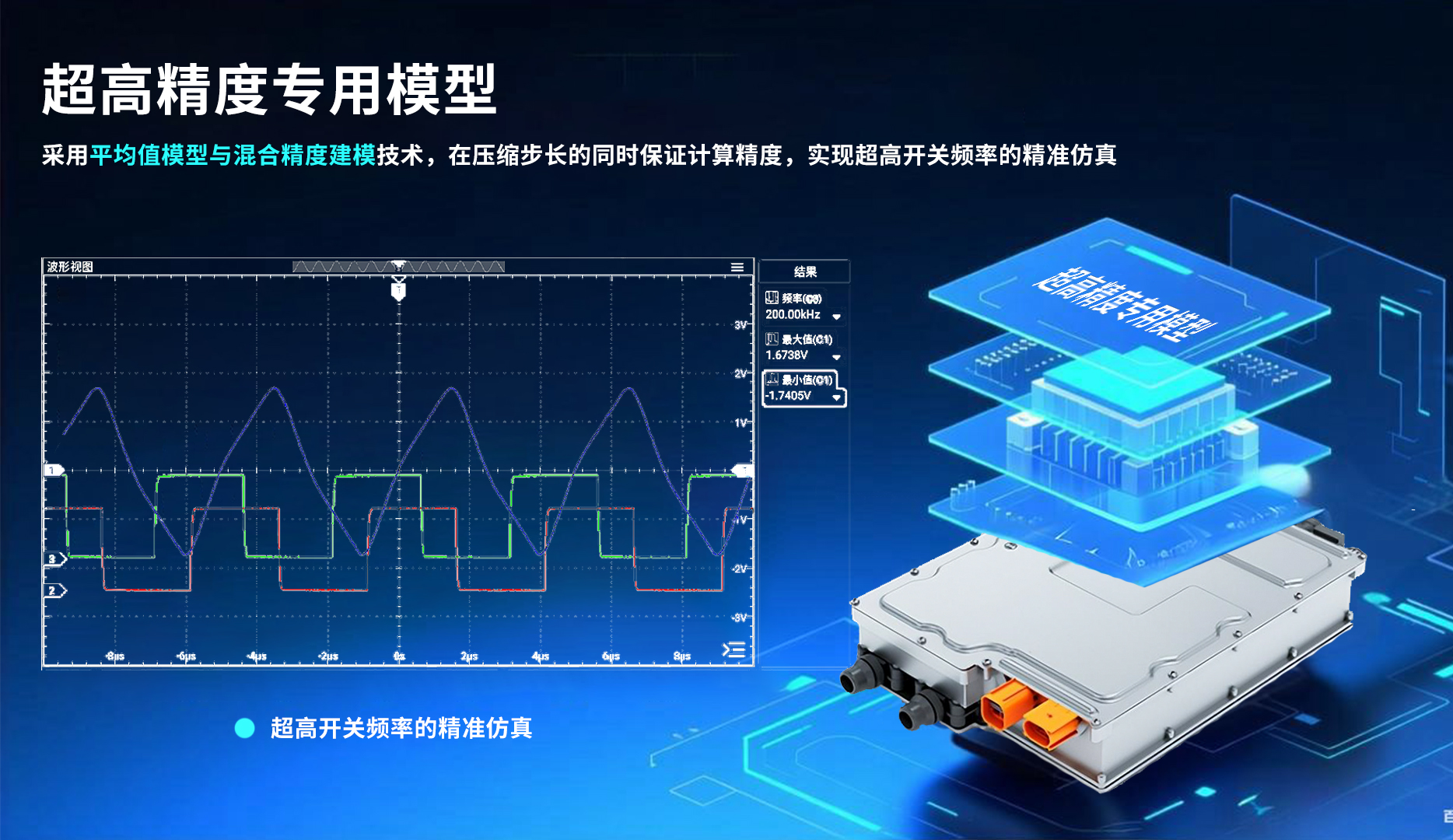

采用平均值模型与混合精度建模技术，在压缩步长的同时保证计算精度，实现超高开关频率的精准仿真。
配备业界领先的10 MS/s (100ns更新率) AO输出，确保高频电流/电压波形的高保真实时复现。
基于200MHz采样时钟，实现5ns时间分辨率的高速DI，精准捕获纳秒级PWM脉宽与相移。

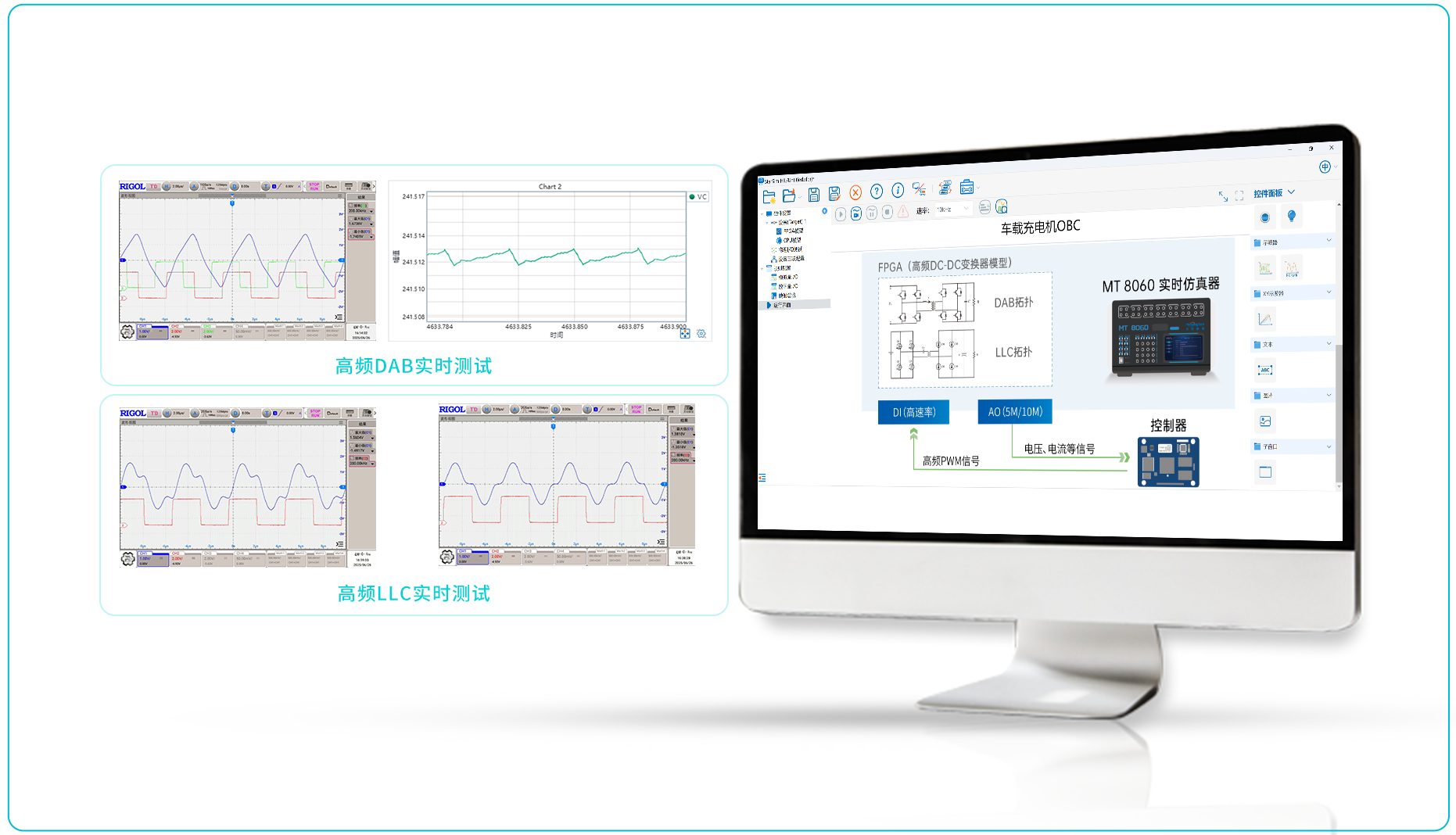

200KHz开关频率下，漏感电流波形稳定，抖动较小，且电流幅值，波形以及拐点与理论结果基本一致，验证了模型在高频下的精确动态响应能力。
200KHz开关频率下，变压器原副边电流波形平稳，与理论结果基本一致，误差微小，表明模型能准确捕捉谐振电流特性。
