为实现“双碳”目标，加快推进能源转型、构建以新能源为主体的新型电力系统势在必行。而像链式SVG、高压直挂储能、MMC等级联型多电平系统在新能源中扮演着至关重要的角色。
多电平系统应用的发展也引来了众多企业和学者关注，企业比较关注多电平系统控制器开发和测试，学者比较关注前沿控制策略的正确性论证以及产学研发展。但相对风光等新能源控制器开发时间和成本，多电平系统控制器开发周期更长、成本更高，而且多电平系统因“子模块数量多、开关器件多”特点，需要光纤进行信息传递，开发难度也大，调试难度也大。

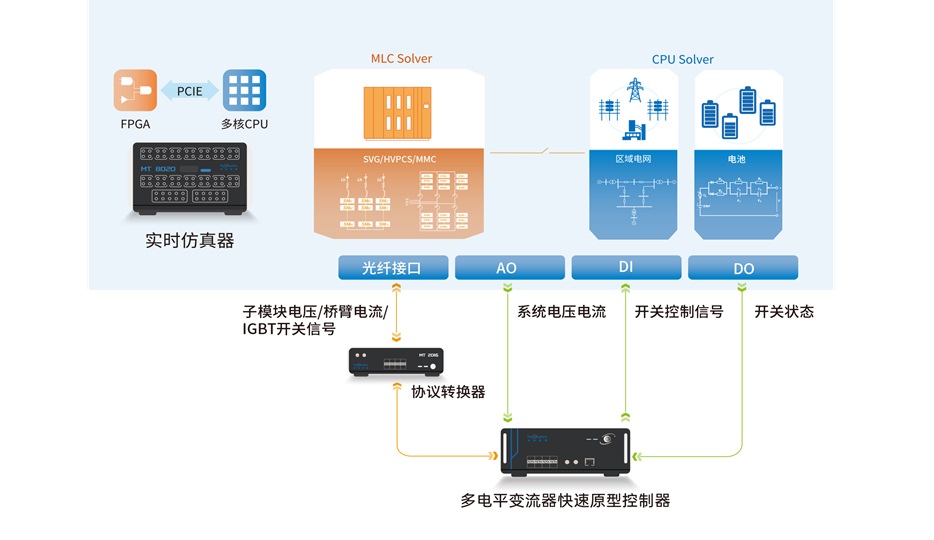

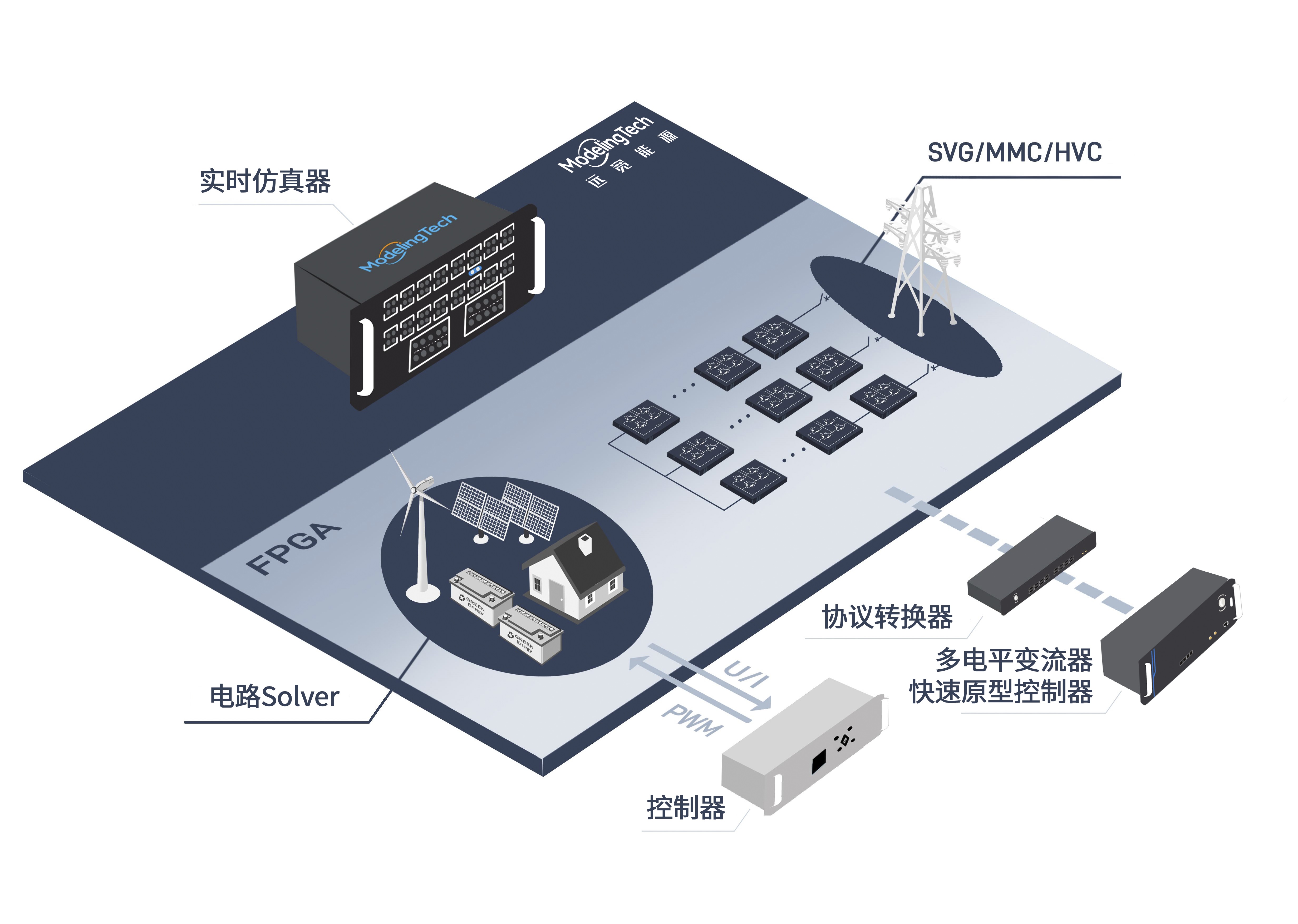

用户可以利用远宽能源提供的StarSim Real-Time上位机搭建SVG \HVPCS\MMC控制器平台界面，可以把Simulink编写的多电平控制算法模型下载到快速原型控制器的CPU中，调制发波程序预制在控制器的FPGA中，子模块电压、PWM信号等信息通过光纤与硬件在环仿真器或实物平台进行信息交互，从而完成SVG \HVPCS\MMC等级联型多电平系统闭环测试，能够满足用户对控制器功能设计与测试。支持代码生成和一键下载，极大缩短程序开发时间。
一款产品同时支持MMC、链式SVG、高压直挂储能三种不同应用的多电平变流器。
高度开放的CPU模型。用户可对CPU中控制程序部分进行任意的修改，便于用户开发和测试新的控制策略。

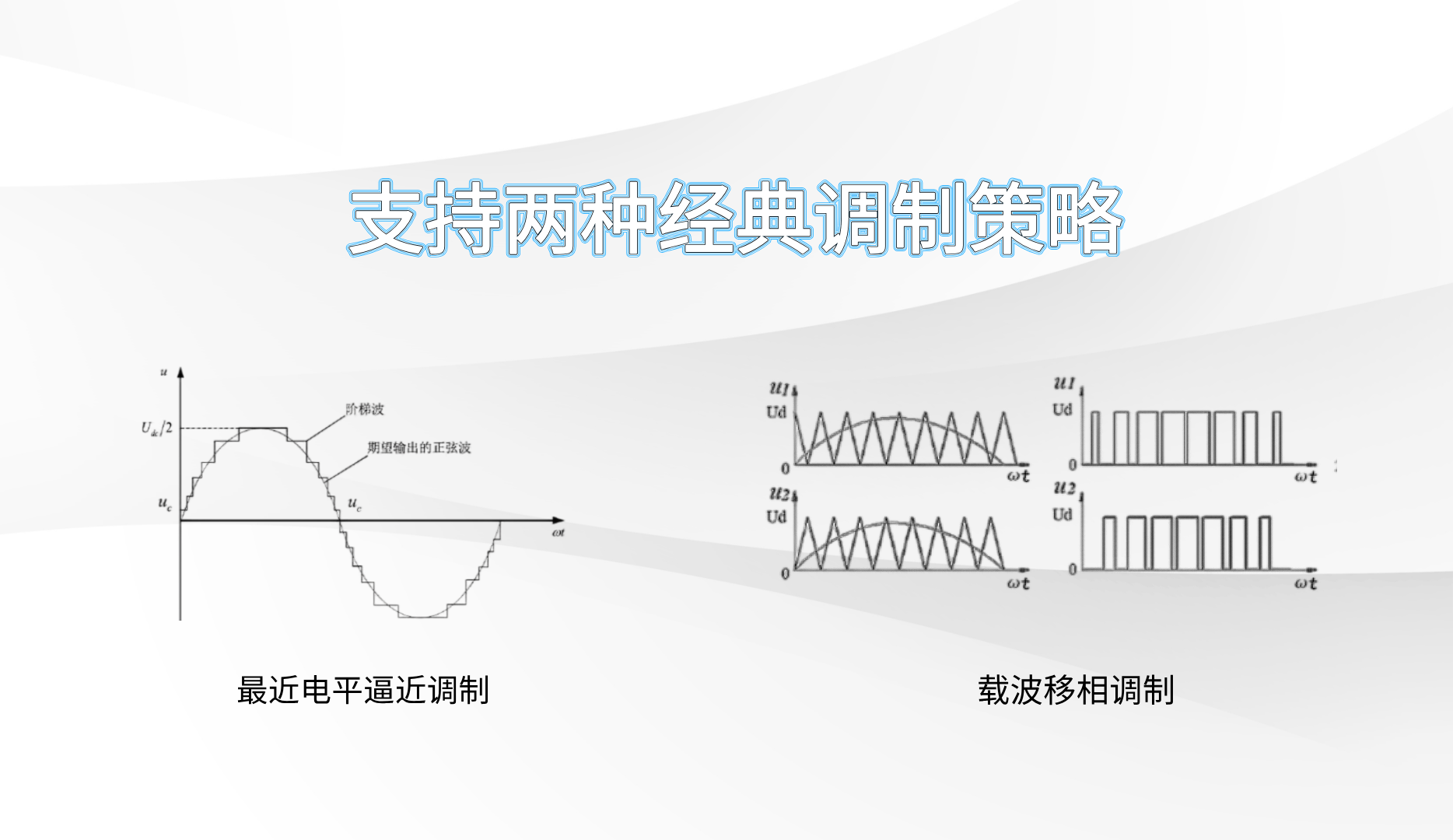

支持两种经典调制策略，最近电平逼近调制和载波移相调制，最近电平调制最高支持多电平变流器级联数为512级，载波移相调制最高支持多电平变流器级联数为100级。

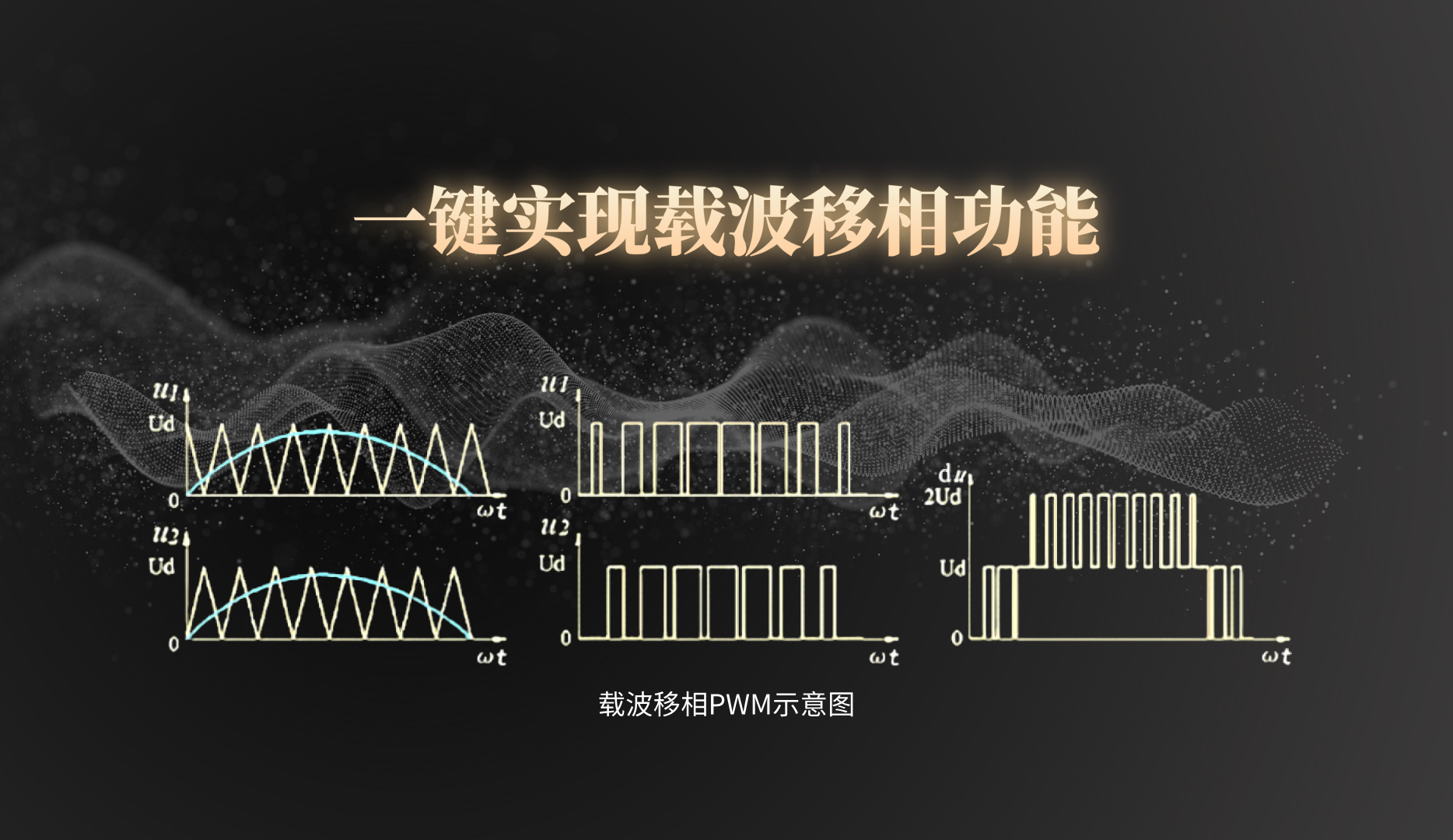

无需用户修改、编译FPGA即可一键实现载波移相功能，用户只需输入级数、死区、开关频率、参考波、使能信号信息，即可自动实现100级以内任意级数、开关频率和死区自由配置的载波移相功能，并按照帧结构组帧由光纤发送。

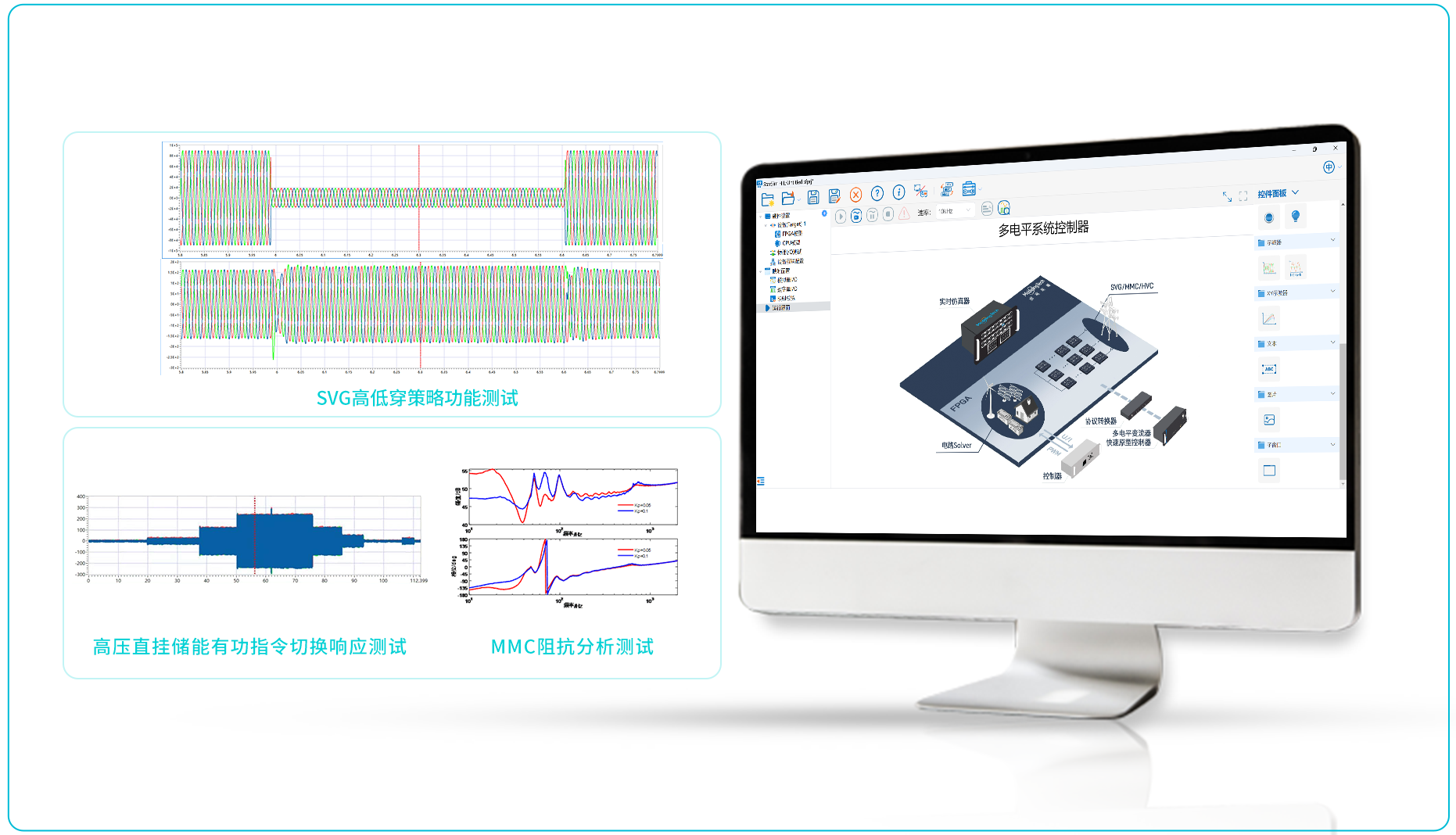

测试控制器中设计的高低穿控制策略正确，保证高低穿期间链式SVG不脱网。
测试控制器中控制算法中设计的有功指令切换响应，需要满足有功指令切换后，实际发出有功能够快速跟踪有功指令。
对MMC的受端和送端进行阻抗扫描，分析开发的控制策略中，收否存在MMC系统接入电网的震荡风险，从而有针对的消除震荡风险。
