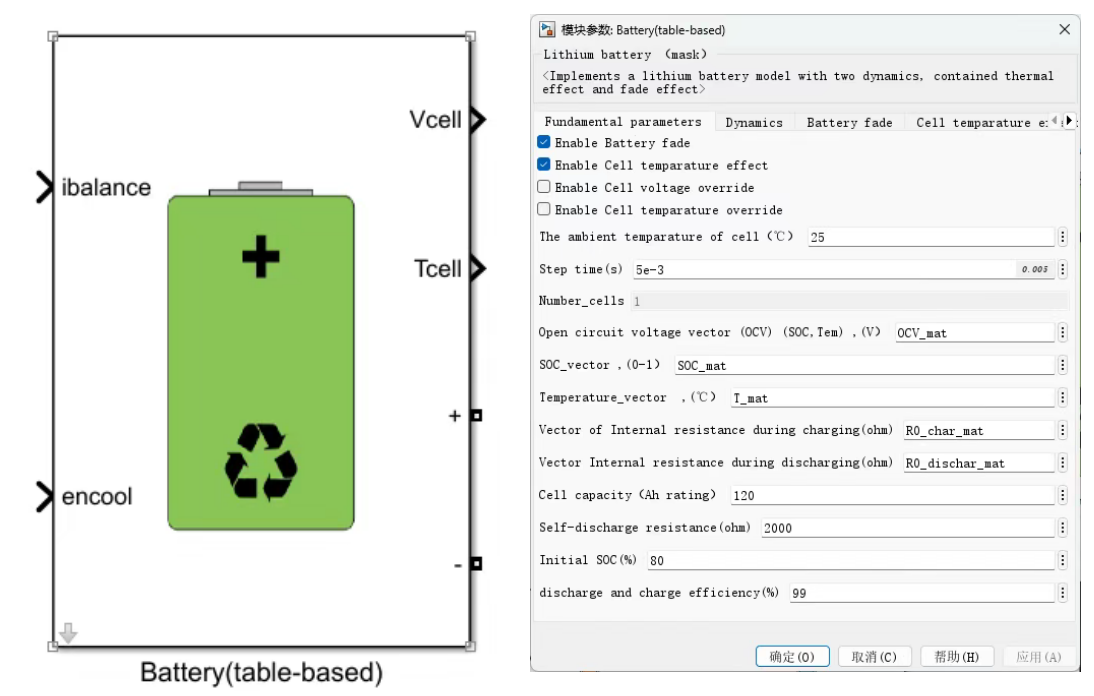

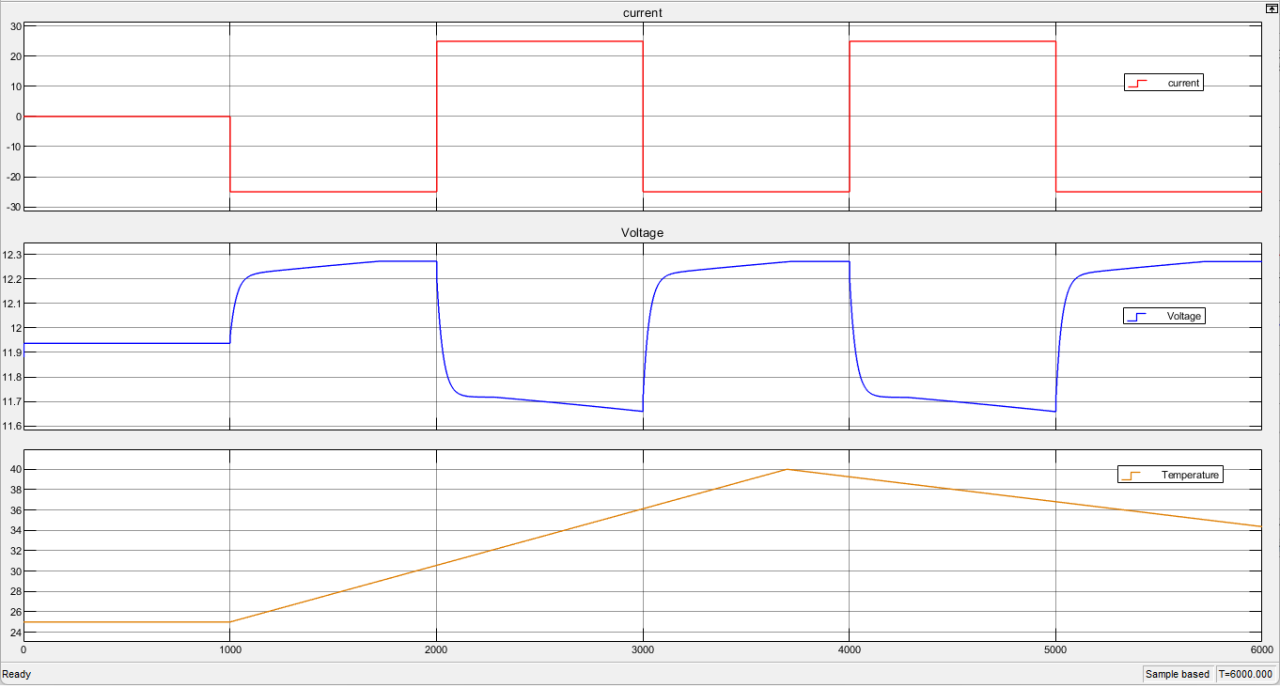

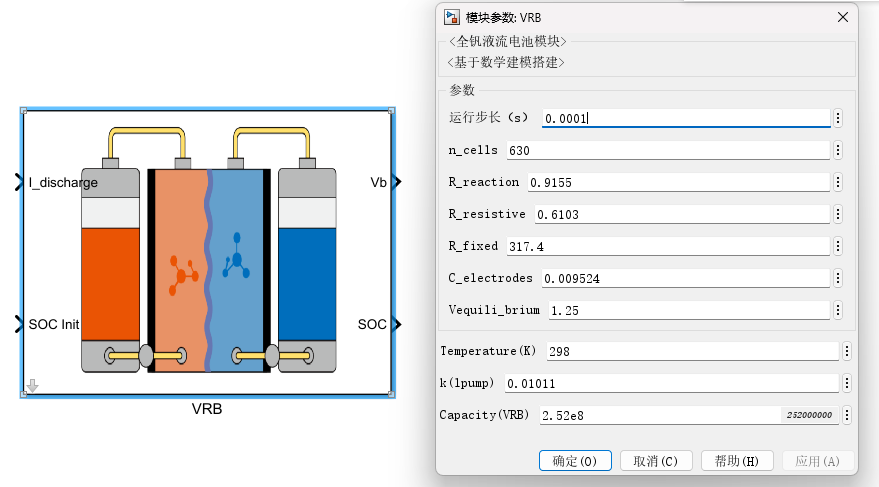

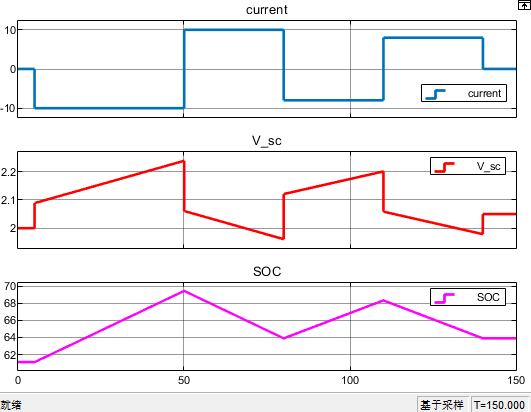

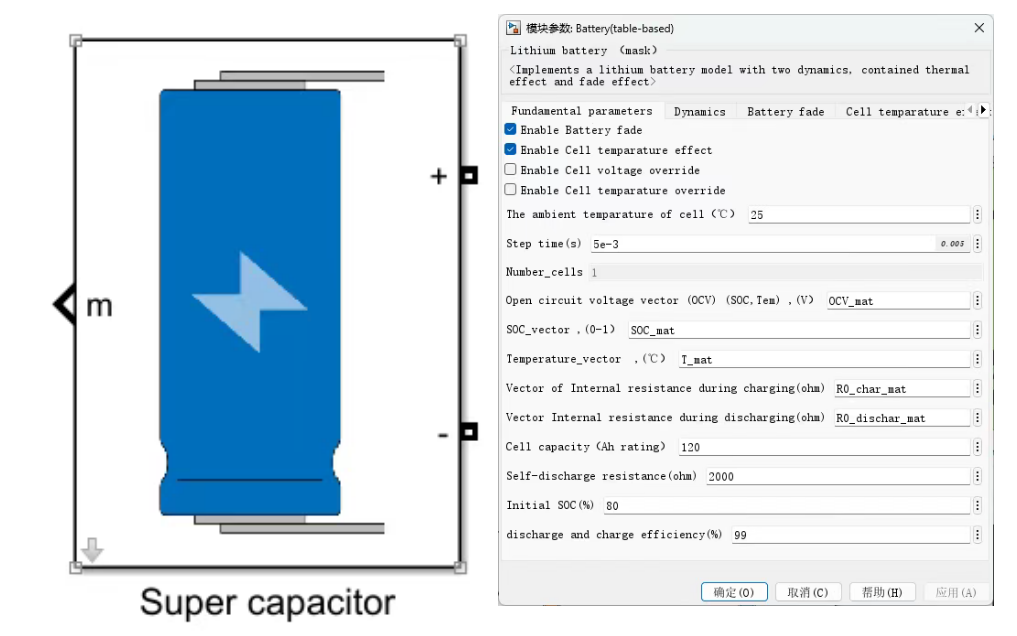

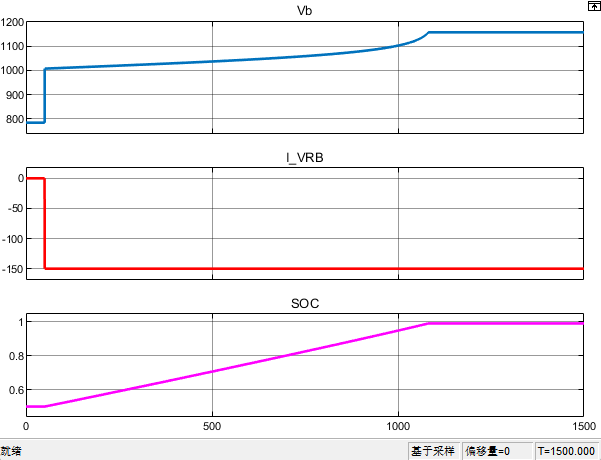

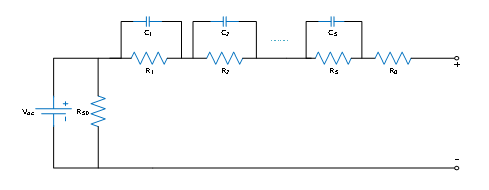

01 锂电池模型

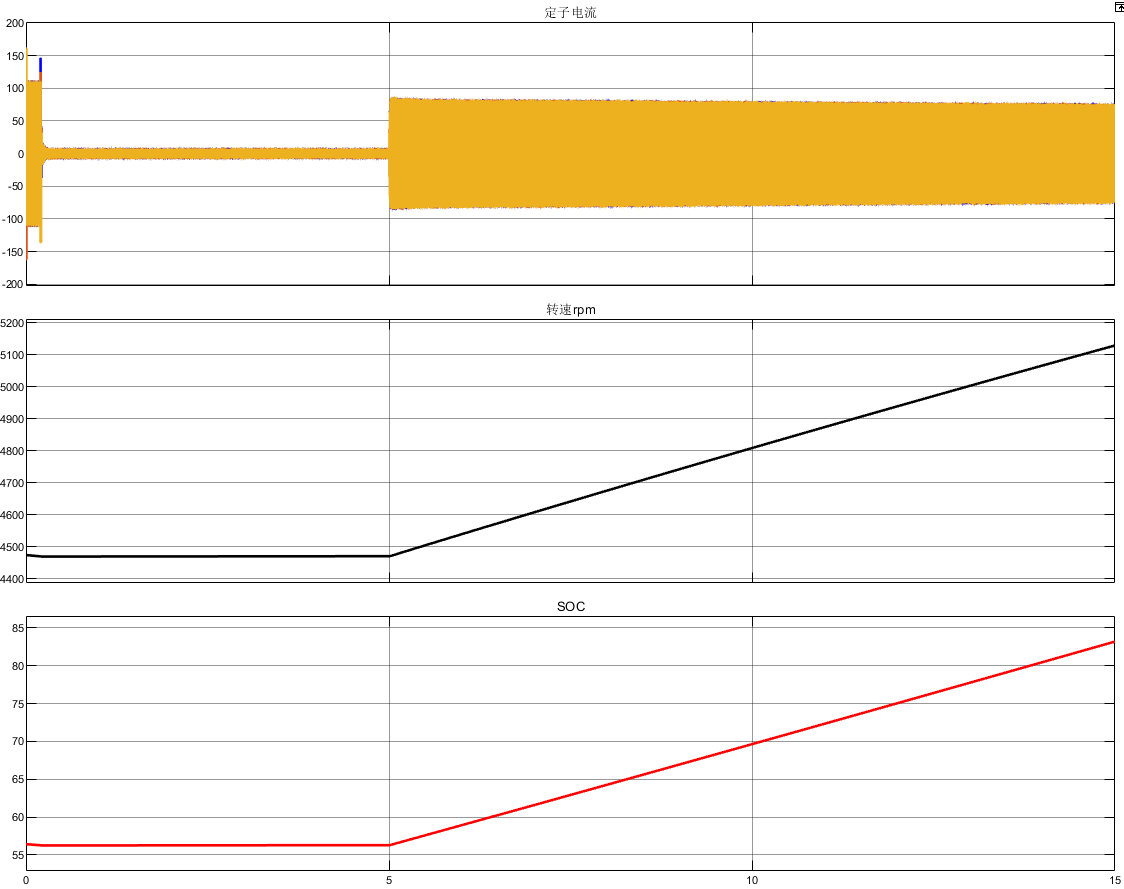

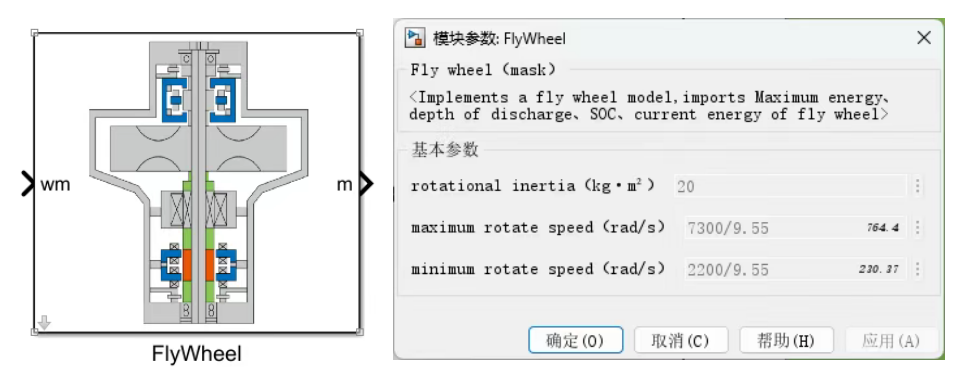

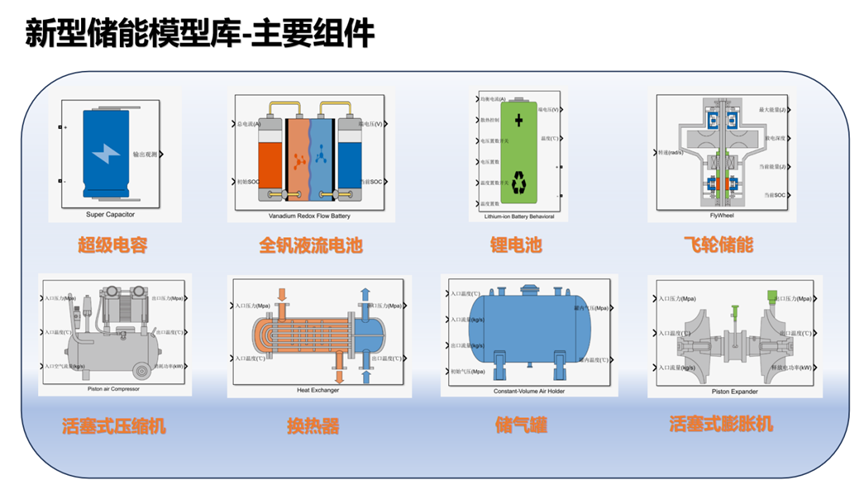

在Matlab/Simulink上封装飞轮储能状态估算模型如下图所示，根据飞轮的转动速度可计算得到各个观测量，模型参数设置页面可设置飞轮的机械参数。

✦活塞式压缩机

空气压缩机能够把常温常压的空气压缩成高压高温的空气。

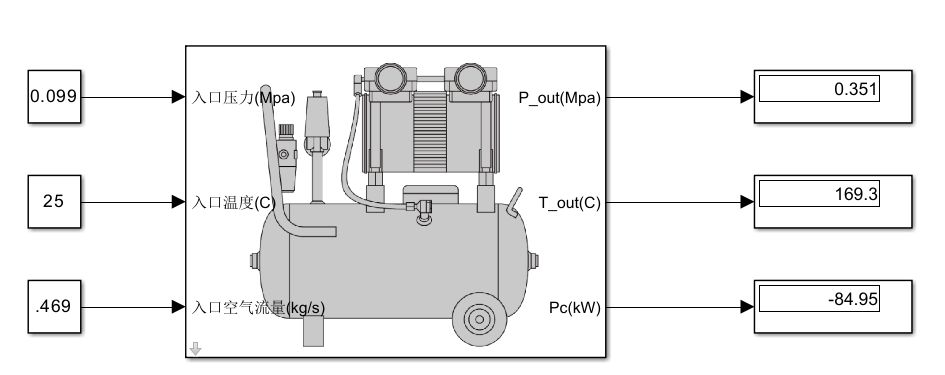

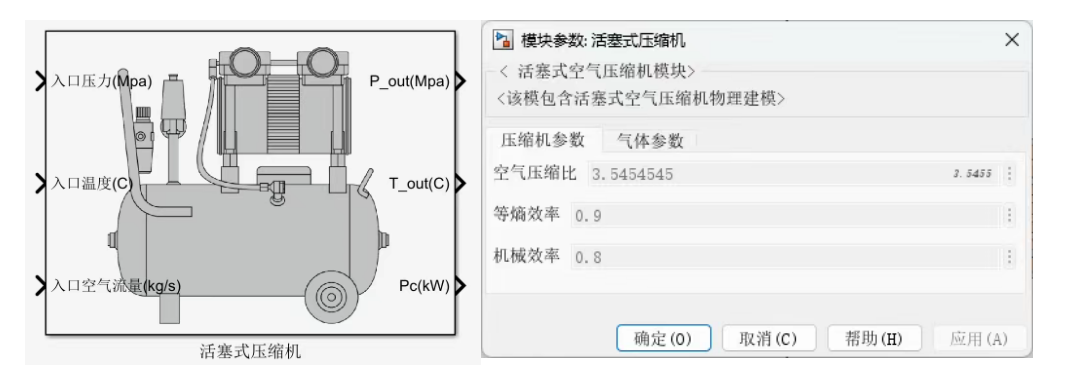

在Matlab/Simulink上封装活塞式空气压缩机模型如下图所示，输入包括入口空气压力、温度和空气流量，输出包括出口空气压力、温度和消耗电功率。参数设置包括压缩机的机械参数和气体参数。

✦换热器

换热器是实现压缩空气储能系统热回收和热利用的主要部件。压缩阶段时，换热器吸收压缩过程产生的压缩热，提高压缩机的压缩比和压缩效率；膨胀阶段时，换热器给压缩空气加热，提高压缩空气在膨胀机中的膨胀效率。

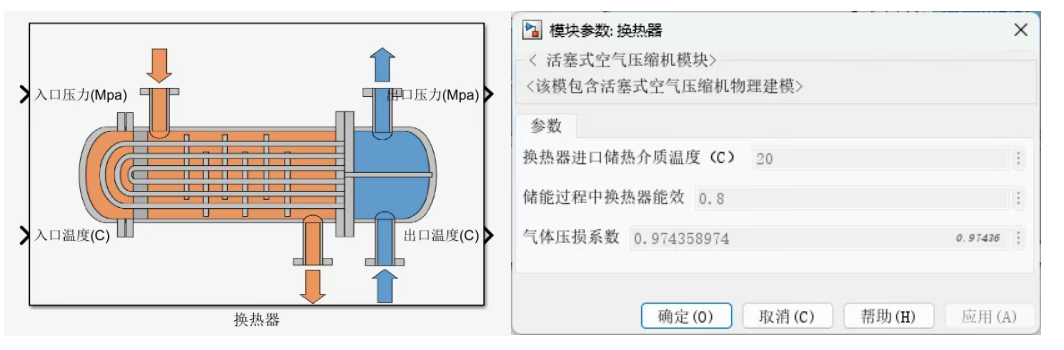

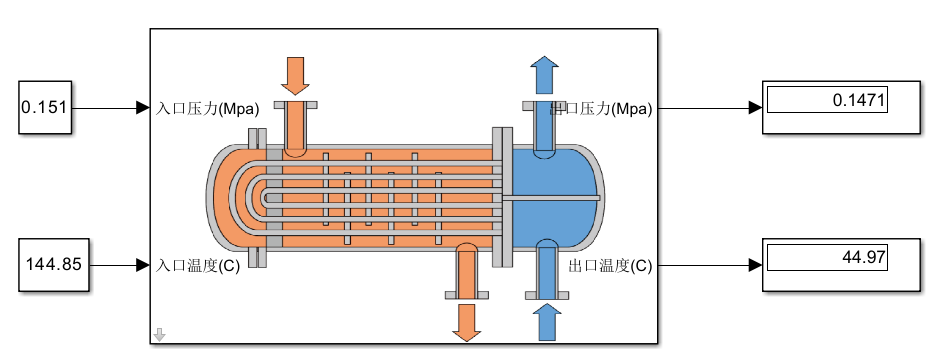

在Matlab/Simulink上封装换热器模型如下图所示，输入包括入口空气压力、温度，输出包括出口空气压力、温度。

储气罐为压缩空气储能系统提供高压空气存储空间，是实现能量跨时段转移的关键缓冲装置。其容量和压力特性直接影响系统的储能时长和能量转换效率。

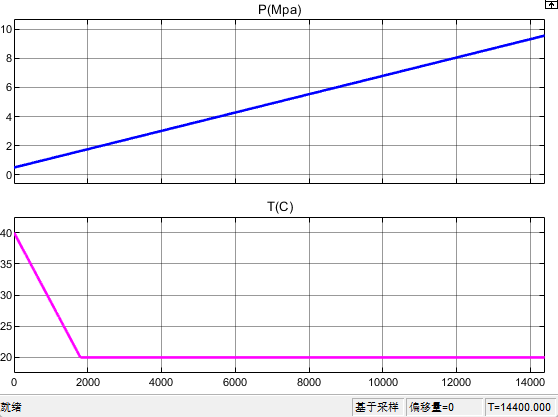

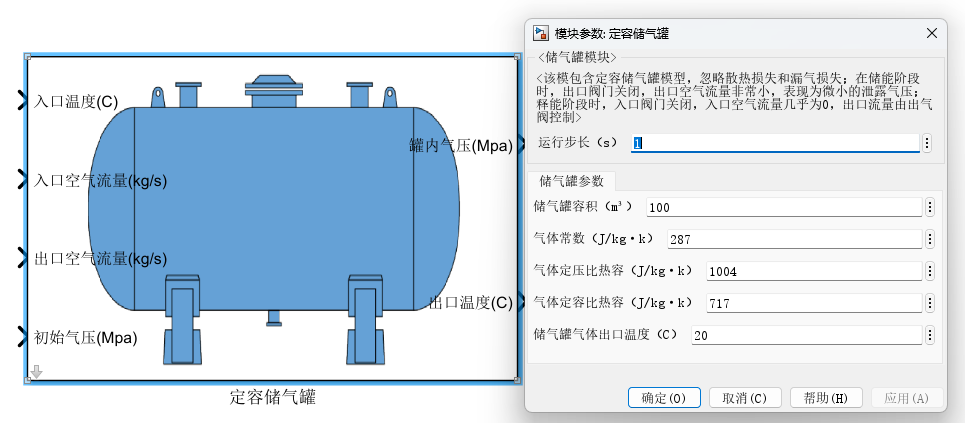

在Matlab/Simulink上封装储气罐模型如下图所示，输入包括入口空气温度、流量、泄露（出口）空气流量、罐内初始气压，输出包含罐内空气压力、温度。

✦活塞式膨胀机

膨胀机工作原理和压缩机相似，空气在膨胀机中膨胀，压力和温度降低，释放功率。其动力学数学模型可以表示为压缩机的逆向过程。

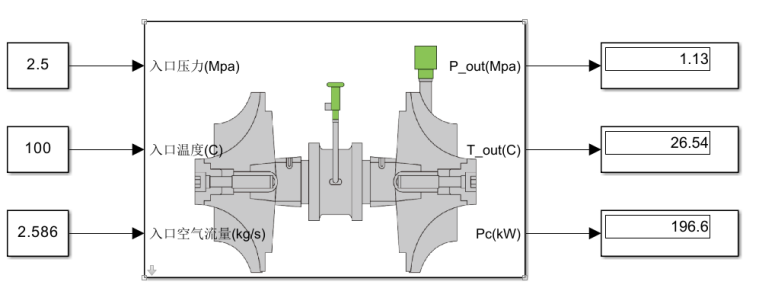

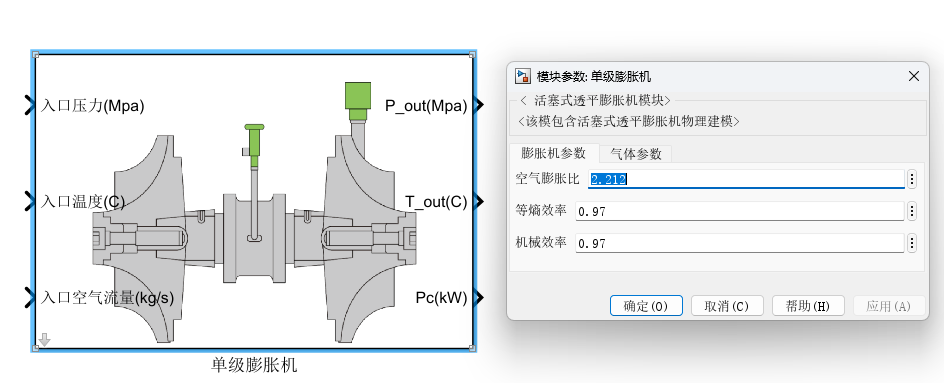

在Matlab/Simulink上封装膨胀机罐模型如下图所示，输入包括入口空气压力、温度和流量，输出包含出口空气压力、温度以及释放的电功率

PEMFC燃料电池建模包括分为四部分：电压模型、阴极流道、阳极流道、质子交换膜湿度建模。

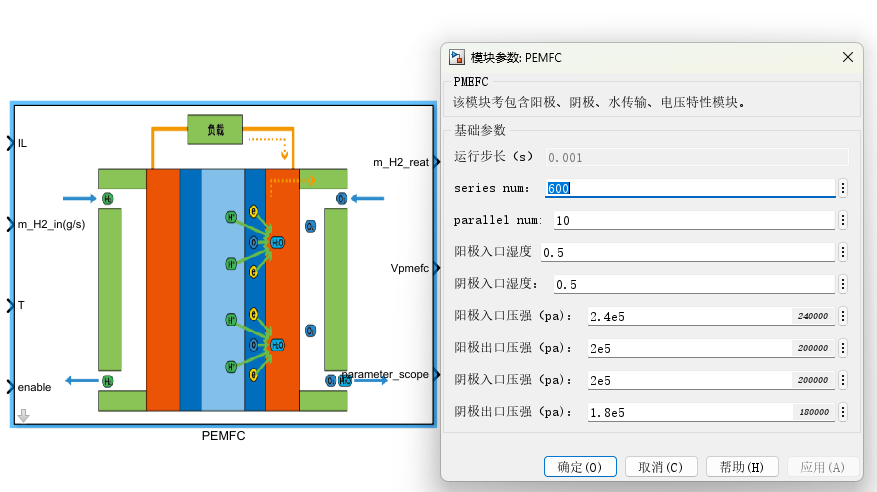

在Matlab/Simulink上封装PEMFC燃料电池模型如下图所示，输入端口为电流、氢气供应速率、温度、使能信号；输出端口为耗氢速率、输出电压、功率阴阳极气体压强及膜传水量等参数。参数设置页面可设定电池的串并联数目，阴阳极的入口湿度、阴阳极的入口出口压强。

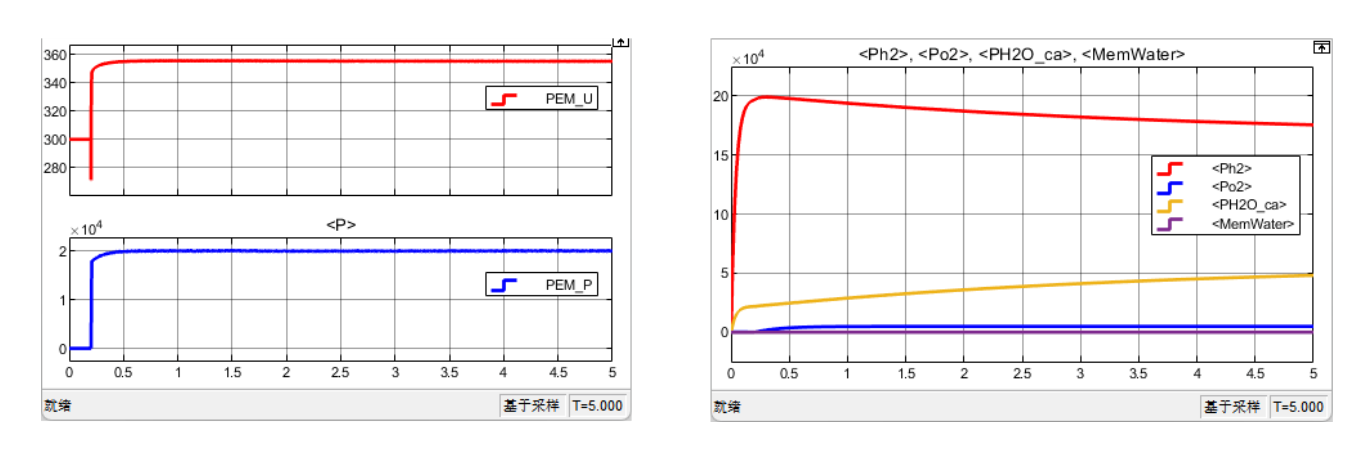

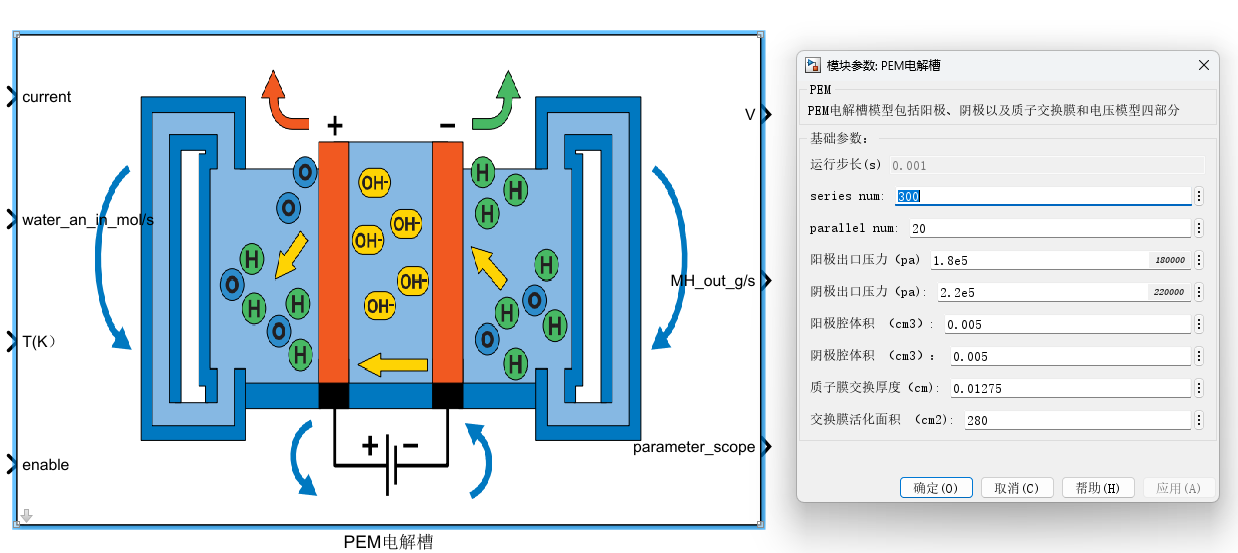

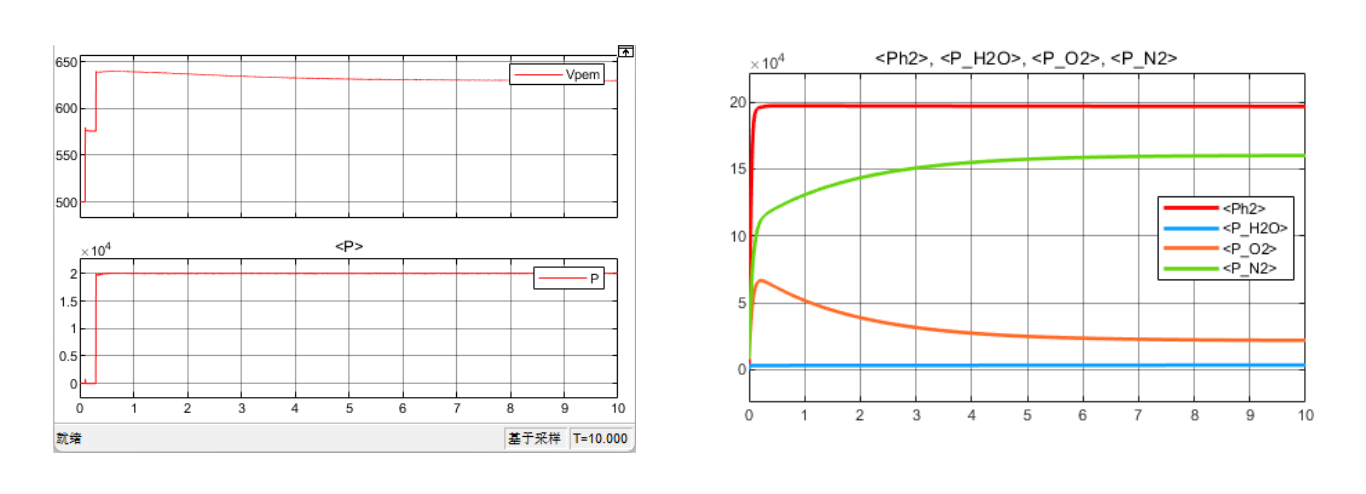

在Matlab/Simulink上封装PEM电解槽模型如下图所示，输入端口为电流、膜中水传递量、温度、模块使能信号；输出为电压、产氢速率、阴阳极氢气压强、膜传输水量、消耗功率等参数；该模块可设置参数有串并联数目、阴阳极出口压力、质子交换膜厚度、活化面积、采样时间等参数。
