链式SVG又叫静止无功发生器，是一种采用全控型电力电子器件组成的桥式变流器来进行无功补偿的装置。已广泛应用于风力发电、光伏发电等新能源场站中。目前SVG已成为风电场、光伏电站等新能源场站中必不可少的设备，也是如今新能源场站测试必测环节，在各个新能源检测机构中均采用半实物仿真平台进行测试。然而链式SVG系统通常电压等级高、功率容量大、级联子模块多、开关数量多、等特点，基于实物平台测试成本高、周期长、危险系数高、工程复杂。
远宽能源提供的SVG实时仿真方案在国电南自、国网河北电力有限公司、南方电网都已成功运行。

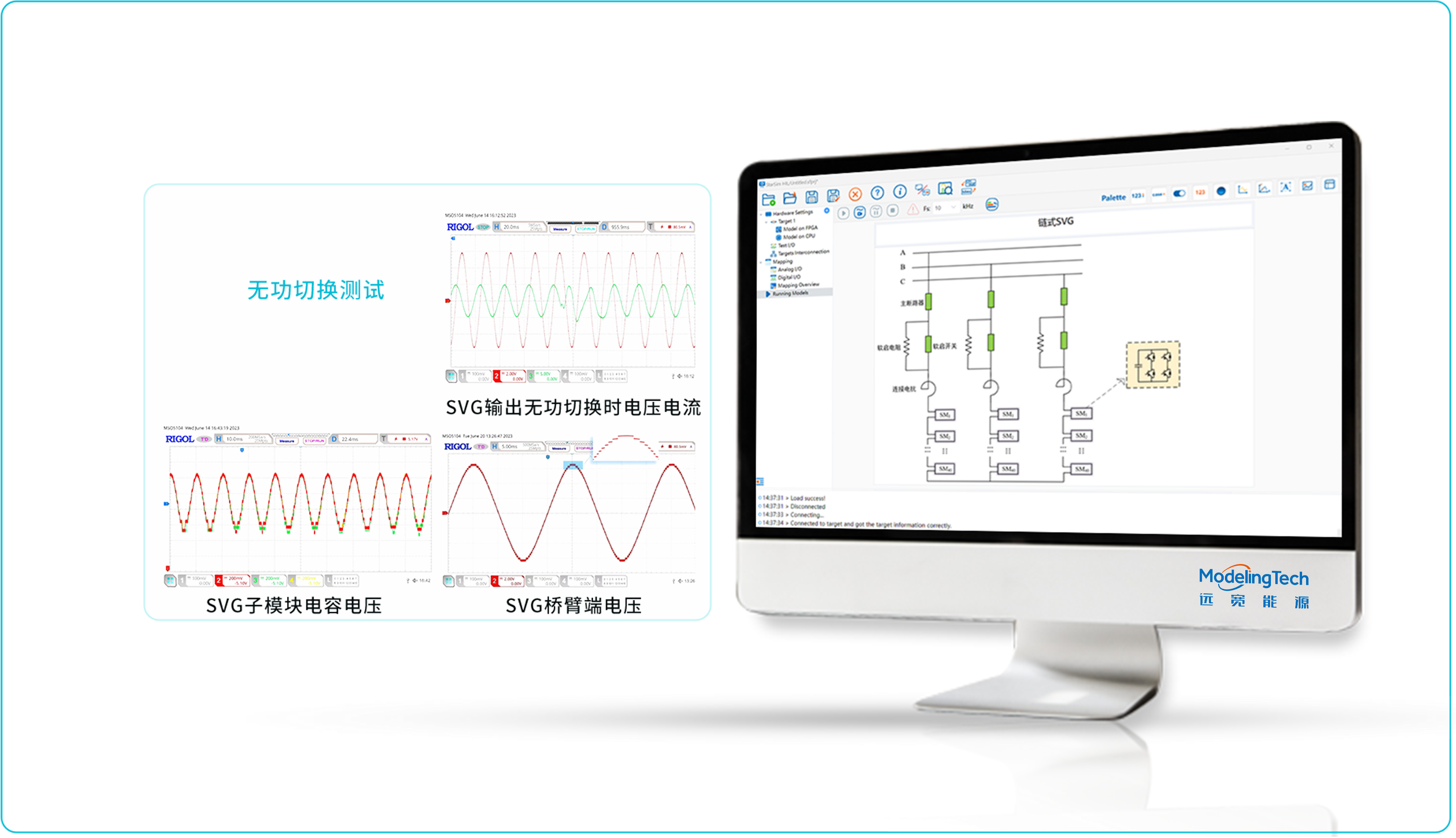

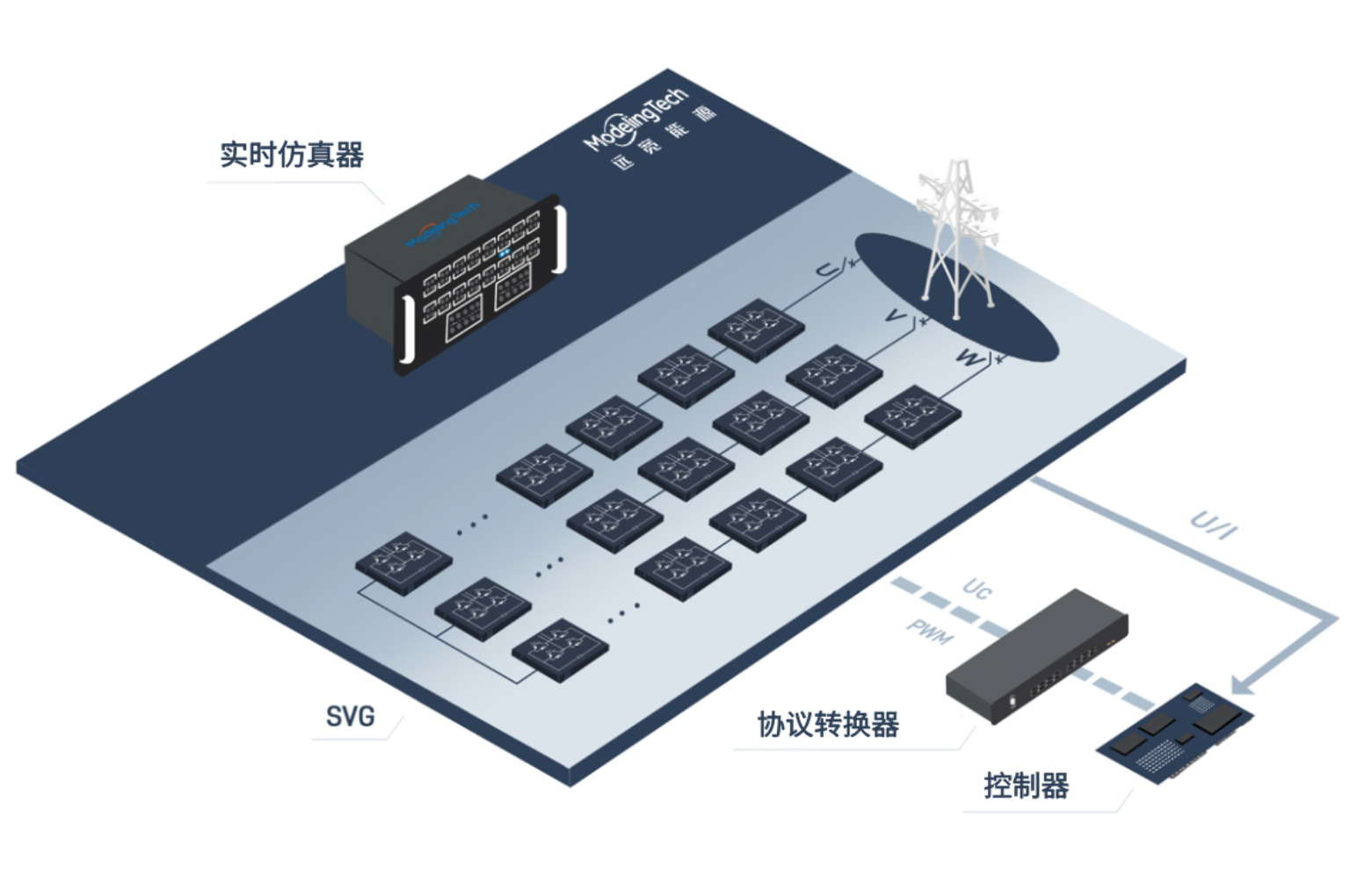

远宽能源提供的链式SVG半实物仿真系统方案如图所示，将链式SVG拓扑中的级联模块以1us仿真步长运行在仿真器的FPGA中，精准模拟链式SVG的运行特性；SVG控制器、MT2016协议转换器与仿真器之间通过光纤进行子模块数据信息交互，电网电压、电流等网侧信息通过物理IO接口采样，从而实现完整的链式SVG半实物仿真平台搭建。
MT实时仿真器至SVG控制器光纤数据包括功率单元电容电压和状态等数据，SVG控制器至MT实时仿真器光纤数据包括 IGBT 控制命令和开停机信号。
在FPGA上1us 小步长实时仿真模拟链式SVG模型，具备低延迟、高精度特点
工业通用Aurora 8b/10b 协议，支持自定义配置帧数据内容，高速传输SVG模块电压、PWM信号等信息
搭载超高性能MT 8020实时仿真器，结合光纤并行仿真、LC solver、CPU多核仿真技术，实现场站级系统测试
支持自由配置任意级链式SVG模型，每相级联的子模块数最多可达100个
