随着我国能源战略转型的持续推进,新能源装机占比持续增加,其波动性和间歇性特点给电网带来如调峰和消纳等诸多问题。抽水蓄能是缓解这些问题的重要手段,尤其是双馈变速抽水蓄能技术,其更宽功率调节范围和更快功率响应速度能够更好地发挥抽水蓄能的调峰、调频和调相作用，被广泛的应用于实际工程中。

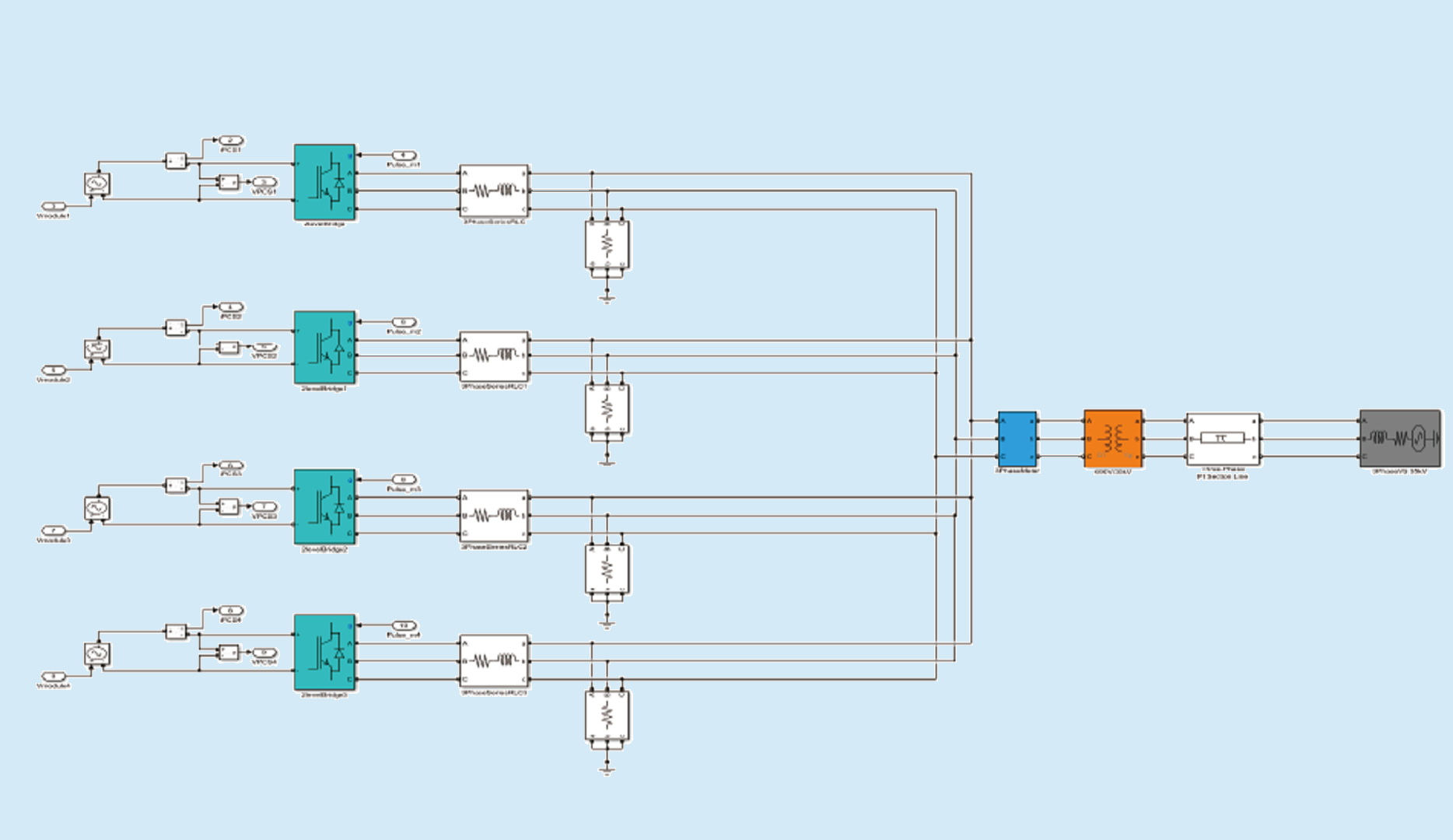

将双馈抽水机组拓扑以小于1us仿真步长运行在仿真器FPGA中，水轮机及其控制以50us步长运行在仿真器的CPU中；双馈机组的机侧、网侧控制部分由控制器计算，以准确模拟双馈抽水机组的运行特性。其中控制器采样仿真器中FPGA输出的电压电流等号，进行实时计算，仿真器接收控制器的驱动信号，形成闭环交互，从而实现系统仿真平台的搭建。

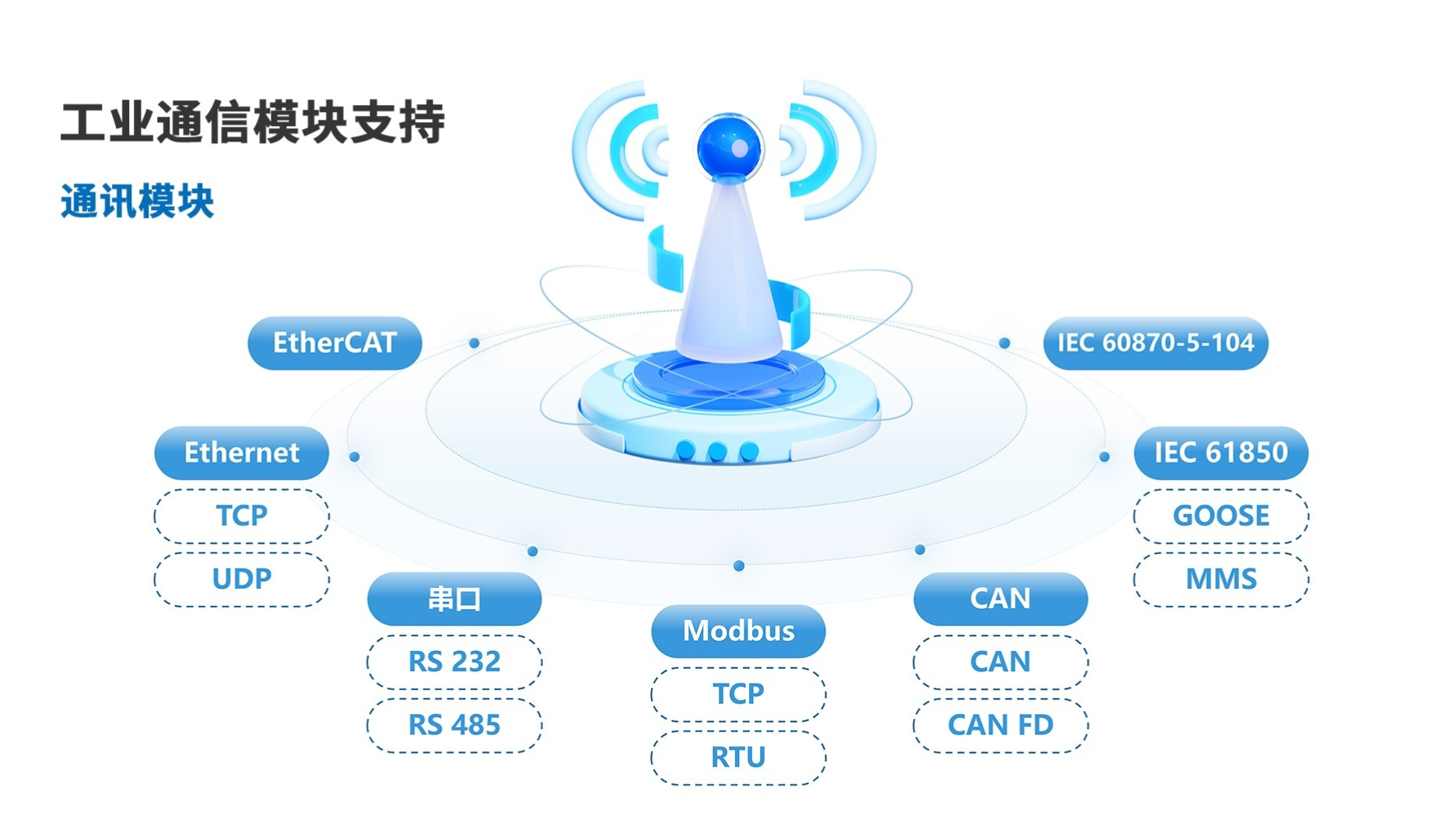

支持高速和宽电压范围（-25V，25V）的数字输入，适配工业控制器接口；支持MODBUS TCP、MODBUS RTU、CAN、ETHERNET TCP、ETHERNET UDP、GOOSE、串口等专业电力通讯协议，便捷实现与控制器的信息交互
内置非线性水泵水轮机（含 S特性与驼峰区）、调速器及电液随动系统等核心模型，支持可逆式抽水蓄能机组发电与抽水双向工况的功能完整性测试。
us级仿真步长运行双馈电机和背靠背电力电子变流器拓扑，精确模拟双馈抽水蓄能运行特性
水泵状态下，入网电流与电网电压同相反，此时向电网吸收功率；转速发生变化时，能很快恢复到正常值附近。
发电状态下，入网电流与电网电压同相位，此时向电网输送功率；转速发生变化时，能很快恢复到正常值附近。
