功率硬件在环测试(Power Hardware in the Loop，PHIL)是通过实时仿真器，功率放大器以及待测设备的结合，实现信号级实时仿真向功率级的扩展。它可以用于测试真实的功率设备，比如储能设备、光伏设备、风机等功率设备，具备灵活变换系统拓扑、模拟各种电网故障工况等特点。
PHIL结构如图所示，由MT 8020实时仿真器和微电网平台组成。HIL实时仿真器中运行大电网实时模型。大电网母线电压通过HIL仿真器模拟量IO口输出，利用功率放大器外部输入接口，实时控制功率放大器输出电压。功率放大器输出与微电网交流母线连接。电流测量单元采集微电网与功率放大器之间电流，然后反馈给HIL实时仿真器，并与大电网进行功率关联。这样就形成一个真实微电网与虚拟大电网的闭环实时仿真结构。
搭载8核3.8GHz Intel Xeon CPU，能够实现基于CPU的实时仿真（步长最小可达50us）。
搭载 Xilinx UltraScale FPGA，能够实现基于FPGA的小步长实时仿真（步长最小可达250ns）。

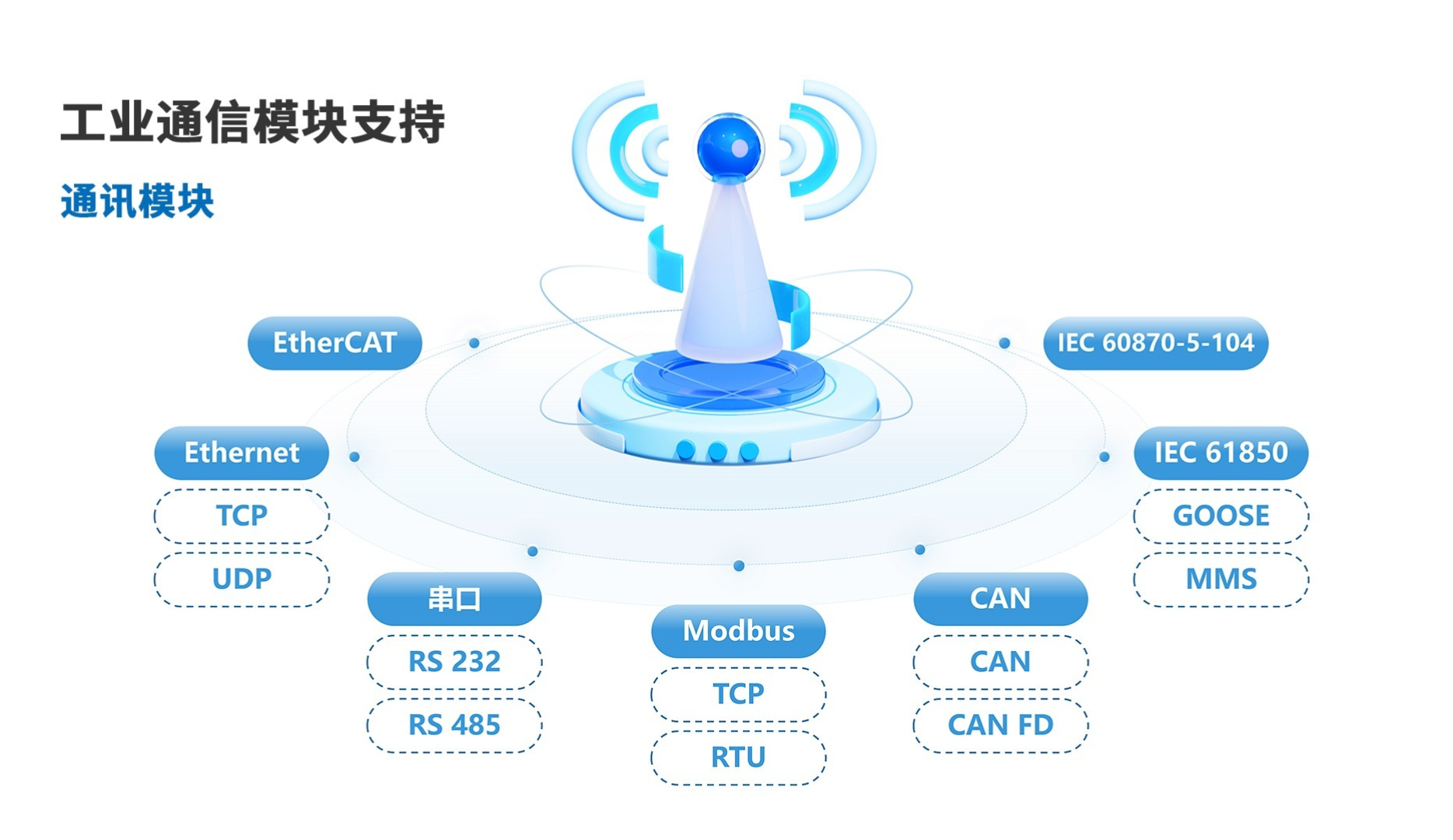

支持高速和宽电压范围（-25V—25V）的数字输入，适配工业逆变器控制器接口；支持MODBUS TCP、MODBUS RTU、CAN、ETHERNET TCP、ETHERNET UDP、GOOSE、串口等专业电力通信协议，便捷实现与控制器信息交互。
兼容主流建模仿真软件，无需FPGA编程编译，丰富的IO接口，能够极大地提高用户在仿真测试中不断改变模型、修改参数时的实时运行效率。简洁的航插观测接口，方便用户拓展分析。
当大电网负载突变，引起母线电压波动，微电网的电压随着大电网变化而变化。可以分析研究变化过程中微电网性能。下图为虚拟大电网突加50MW，引起母线电网波动，实际微电网电压变化。
当微电网功率变化，PHIL上位机界面会实时显示大电网与微电网之间能量流动变化波形。
