光纤适配集成SST控制器硬件在环测试方案构建了一套用于完整SST控制器硬件（主控、相控、子控）的高保真硬件在环测试平台，其核心创新在于采用 “光纤适配”通信架构，通过光纤通信替代大部分复杂的物理IO接线，在确保系统级测试完整性的同时，显著提升了集成便捷性与测试迭代效率。

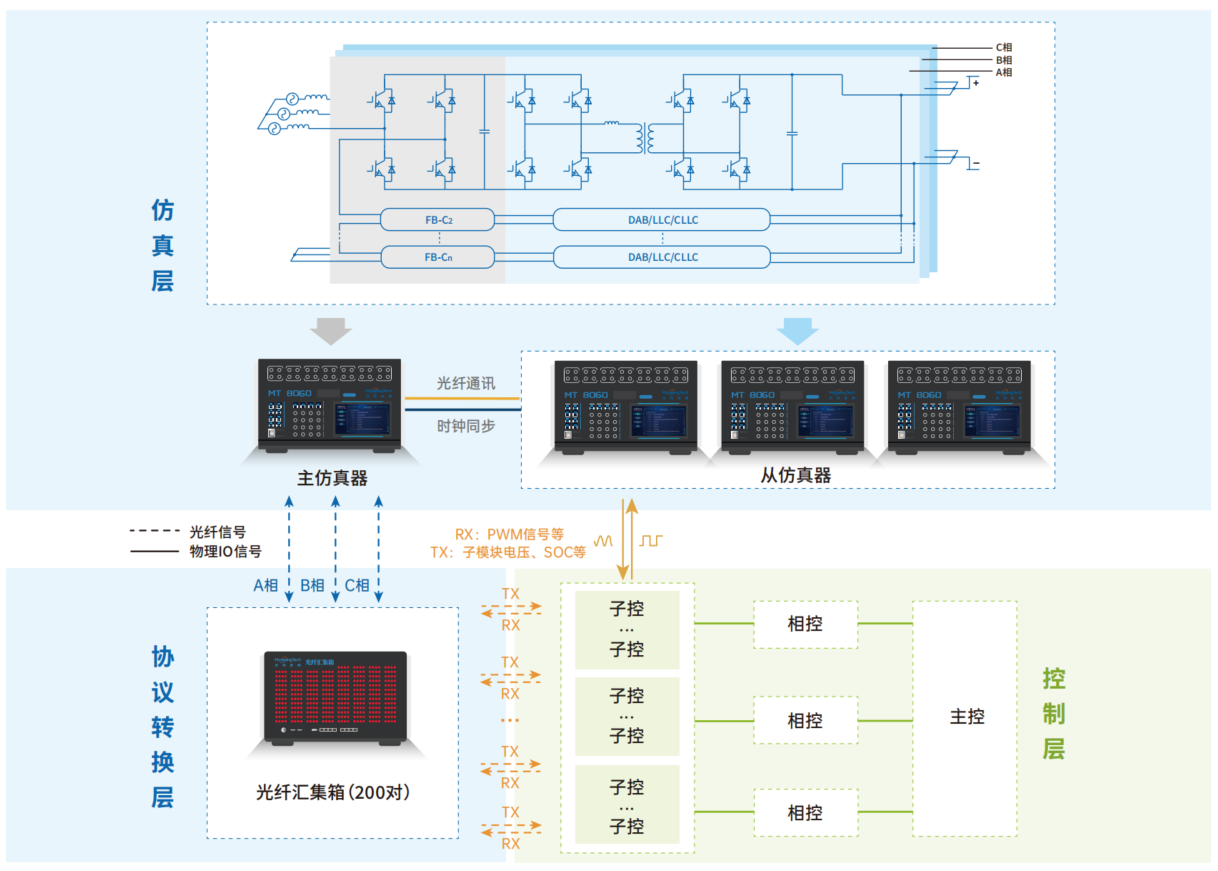

平台采用分布式多仿真器协同架构，由1台主仿真器以1μs步长实时仿真前级链式H桥电路，同时3台从仿真器以100ns的极小步长分别精确仿真各相后级高频DC-DC变换器；4台仿真器之间通过光纤进行实时数据交互，并采用时钟同步线确保严格同步，形成一个高精度、统一的虚拟被控对象。

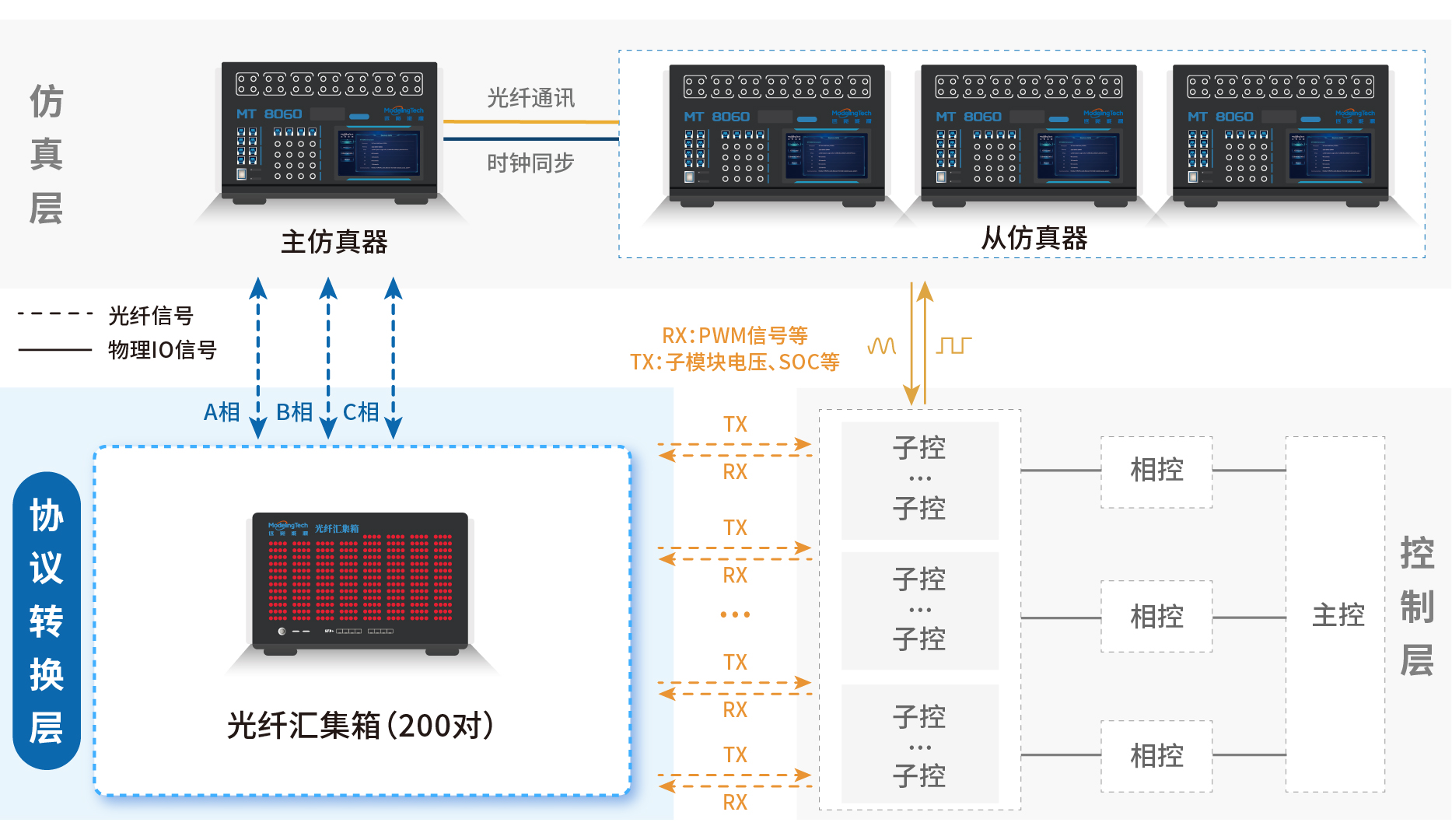

在通信与接口层面，主仿真器通过三路高速光纤连接至光纤汇集箱，汇集箱将信号转换为多路低速光纤，以点对点方式与前级各子控制器连接，传输子模块电压、PWM控制等关键信号；后级通信则由从仿真器通过物理IO与对应子控制器直接交互。该设计成功构建了一套高精度、高可靠性的测试环境，全面支持从控制器功能验证到系统动态性能测试的开发需求。
优先追求接线便捷性与高性价比，满足实验室快速迭代、多轮回归等场景测试需求。

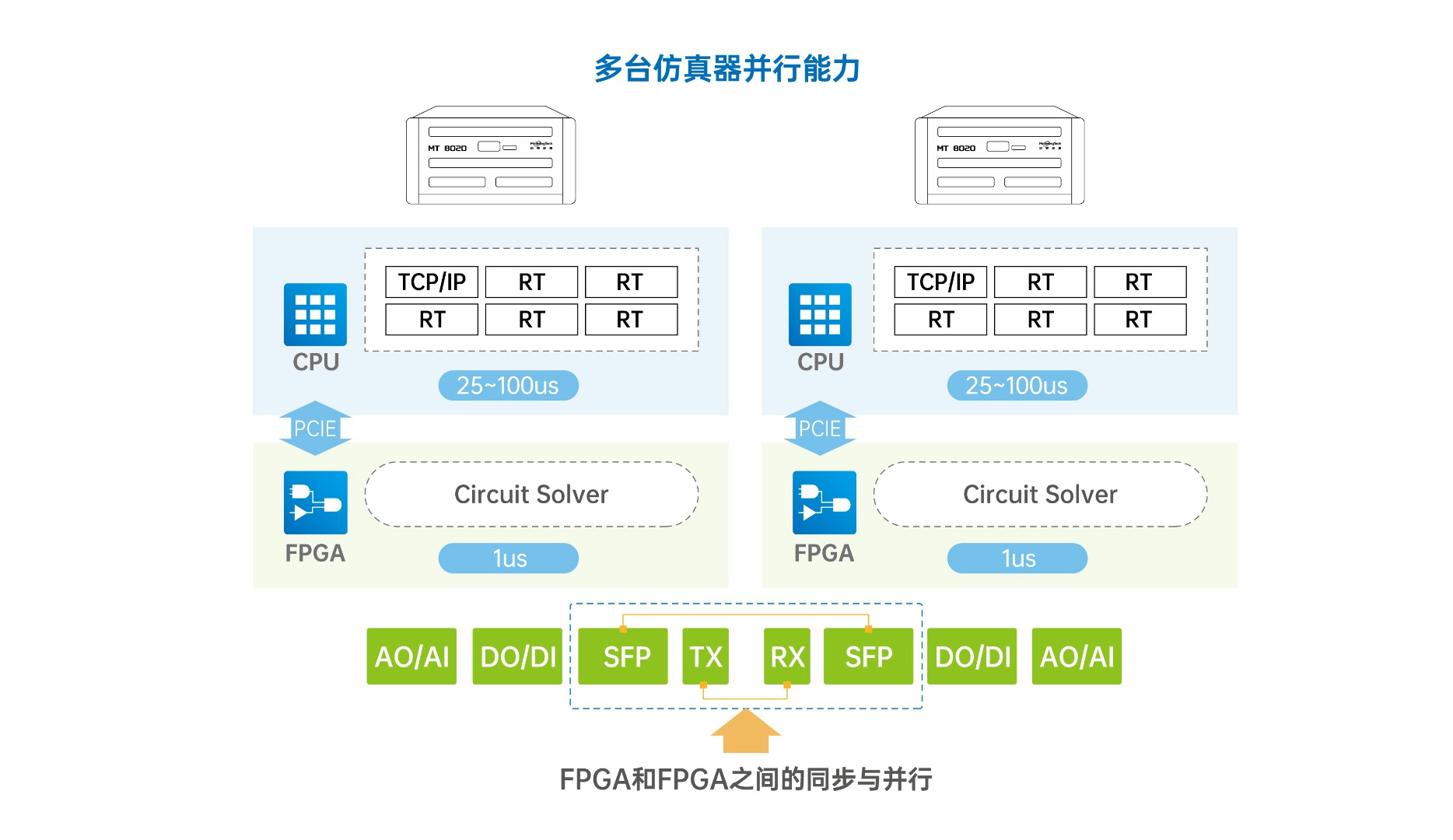

对于单台仿真器资源受限的问题，采用多仿真器并行仿真，在系统直流侧解耦后通过光纤实现电气量的低延迟抗干扰传输，并由时钟同步线保证时钟同步，实现固态变压器系统的整体精确仿真。
基于光纤的高速数据交互和严格时钟同步架构，为高压多级联H桥、大规模DAB的能源路由器仿真提供底层支撑，保障系统可扩展性。

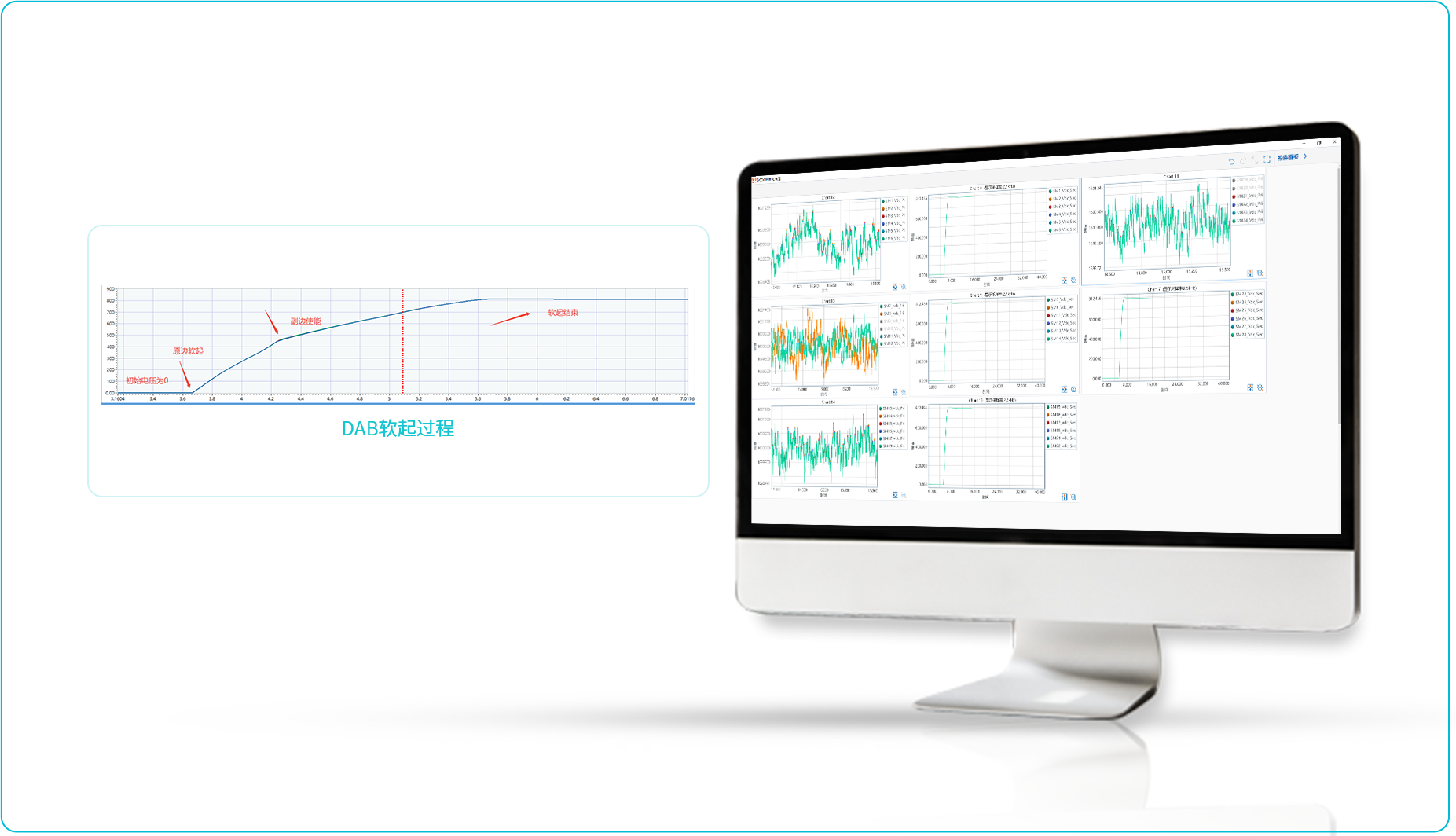

图中为实测多DAB软起过程，该过程按照原副分开使能控制顺序启动，DAB副边电压从0V开始上升至额定直流电压，且过程与离线结果一致，验证系统具备软起能力。

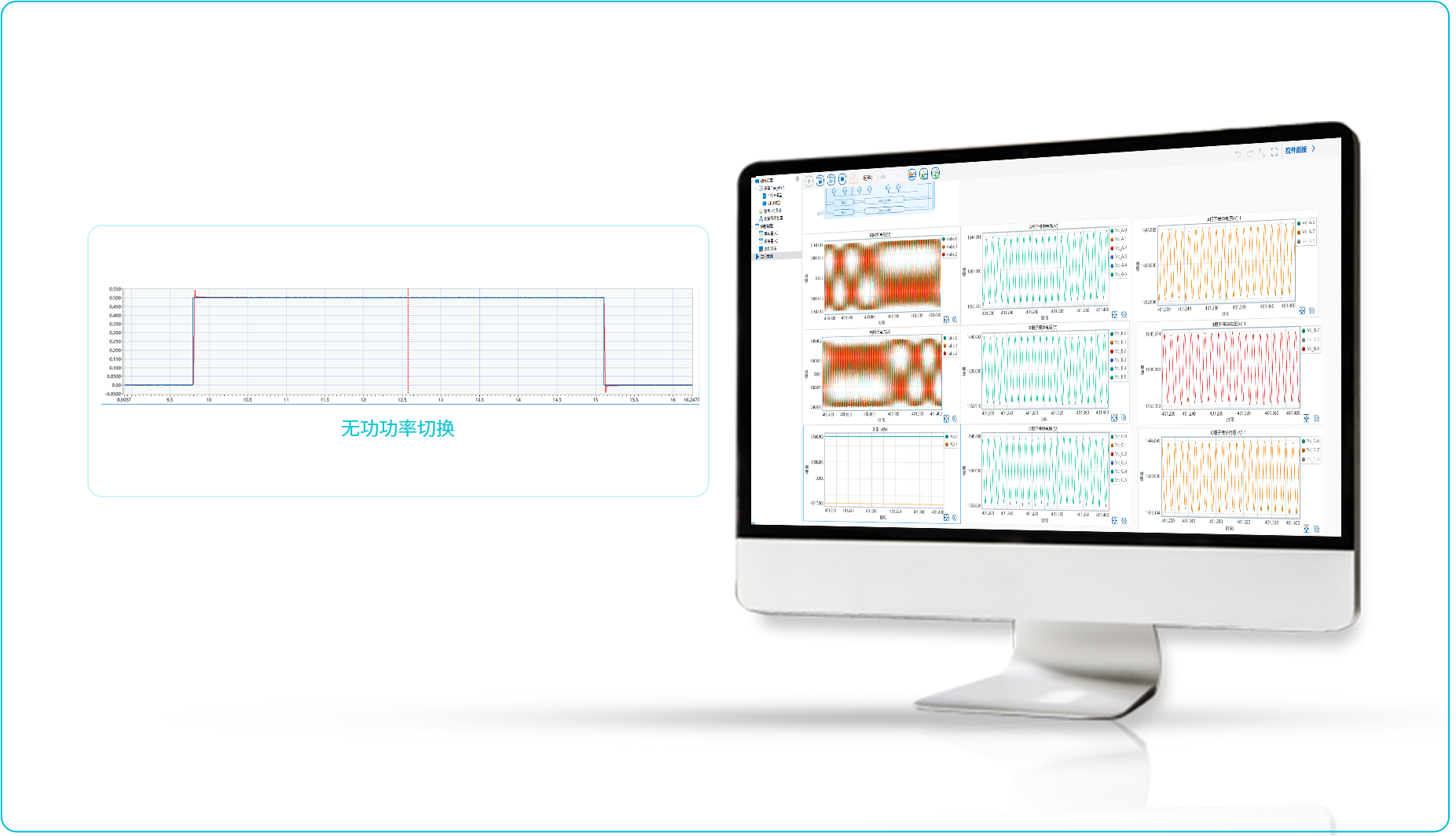

负载有功100%工况下，切换无功变化指令，应满足无功跟随指令变化，响应时间60ms以内，稳态控制精度2%以内。

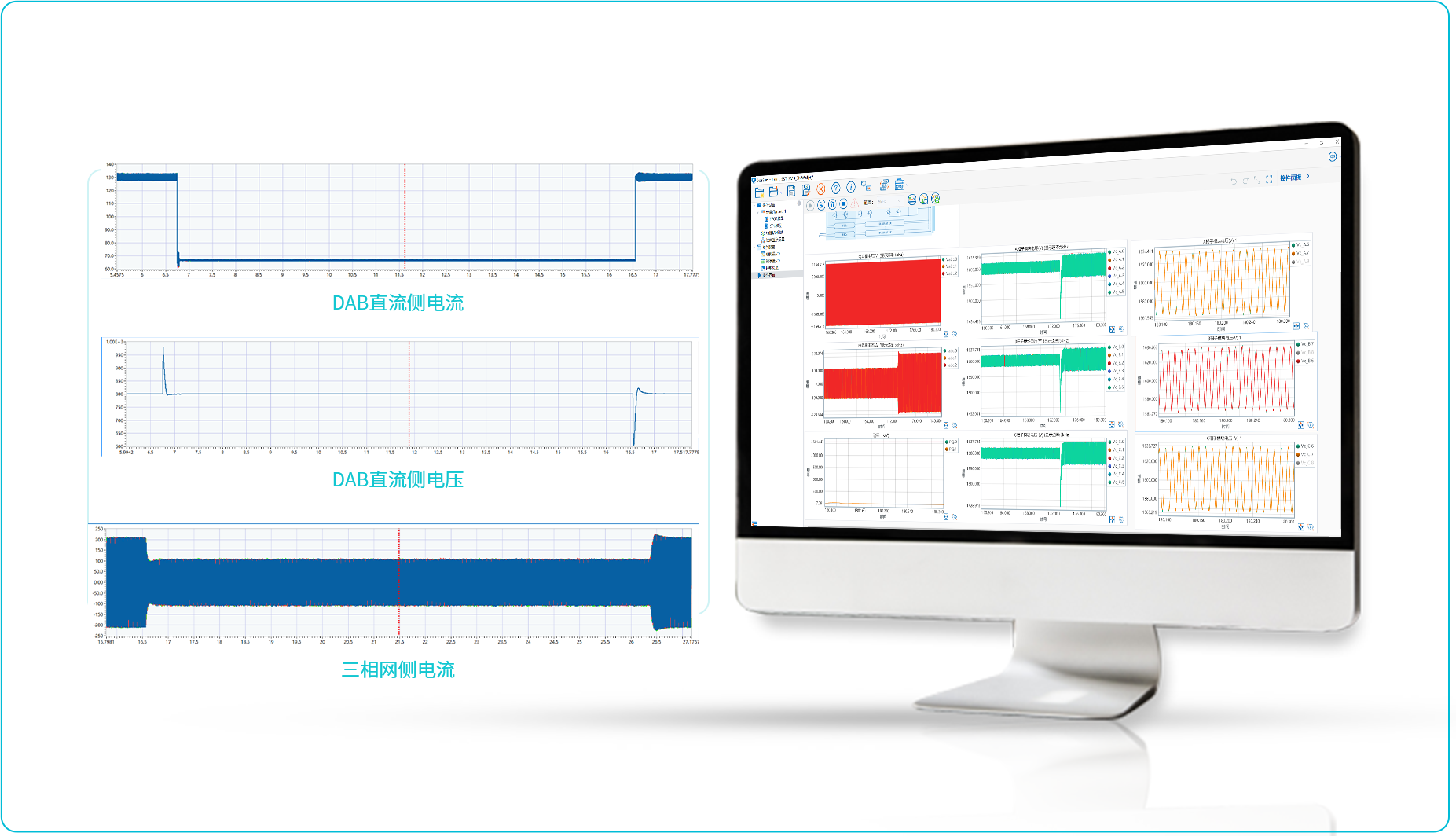

测试50%-100%-50输出电压动态响应，负载侧电压动态响应和恢复时间应满足要求及相关标；如直流负荷电压变化后的恢复时间不宜大于100ms，其超调量不超过电压整定值标准。
