MT 6060-5实时仿真器 MT 6060-5实时仿真器
MT 6060-5 SIMULATOR
MT 6060-5实时仿真器
工业科研仿真平台
MT 6060-5仿真器
MT 6060-5仿真器

MT 6060-5实时仿真器是远宽能源自主研发的搭载超强Intel Xeon CPU和 Xilinx UltraScale FPGA 的新一代工业级实时仿真器,它和远宽能源的旗舰平台MT 8020 采用相同的硬件架构,是对CPU仿真能力和FPGA仿真能力同时有需求用户的性价比之选。

产品亮点
  • 高性能FPGA,KU115

    逻辑资源丰富,助力客户进行大规模电力电子装置系统us级实时仿真。


  • 支持16路SFP+光纤拓展

    支持仿真器间高速并行运算,满足用户对多电平系统、多设备级联测试的更高要求。


  • 超高速IO,5M AO,4M AI

    可配置5MSPS的模拟输出和4MSPS的模拟输入,助力高开关频率下的电力电子仿真应用。


  • 支持GOOSE等工业通讯

    支持Modbus TCP/RTU, CAN,Ethernet TCP/UDP,GOOSE,Serial等工业通讯协议。

高性能FPGA,KU115
支持16路SFP+光纤拓展
超高速IO,5M AO,4M AI
支持GOOSE等工业通讯
技术参数
型号
  • 型号
    MT 6060-5
  • 处理器
    6核lntel Xeon,主频3.2GHz
  • 内存
    32GB DDR4 SDRAM
  • FPGA
    逻辑单元1451K,内存资源75.9Mb,含5520个DSP Slice
  • 模拟输出
    32路,16bit,5MSPS,±10V;32/16路,16bit,1MSPS,±10V/±16V(电压范围可选配)
  • 模拟输入
    16路,16bit,4MSPS,±10V
  • 数字输入
    96路,宽电压范围-25V~25V(可选配为5V TTL)
  • 数字输出
    16路,5V TTL;16路,5~25V外部供电信号(可选配为5V TTL)
  • 通信协议
    Modbus TCP/RTU,CAN,Ethernet TCP/UDP,GOOSE,Serial,16 SFP+
  • 尺寸
    480mm*533mm*235mm(长*宽*高)
应用场景

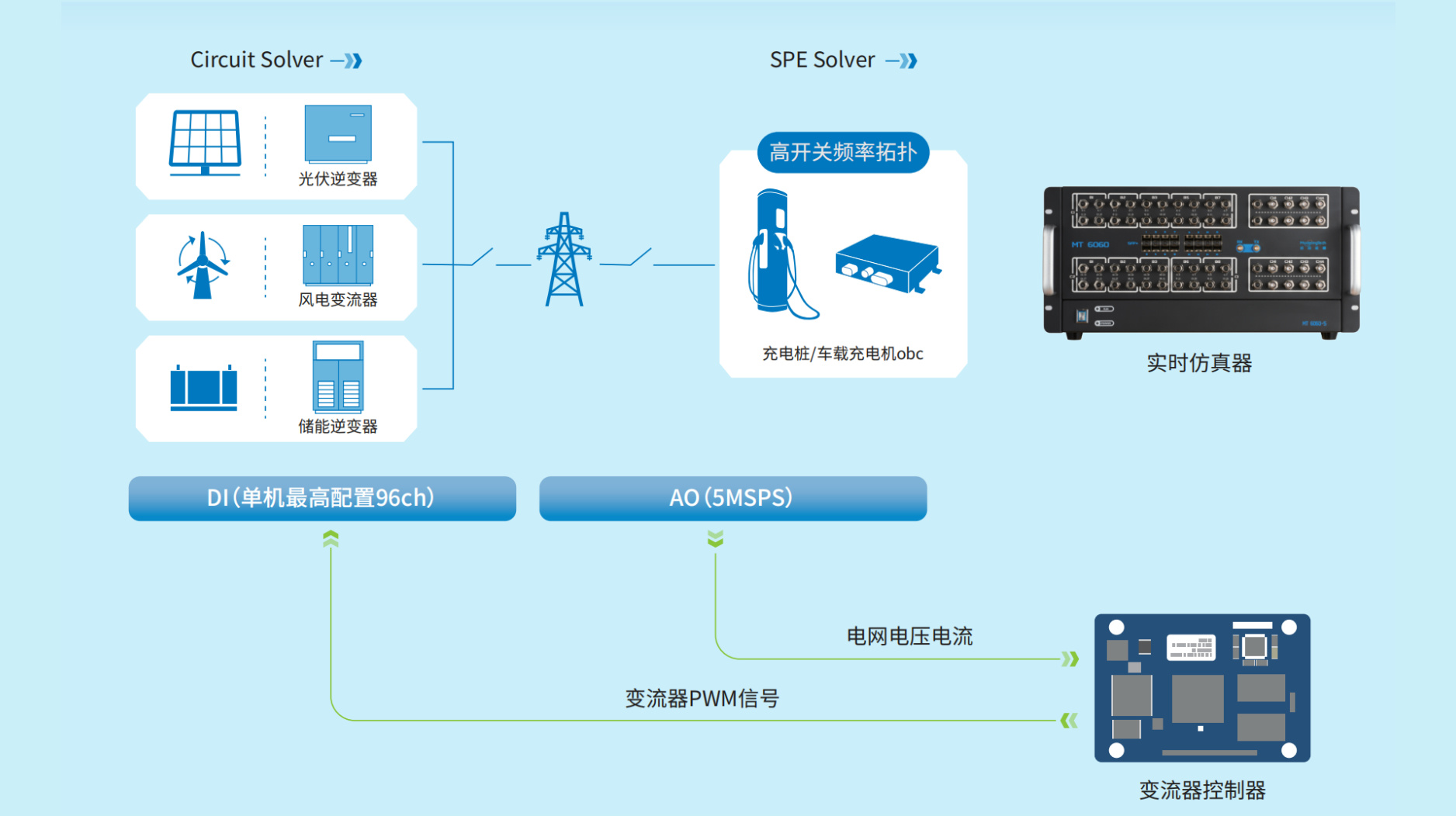

新能源变流器仿真测试
新能源变流器仿真测试

风电变流器仿真

光伏逆变器仿真

多逆变器并联测试

新能源变流器仿真测试
新能源变流器仿真测试

风电变流器仿真

光伏逆变器仿真

多逆变器并联测试

储能系统仿真测试
储能系统仿真测试

储能变流器PCS仿真

高压直挂储能系统测试

抽水蓄能

储能系统仿真测试
储能系统仿真测试

储能变流器PCS仿真

高压直挂储能系统测试

抽水蓄能

新能源场站仿真
新能源场站仿真

场站功率协调控制器仿真

新能源场站多设备控制器同时在环仿真

新能源场站实时全景再现(数字孪生)

新能源场站仿真
新能源场站仿真

场站功率协调控制器仿真

新能源场站多设备控制器同时在环仿真

新能源场站实时全景再现(数字孪生)

新型电力系统(微电网)
新型电力系统(微电网)

微网源网荷储一体化

功率硬件在环仿真

绿氢微网实时仿真系统

新型电力系统(微电网)
新型电力系统(微电网)

微网源网荷储一体化

功率硬件在环仿真

绿氢微网实时仿真系统

多电平装置硬件在环
多电平装置硬件在环

链式SVG仿真

高压直挂储能测试

高压变频器仿真

柔性直流输电(MMC)

多电平装置硬件在环
多电平装置硬件在环

链式SVG仿真

高压直挂储能测试

高压变频器仿真

柔性直流输电(MMC)

电气化交通仿真测试
电气化交通仿真测试

汽车电驱控制器测试

牵引驱动系统仿真

电气化交通仿真测试
电气化交通仿真测试

汽车电驱控制器测试

牵引驱动系统仿真

×
