MT 8020实时仿真器 MT 8020实时仿真器
MT 8020 SIMULATOR

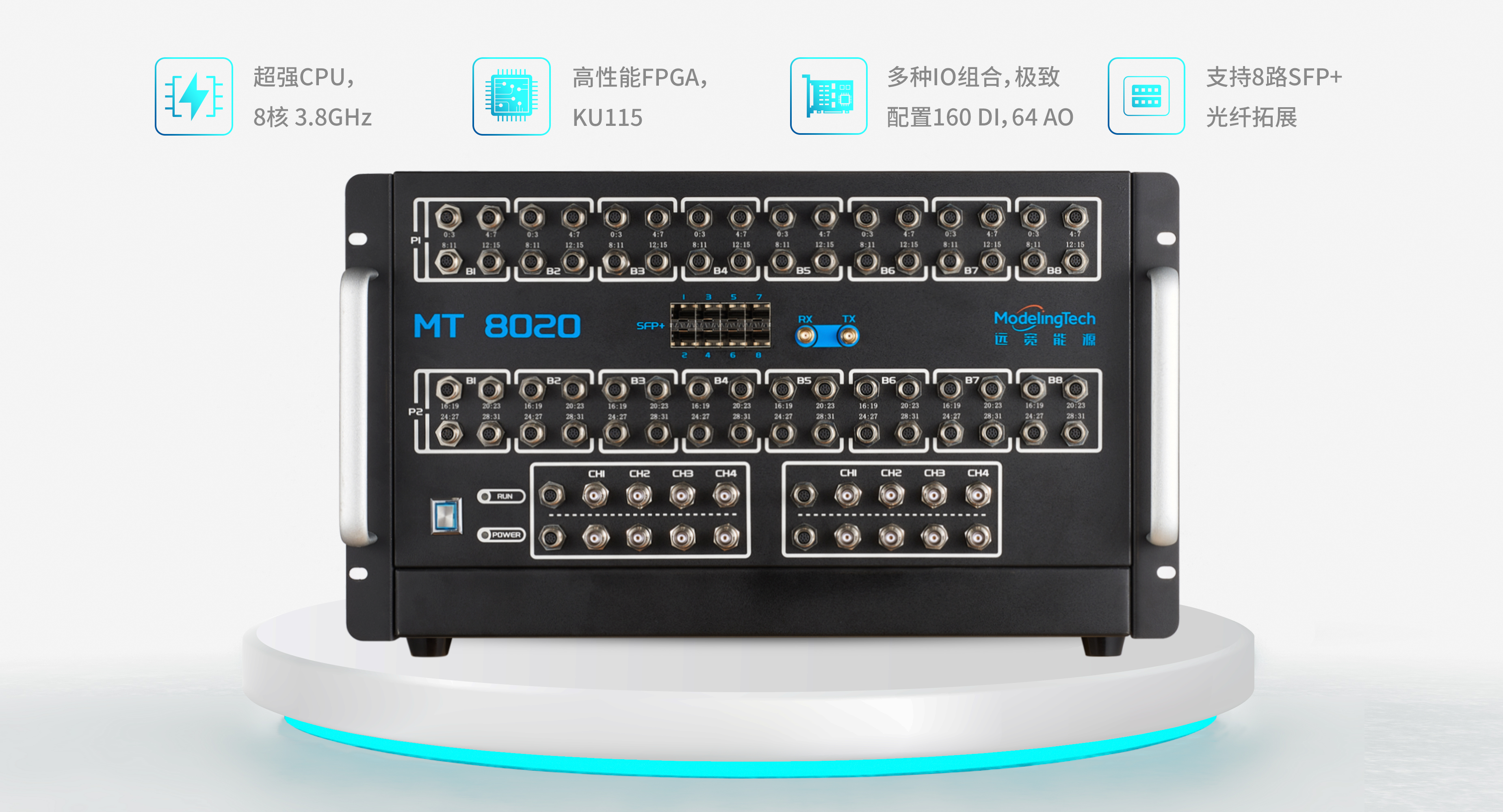

MT 8020实时仿真器
全新电力超算平台
  • CPU
    CPU
    Intel Xeon 8核3.8GHz
  • FPGA
    FPGA
    Xilinx KU115
  • 定制IO
    定制IO
    多达96DI,48AO

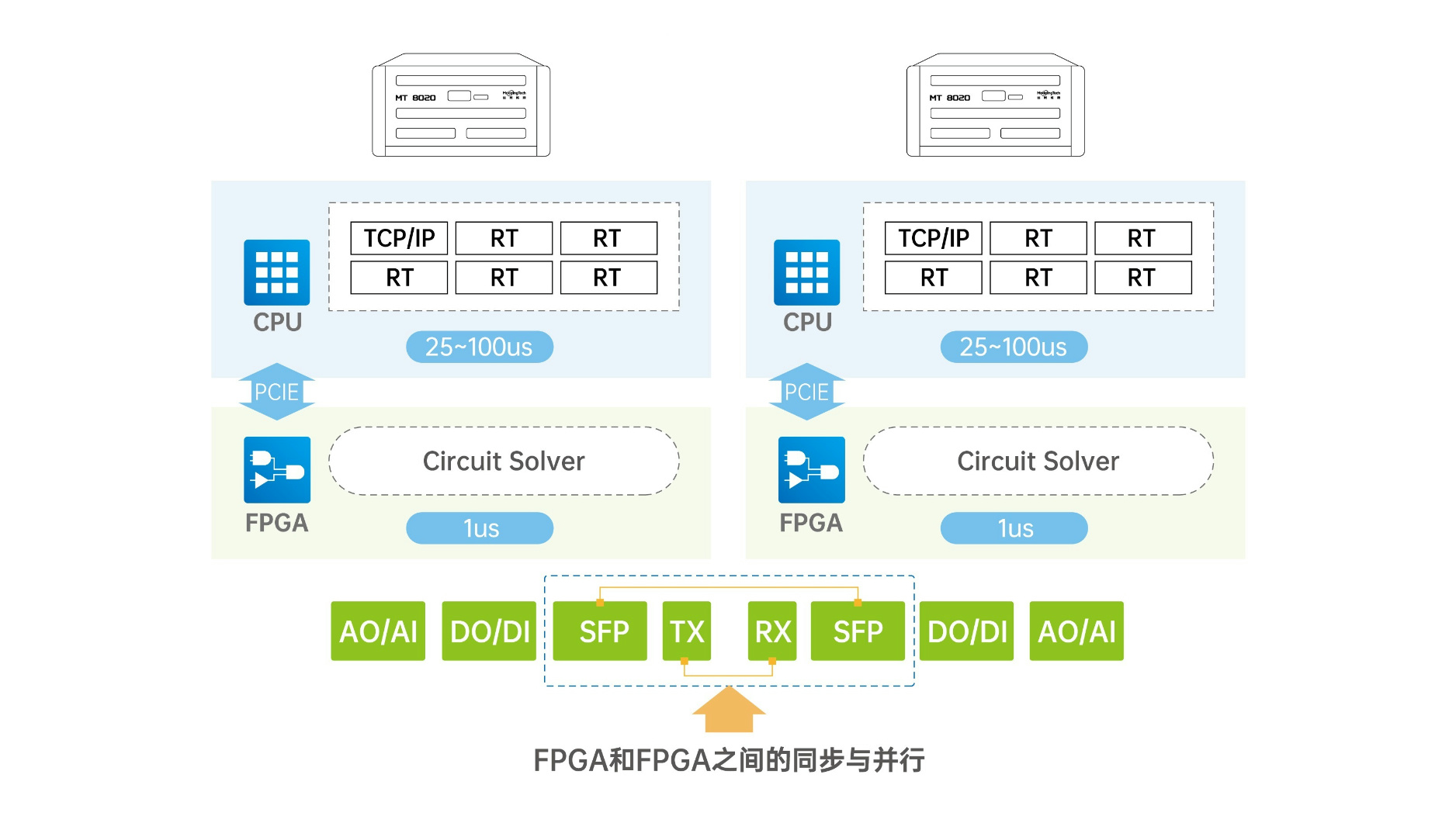

  • 光纤拓展
    光纤拓展
    8路 SFP+ 10MSPS
MT 8020仿真器
MT 8020仿真器

近年来,随着我国能源转型步伐加快,电力系统的电力电子化和高频化特点日益彰显,原有仿真平台面临仿真能力和工程需求不匹配的难题,远宽能源作为掌握实时仿真前沿核心技术的中国企业,在原有产品技术基础上进一步迭代升级和探索,成功研发出基于高性能的Intel Xeon CPU和 Xilinx UltraScale FPGA的电力超算平台MT 8020实时仿真器,助力新能源逆变器、多电平变流器、电机驱动系统和微网等电力与电力电子系统的仿真测试应用。

产品亮点

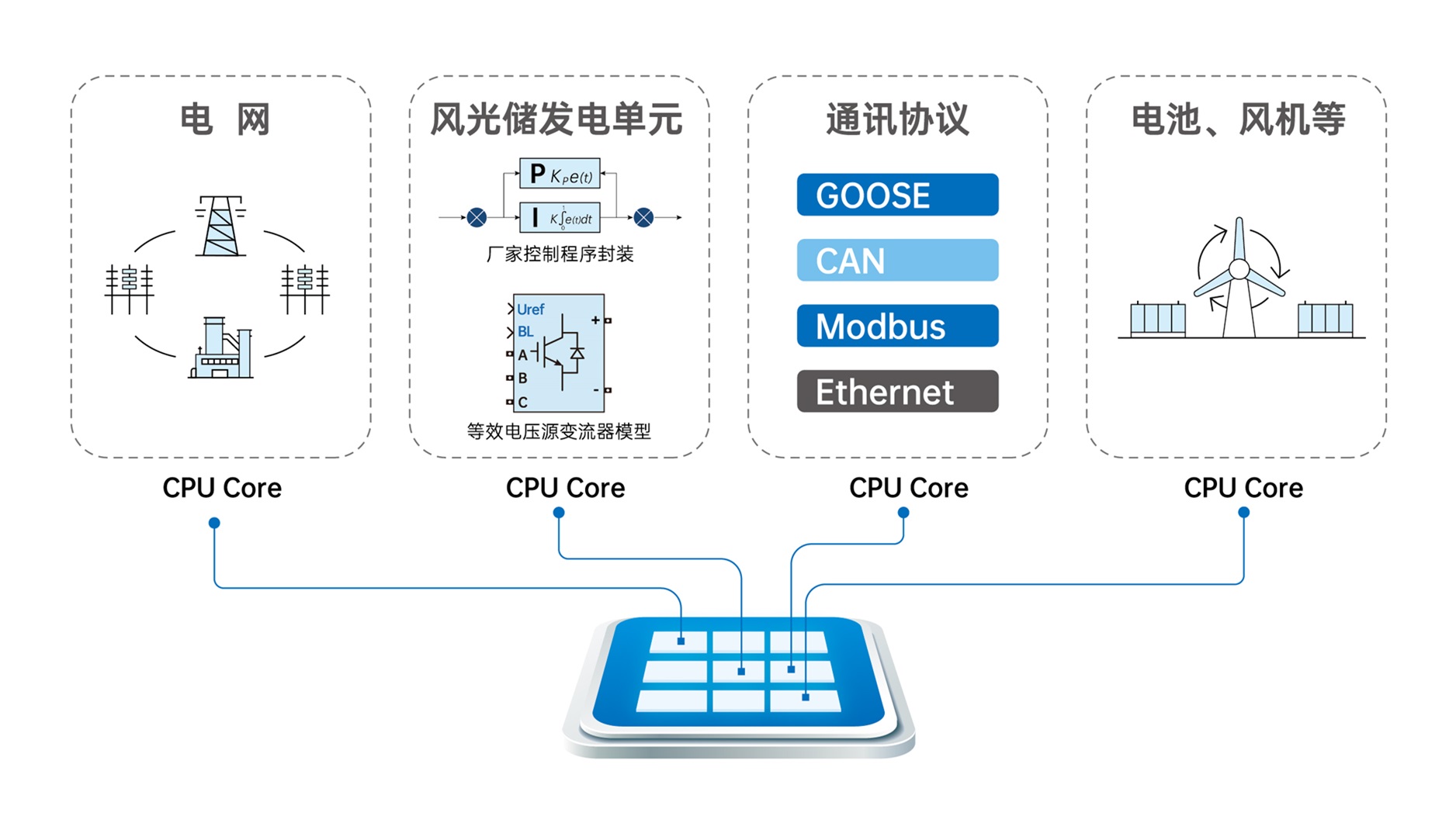

  • 实现电力超算性能的CPU实时仿真能力

    配置8核3.8GHz超强CPU处理器,单CPU核支持35个三相节点7台三相电机17条分布参数线路的系统,实现国产仿真平台的电力超算性能。

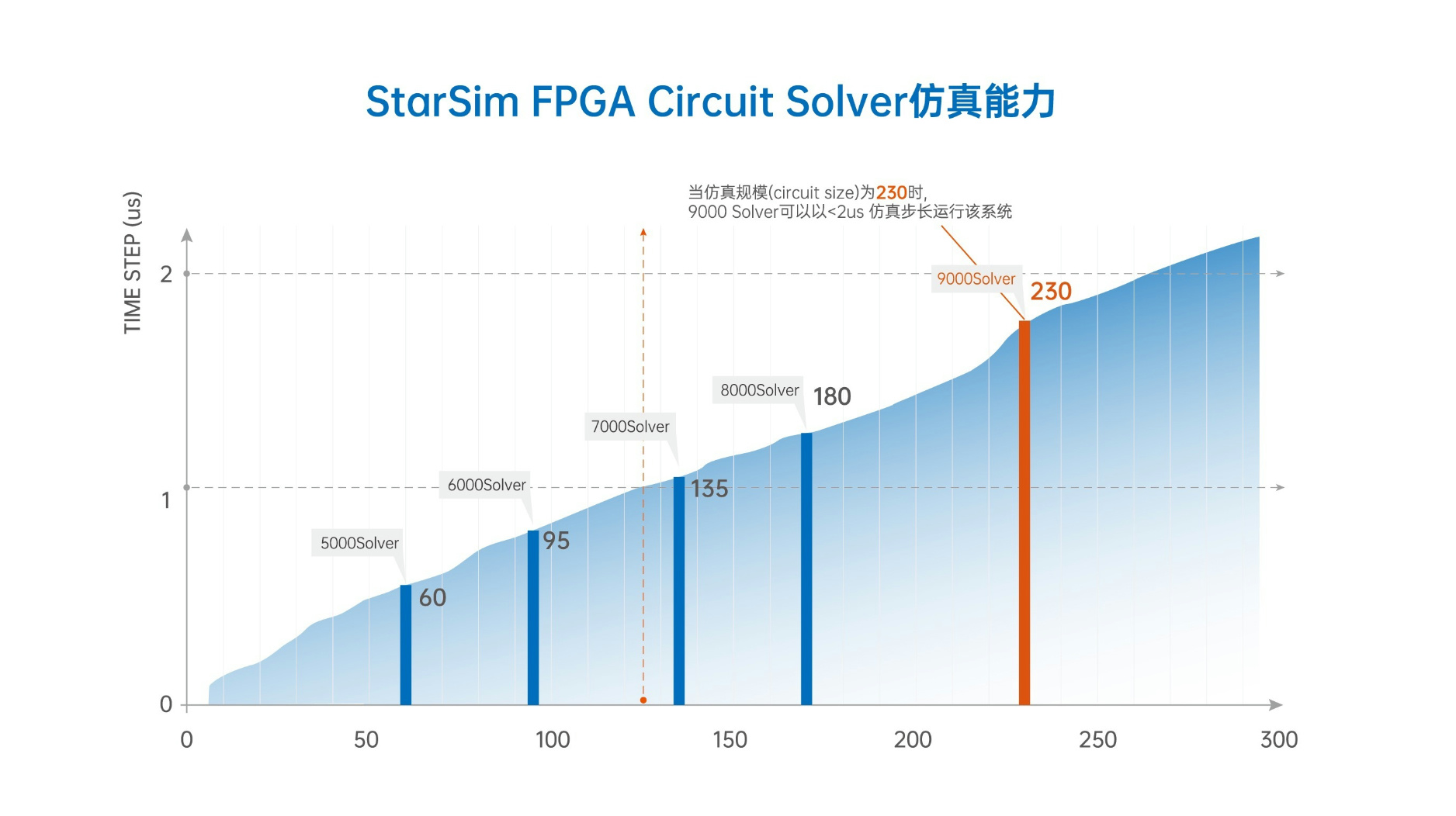

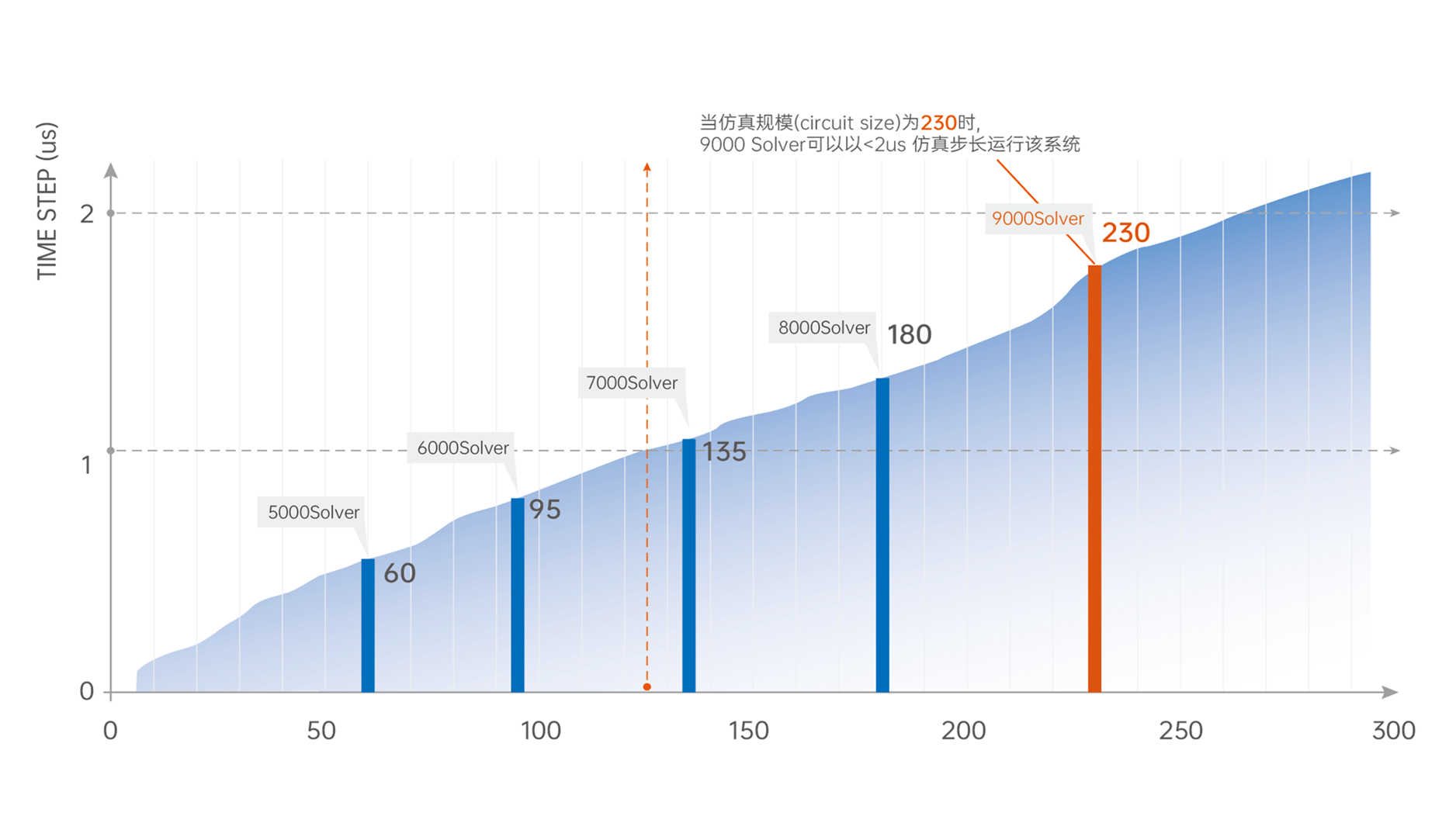

  • 超强的FPGA能力

    搭载全新一代的UltraScale KU115,逻辑资源更加丰富,拥有丰富的DSP Slice,适用于高性能的并行运算,让更大规模电力电子化电力系统的实时仿真成为可能。

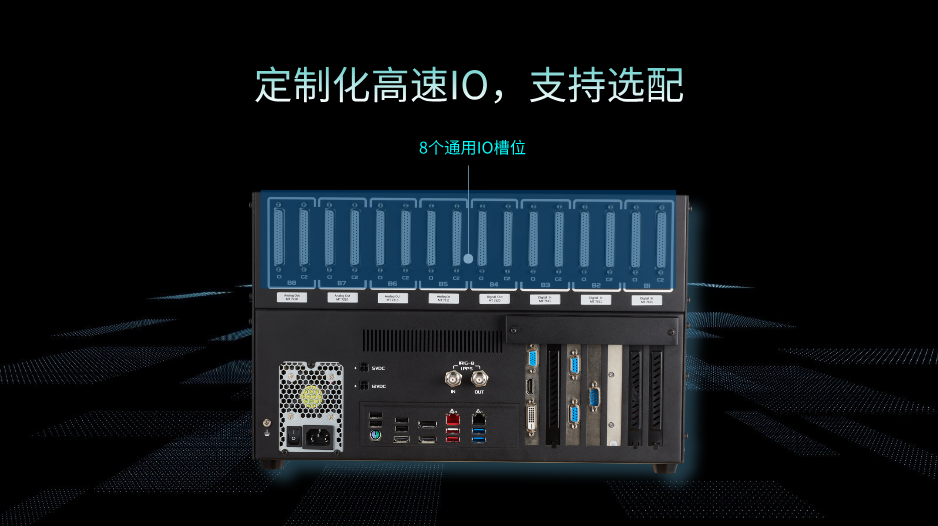

  • 丰富IO和通信接口

    更丰富的IO通道,更灵活的IO组合方式,助力完成大型电力电子系统的仿真测试。

实现电力超算性能的CPU实时仿真能力
超强的FPGA能力
丰富IO和通信接口
技术参数
型号
FPGA
模拟输入
  • 型号
    MT 8020
  • 处理器
    8核Intel Xeon,主频3.8GHz
  • 内存
    32GB DDR4 SDRAM
  • FPGA
    芯片逻辑单元1451K,芯片内存资源75.9Mb,芯片含5520个DSP Slice
  • 模拟输出
    48路,16bit,1MSPS,±10V
  • 模拟输入
    16路,16bit,1MSPS,±10V
  • 数字输入
    96路,10MSPS
  • 数字输出
    32路,10MSPS,0~5V TTL
  • 通信接口
    2路千兆网口;8路光纤互联拓展口
  • 尺寸
    480mm*533mm*279mm(长*宽*高)
应用场景
新能源&储能
新能源&储能

风电机组测试

光伏逆变器测试

储能逆变器测试

新能源&储能
新能源&储能

风电机组测试

光伏逆变器测试

储能逆变器测试

新型电力系统&微网
新型电力系统&微网

风电场仿真

微网主控测试

数字物理混合仿真

新型电力系统&微网
新型电力系统&微网

风电场仿真

微网主控测试

数字物理混合仿真

多电平系统
多电平系统

MMC

高压变频器仿真

链式SVG仿真


多电平系统
多电平系统

MMC

高压变频器仿真

链式SVG仿真


电机控制器测试
电机控制器测试

电驱控制器测试

牵引控制器测试

电机控制器测试
电机控制器测试

电驱控制器测试

牵引控制器测试
