新型逆变器拓扑的控制算法和并网性能
根据入网测试标准对逆变器进行测试
分布式光电、储能系统微网系统功率控制及其对电网的影响
新型控制板/控制算法可靠性研究
在光伏发电系统的验证测试中,通常需要测试不同光照,温度,以及并网工况下逆变器的功率输出特性。使用半实物仿真测试时可以直接加载待仿真模型,可快速设定、修改测试条件,加快控制器的验证,帮助众多光伏逆变器厂家完成诸如MPPT测试以及高低压穿越测试、阻抗分析测试等电网适应性测试。
远宽能源实时仿真器是一款可靠性高、准确度高、操作上手简单的仿真平台,是我们构建与电力科学研究院相同水平的测试平台的重要组成部分。通过半实物仿真平台完成的高低压穿越测试、阻抗分析测试解决了很多我们并网测试的难题,相比较实物测试,半实物仿真测试效率与时效性得到了大幅度提高,仿真结果的存储、管理与分析难度也相对应地减少。更让我们感到满意的是远宽能源的售后与技术支持,及时的响应与耐心的指导加上数次现场培训,不仅解决了测试过程中的难题,提高了测试效率,也帮助我们培养了更多优秀的半实物仿真平台使用人员,提升了研发团队的整体实力。
"远宽能源实时仿真器是一款可靠性高、准确度高、操作上手简单的仿真平台,是我们构建与力科学研究院相同水平了很多我们并网测试的的测试平台的重要组成部分。通过半实物仿真平台完成的高低压穿越测试、阳抗分析测试解难题,相比较实物测试,半实物仿真测试效率与时效性得到了大幅应提高,仿真结果的存储理与分析难度也相对应地减少。更让我们感到满意的是远宽能源的售后与技术支持,及时的响应与耐心的指导加上次现场培训,不仅解决了测试过程中的难题,提高了测试效率,也帮助我们培养了更多优秀的半实物仿真平台使用人5提升了研发团队的整体实力。"
"远宽能源实时仿真器是一款可靠性高、准确度高、操作上手简单的仿真平台,是我们构建与力科学研究院相同水平了很多我们并网测试的的测试平台的重要组成部分。通过半实物仿真平台完成的高低压穿越测试、阳抗分析测试解难题,相比较实物测试,半实物仿真测试效率与时效性得到了大幅应提高,仿真结果的存储理与分析难度也相对应地减少。更让我们感到满意的是远宽能源的售后与技术支持,及时的响应与耐心的指导加上次现场培训,不仅解决了测试过程中的难题,提高了测试效率,也帮助我们培养了更多优秀的半实物仿真平台使用人5提升了研发团队的整体实力。"

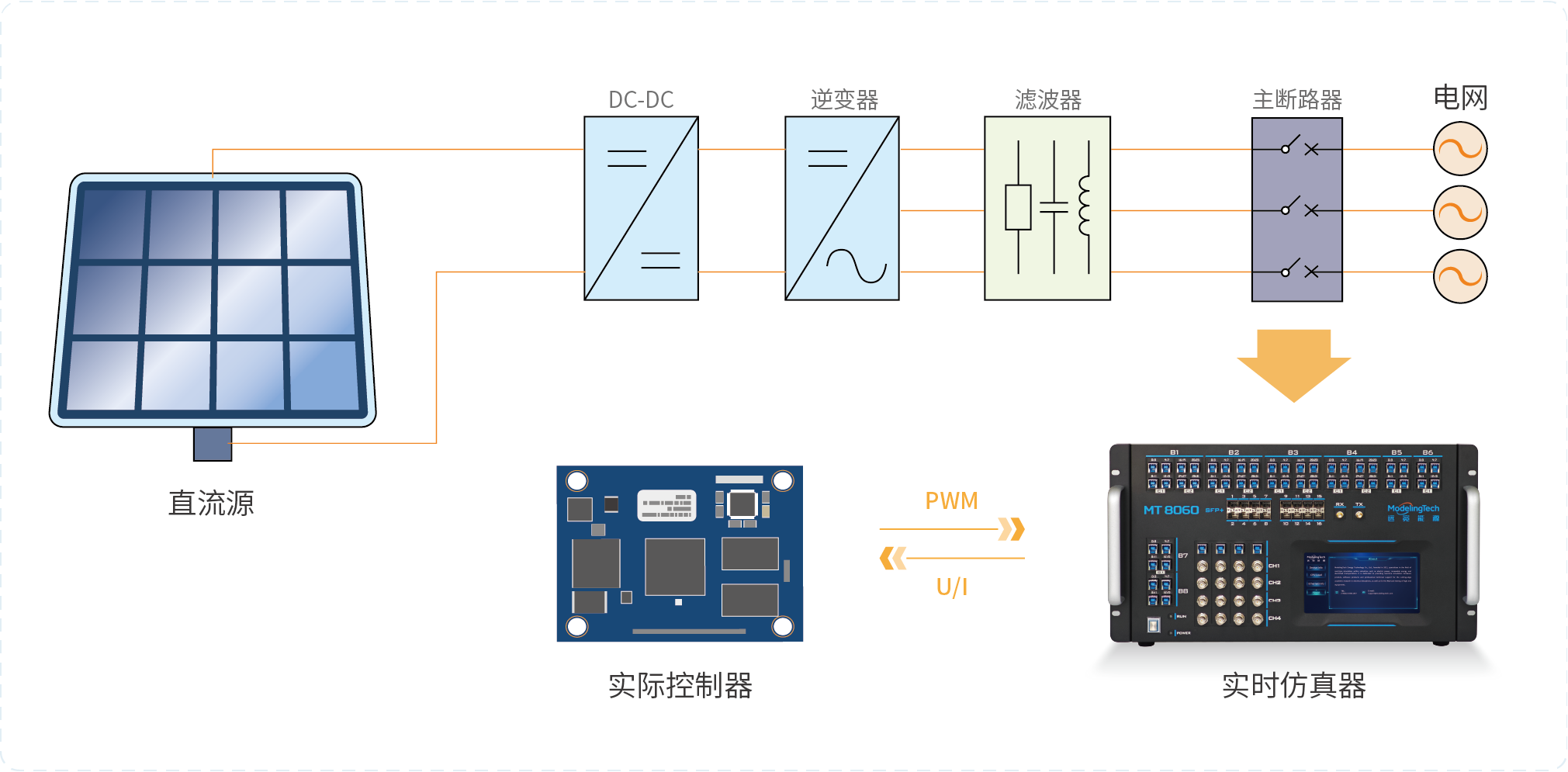

利用远宽能源MT 8020仿真平台模拟工业光伏逆变器系统装置,将光伏单元放在CPU中模拟,光伏逆变器及电网等电力电子部分放在FPGA中仿真,再通过物理IO接口与真实控制器相连接,完成光伏逆变器入网测试。MT8020实时仿真器强大的FPGA仿真能力协助企业进行自研控制板测试,产品出厂测试以及控制效果验证。
1us步长可以仿真3-5个光伏逆变器系统;搭载国内首创LC和RonRoff混合建模方法,适应从低频到高频的各种应用场景。

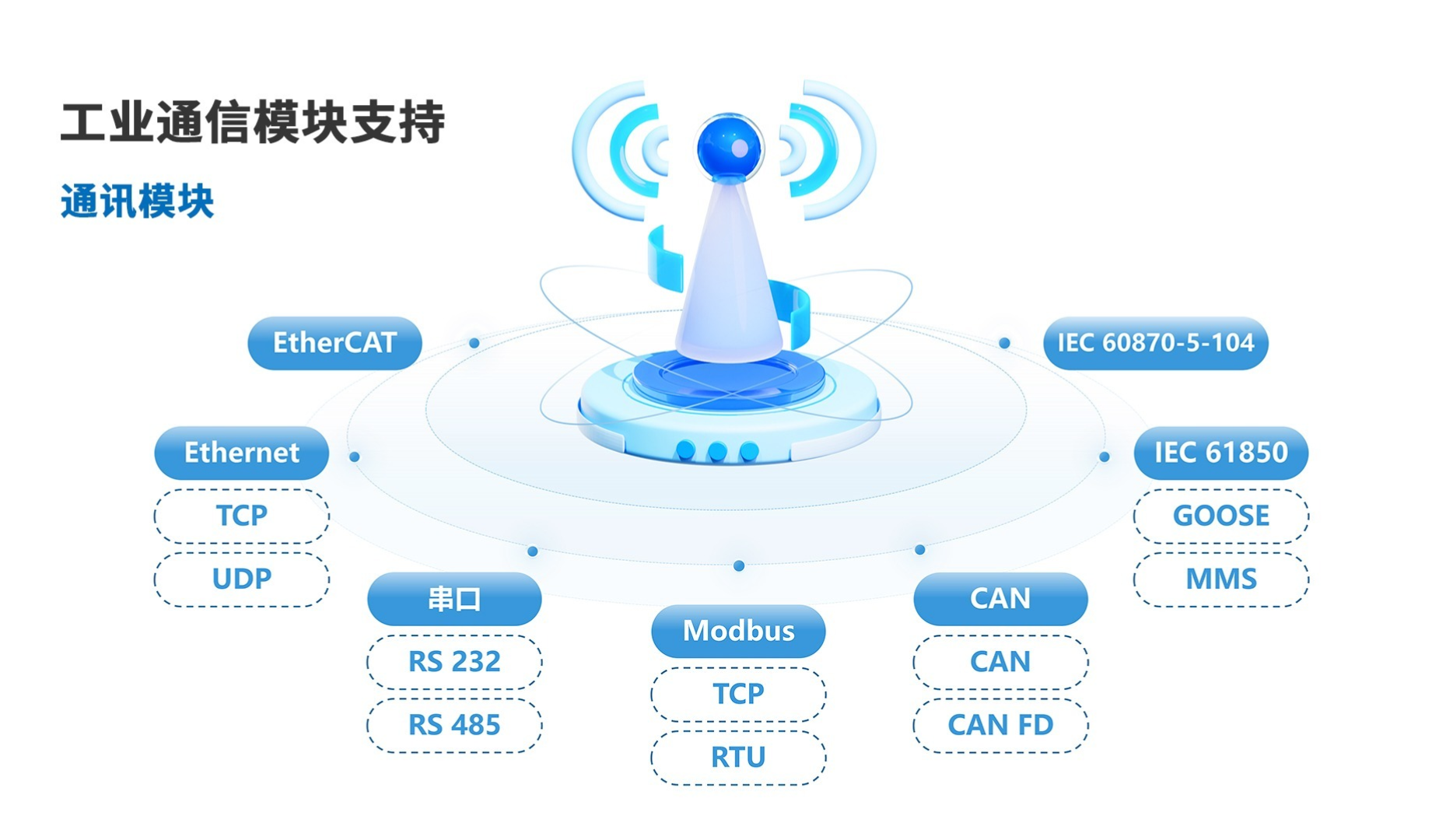

支持高速和宽电压范围(-25V,25V)的数字输入,适配工业逆变器控制器接口;支持MODBUS TCP、MODBUS RTU、CAN、ETHERNET TCP、ETHERNET UDP、GOOSE、串口等专业电力通信协议,便捷实现与控制器信息交互。
支持多达8个SFP光纤信号模块,可轻松实现物理IO拓展或多设备并行仿真,满足多光伏逆变器系统测试。
提供专业自动化测试Python API,方便工业用户开发自动化测试工具;支持“HIL Scope”高速录波功能,可实现500k采样率对多通道波形观测。
利用电压扰动注入法扫描阻抗,对光伏逆变器阻抗进行扫描,并给出1Hz-2000Hz 范围内的正序阻抗和负序阻抗。
根据“金太阳认证标准”《并网光伏发电专用逆变器技术要求和试验方法》要求,进行逆变器防孤岛效应保护试验。
测试逆变器输出功率因数、谐波畸变率、直流分量等参数,以达到并网标准。
测试逆变器对电网频率在一段时间内突变的反应能力,达到光伏不脱网的控制效果。
根据《光伏并网逆变器技术规范》,对光伏逆变器对瞬时电压跌落/上升的反应能力进行测试,达到光伏逆变器在电网电压波动时能保持并网的控制效果。
