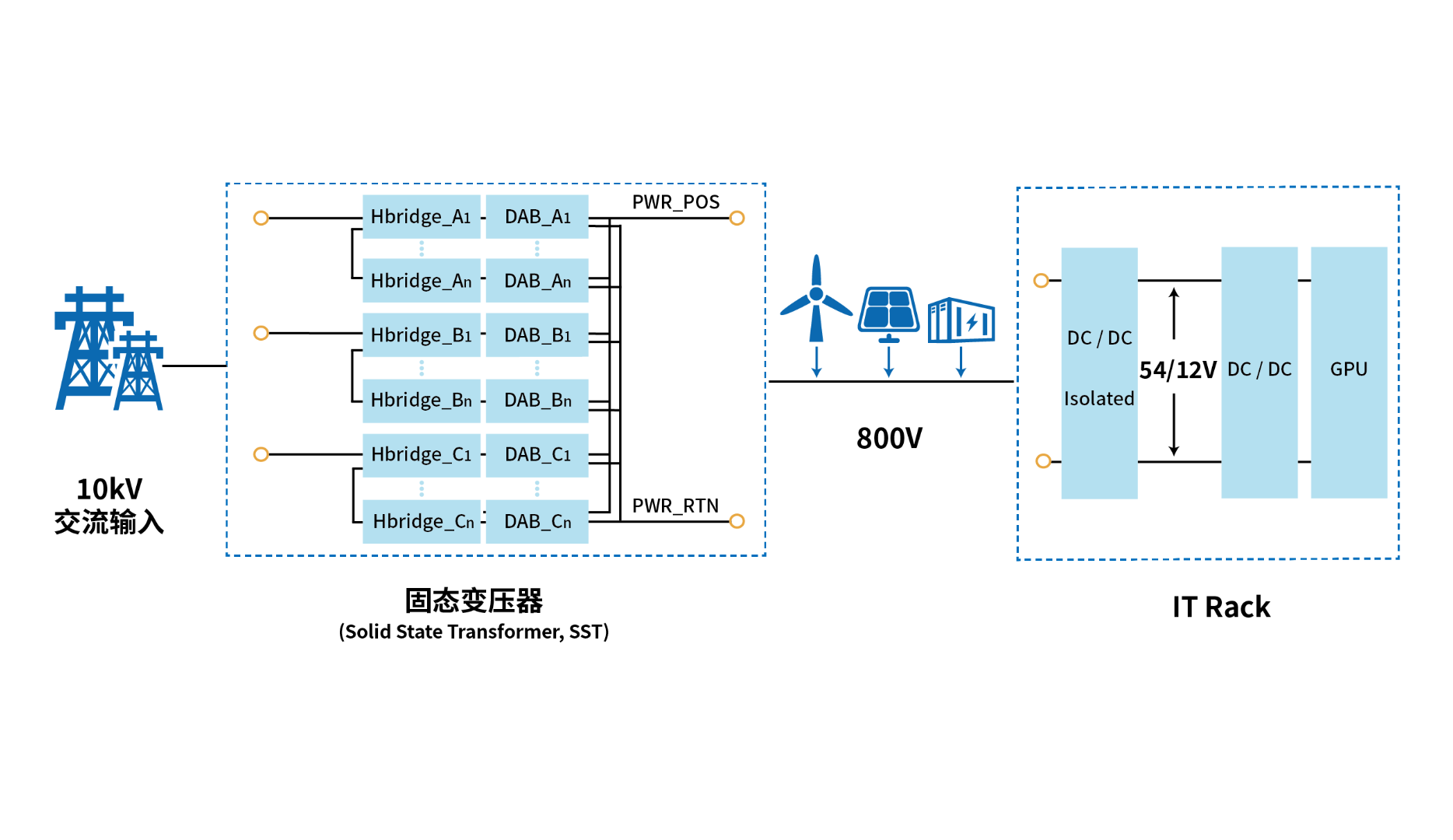

固态变压器（SST）是数据中心供电架构演进中的高阶技术方向（UPS→HVDC→巴拿马电源→SST），以极致效率、高度集成及多能源枢纽能力为核心优势，通过高频隔离电力电子技术实现中压直流/交流接口，可无缝接入风光储氢等分布式能源，构建智能直流微电网。因此，在AIDC高功率密度趋势下，SST的效率与空间优势潜力显著，未来有望推动数据中心向零碳化、智能微电网演进。
固态变压器系统采用的是级联H桥+多个高频DC-DC拓扑结构，考虑级联H桥规模扩展与DC-DC高频隔离传输的双重复杂性，传统实时仿真方法面临三大核心挑战：单台仿真器算力瓶颈、 高频动态特性精准复现、跨设备数据高速交互。
面对这些仿真技术挑战，远宽能源针对性地提出了创新的解决方案：通过多仿真器并行架构与高频DC-DC精准建模技术相结合，既破解了单台设备仿真复杂系统的算力瓶颈，又实现了高频信号的高精度还原，能够适配10kV/35kV等不同电压等级下的固态变压器系统仿真测试。

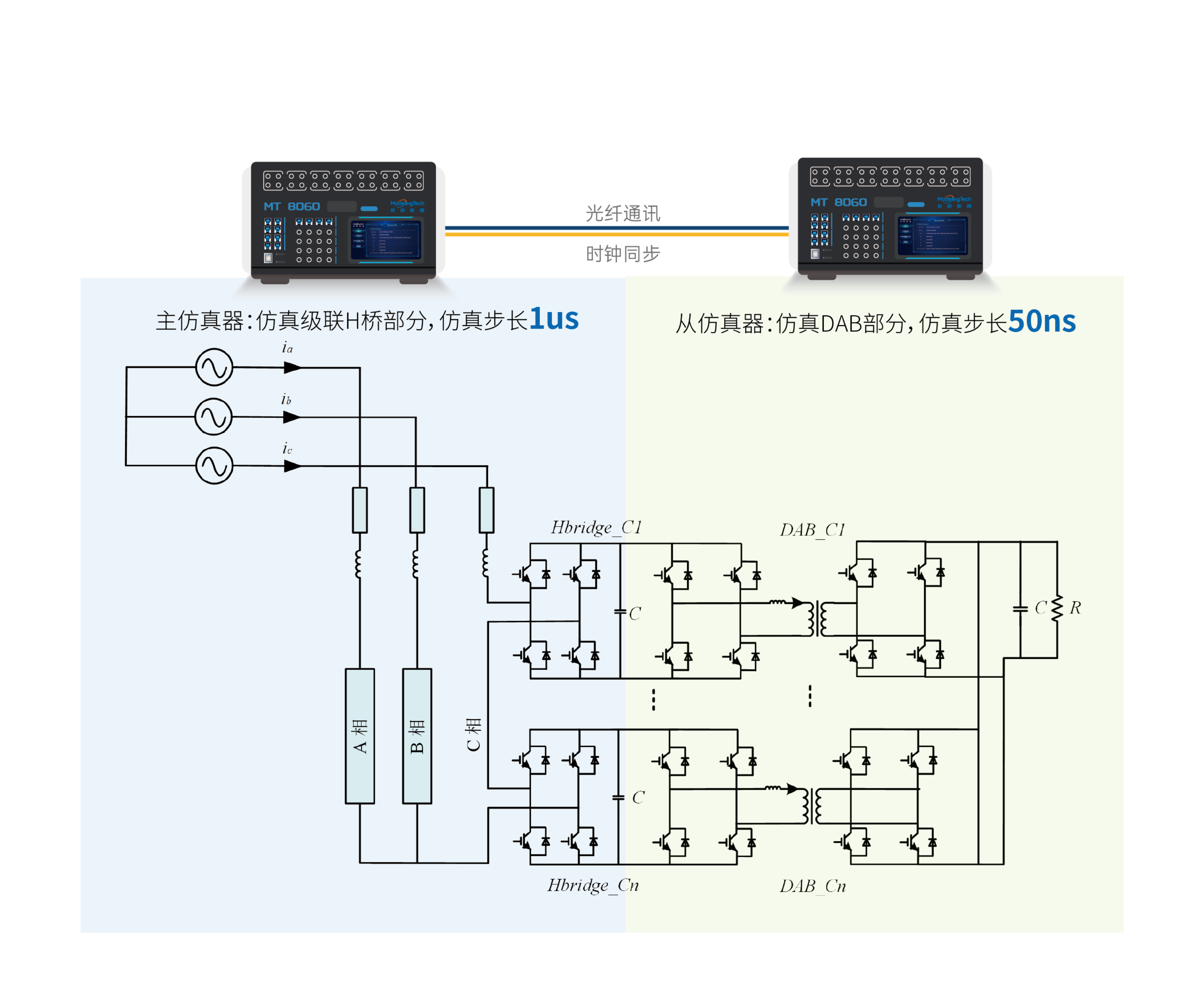

通过将固态变压器系统解耦为级联H桥整流级与高频DAB单元组，分别下载至两台仿真器：仿真器A运行级联H桥模型（以受控电流源替代DAB，反馈每个子模块电容电压），仿真器B运行高频DAB模型（以受控电压源替代H桥，反馈每个DAB单元直流电流）；双方通过高速Fiberlink光纤实现电压/电流信号的微秒级交互，并依托专用时钟同步线确保两台仿真设备时钟同步，构建高保真固态变压器控制器硬件在环测试平台。

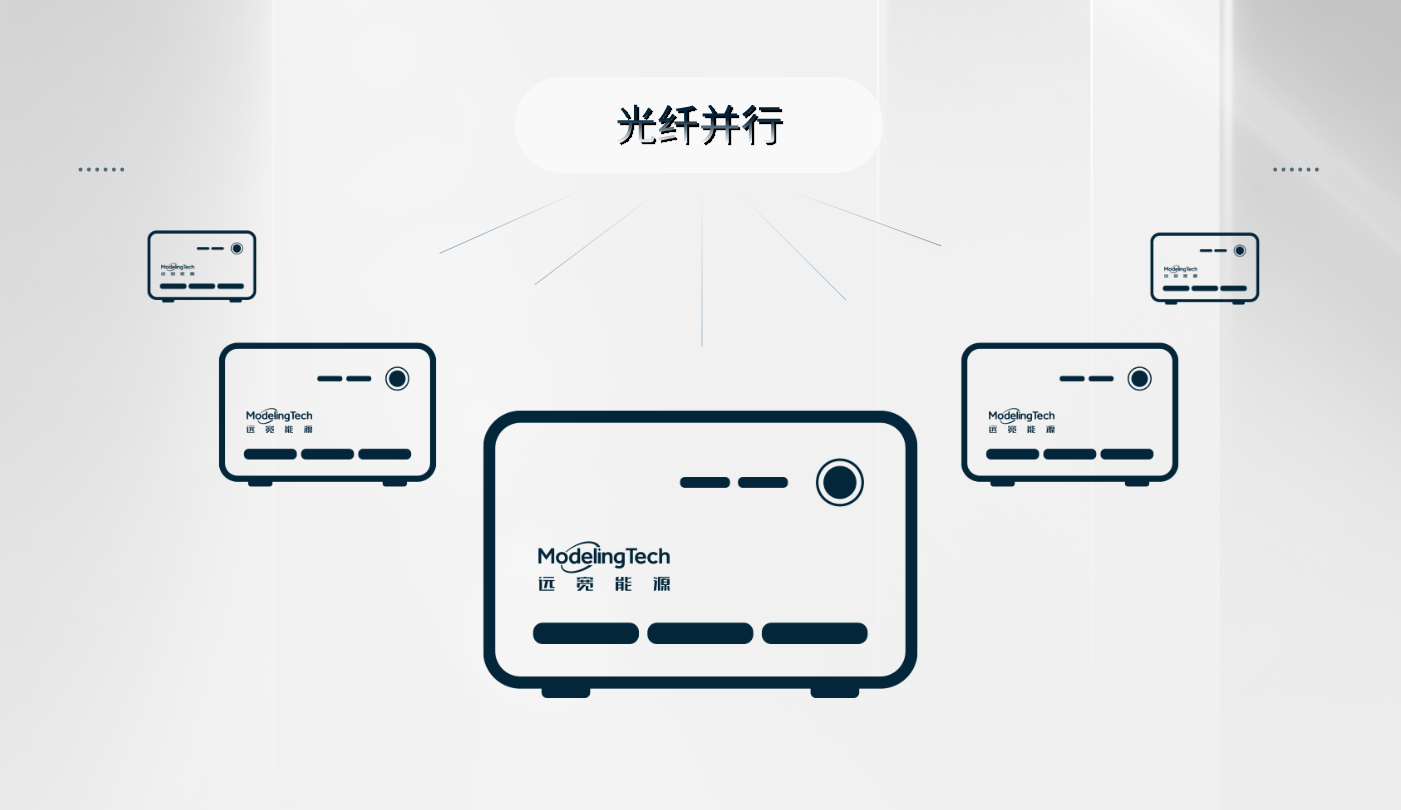

对于单台仿真器资源受限的问题，采用多仿真器并行仿真，在系统直流侧解耦后通过光纤实现电气量的低延迟抗干扰传输，并由时钟同步线保证时钟同步，实现固态变压器系统的整体精确仿真。
充分利用FPGA并行性与混合高精度建模技术，保证每个DAB变换器相关模型仿真步长在50ns仿真步长量级，大幅提高高频DAB的仿真精度。

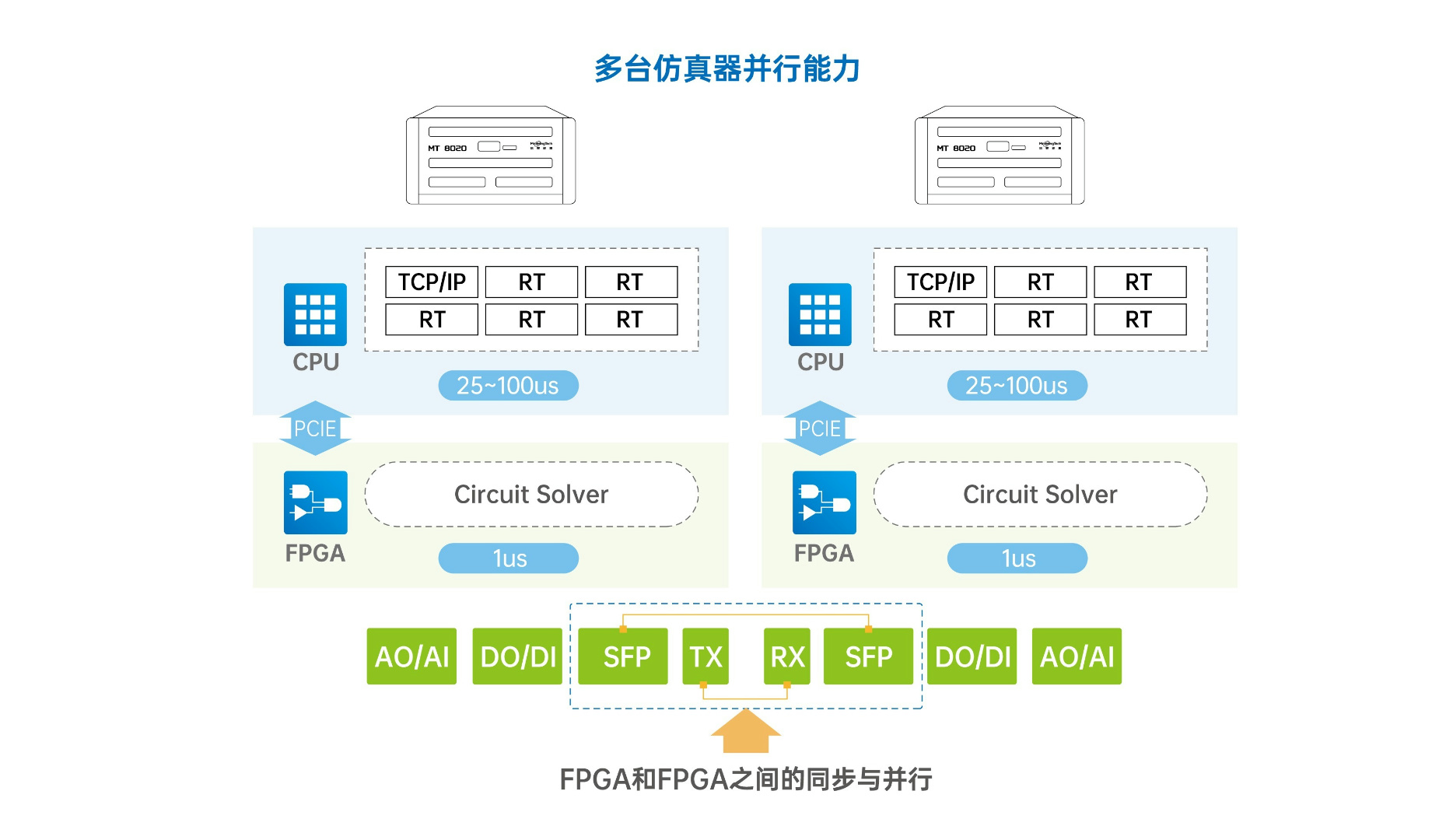

基于光纤的高速数据交互和严格时钟同步架构，为高压多级联H桥、大规模DAB的能源路由器仿真提供底层支撑，保障系统可扩展性。

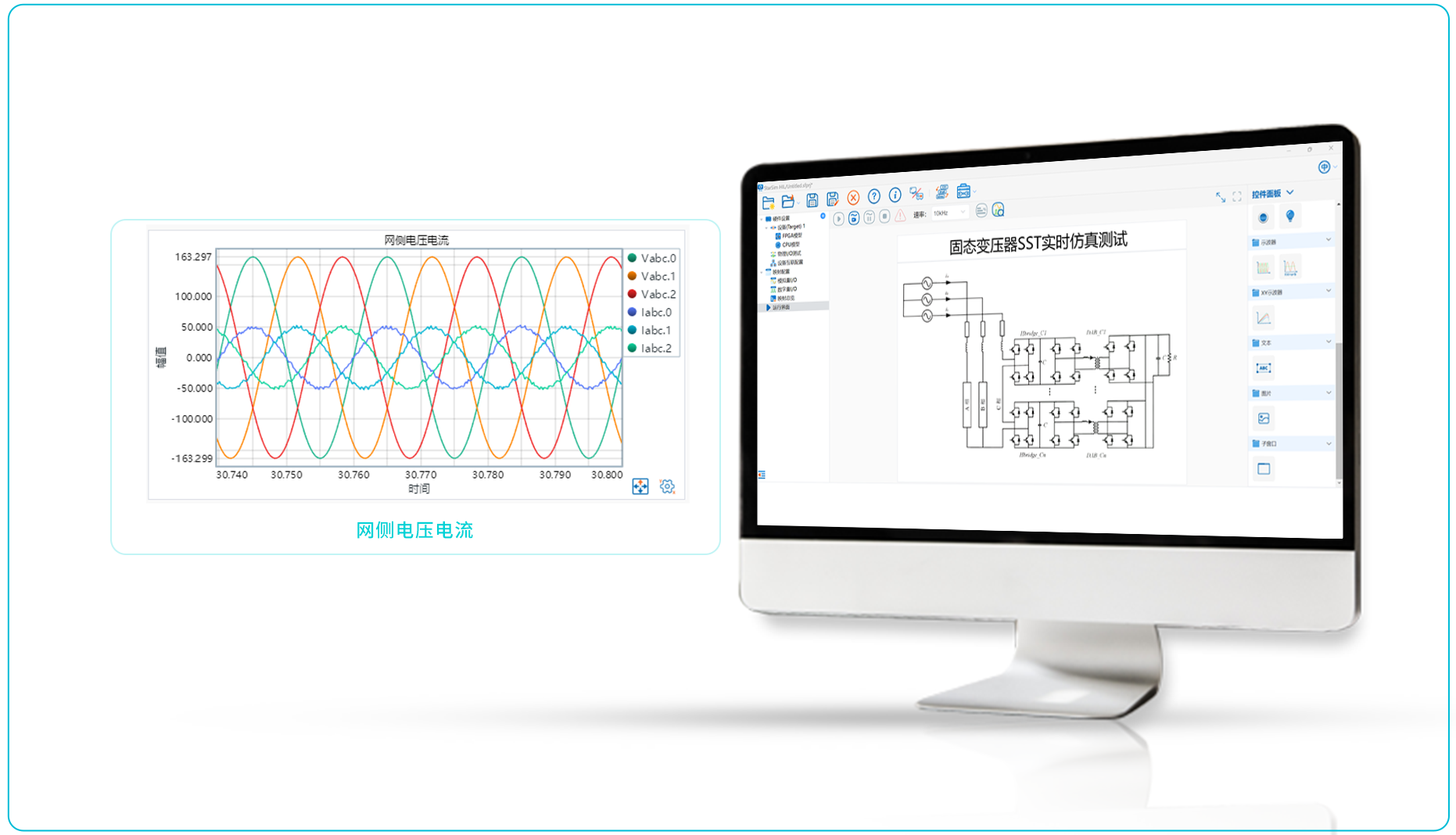

实时仿真得到的网侧三相电压与三相电流的波形幅值与质量均与Simulink离线仿真结果吻合，验证了该方法的固态变压器系统实时仿真方案可行性与结果正确性。

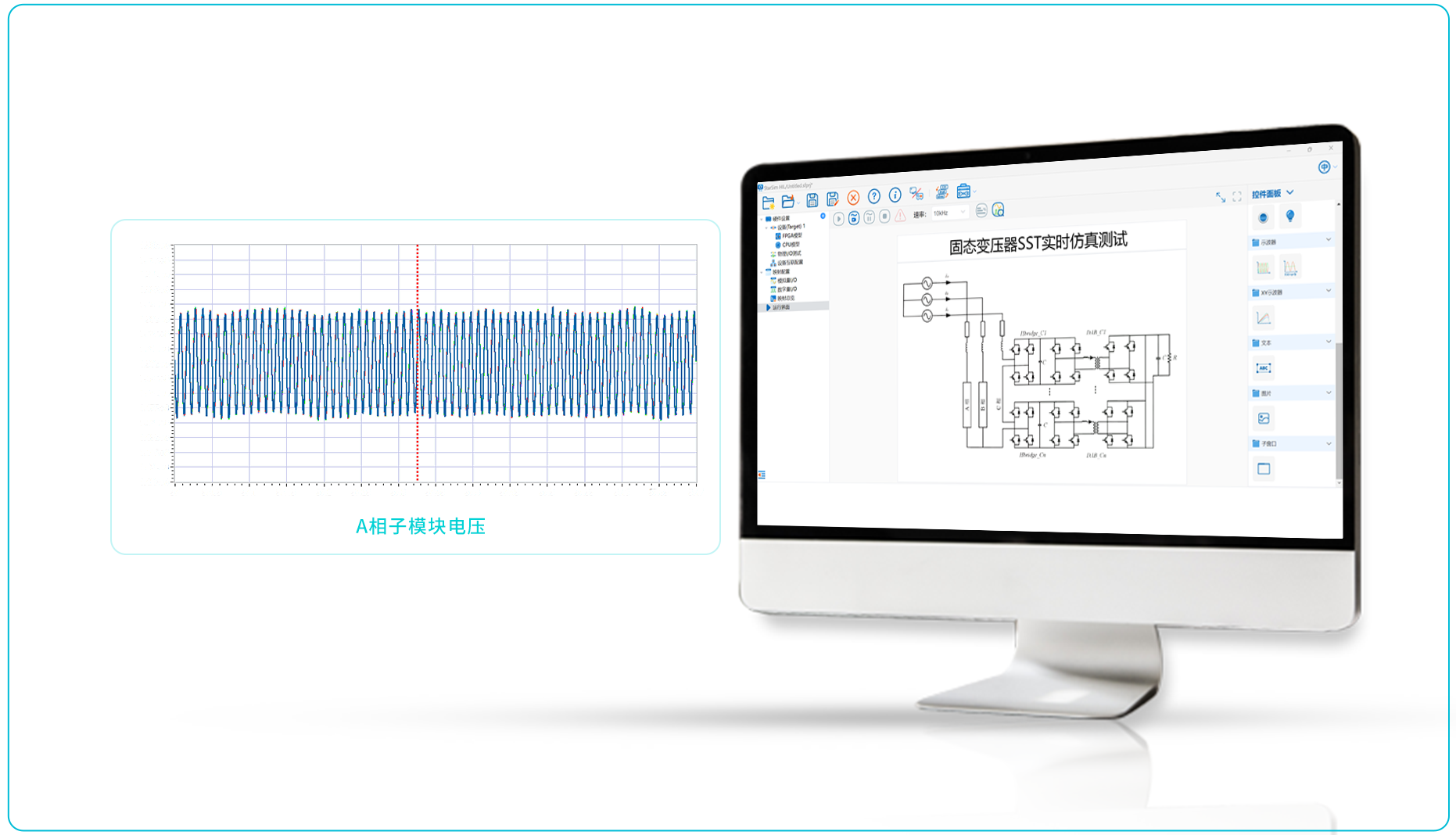

实时仿真得到的A相各子模块电容电压波形、纹波及平衡特性，与Simulink离线仿真结果吻合，验证了固态变压器系统及其等效分割方法在实时环境下的正确性。

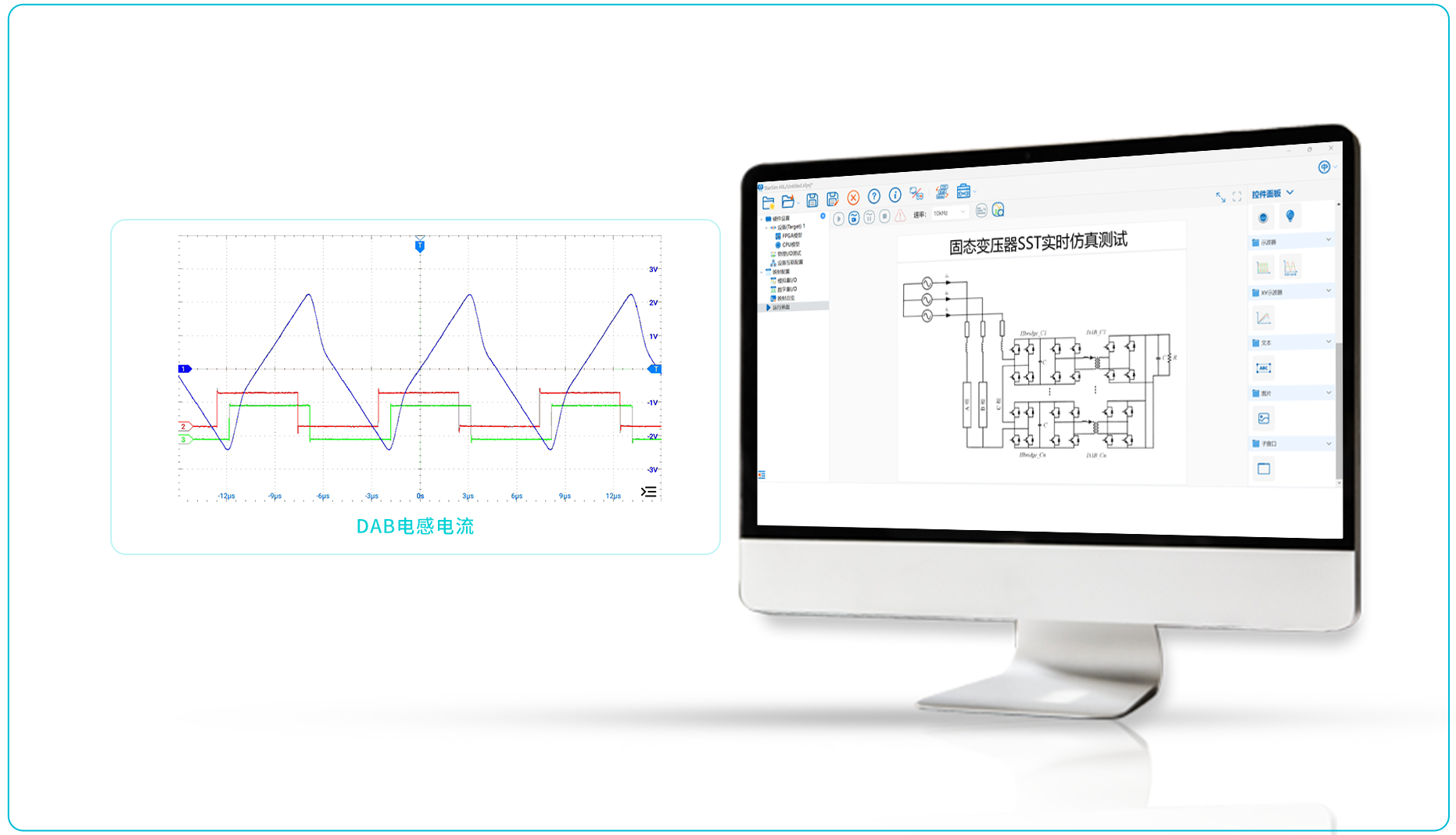

DAB采用双移相控制，实时仿真电流波形、幅值与拐点与simulink离线仿真均基本一致。
