新能源场站功率协调控制器（含AGC/AVC及能量管理功能）的测试是当前研究与工程验证的重点。本方案基于实时仿真器对场站整体进行建模仿真，涵盖风电机组、光伏阵列、储能系统、负荷及汇集线路、主变压器等电气模型，充分利用多核CPU并行计算能力，将各发电单元以聚合模型或动态等效模型部署于不同内核，仿真步长50-100us满足电网级动态响应需求。协调控制器通过IEC61850 GOOSE、IEC60870-5-104或Modbus等工业通信协议与仿真器进行指令下发与数据交互，从而构建完整的新能源场站功率协调控制闭环测试环境。
国网河北省电力有限公司是国家电网有限公司全资子公司，河北省能源领域核心企业。供电范围覆盖石家庄、保定、沧州、邯郸、邢台、衡水6市及雄安新区，供电面积8.4万平方公里，服务电力客户超3100万户。"十五五"期间电网基建投资将超1200亿元，是华北电网的重要组成部分。

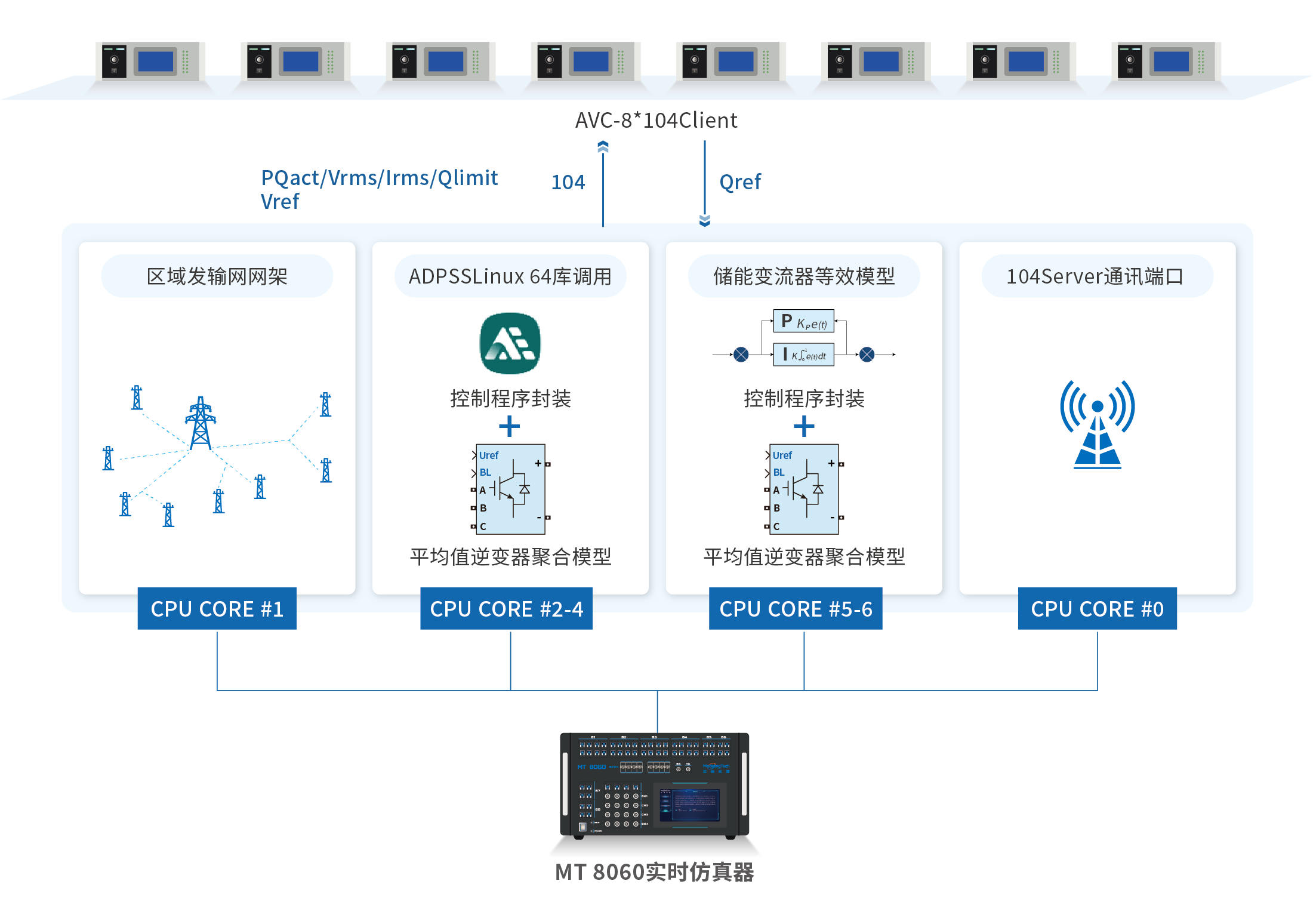

利用远宽能源 MT 8060 实时仿真器，可实现多 CPU 核分布式并行架构构建 AVC 控制器在环测试方案，将区域发输网网架、ADPSS 控制程序封装、储能变流器等效（平均值聚合）模型与 104 Server 通讯端口四部分分别映射至四组 CPU 核并行实时运行，并通过 104 协议同时接入 8 台 AVC 子站控制器，闭环交互电压、电流、功率信号，实现 "电网 — 储能 — 控制 — 通讯" 一体化实时仿真，支撑大规模场站级自动电压控制策略的在环验证。

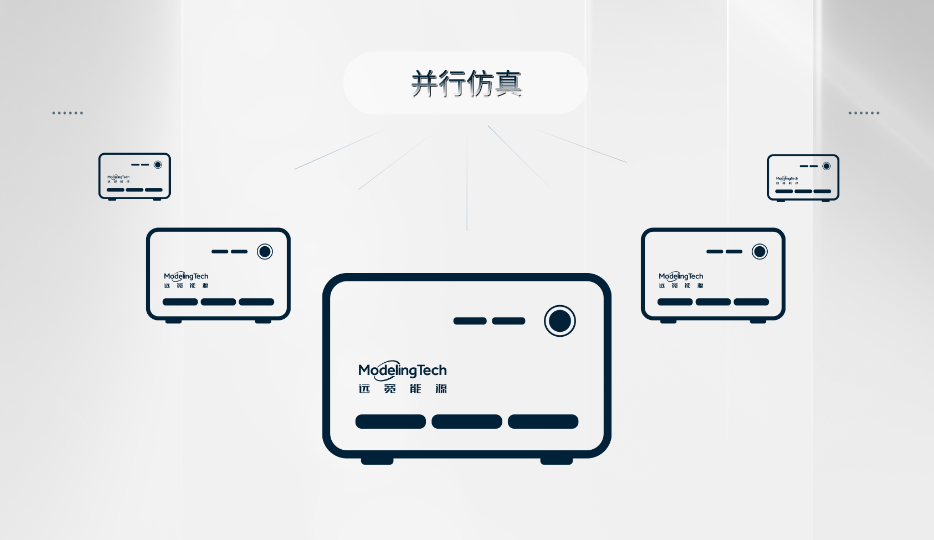

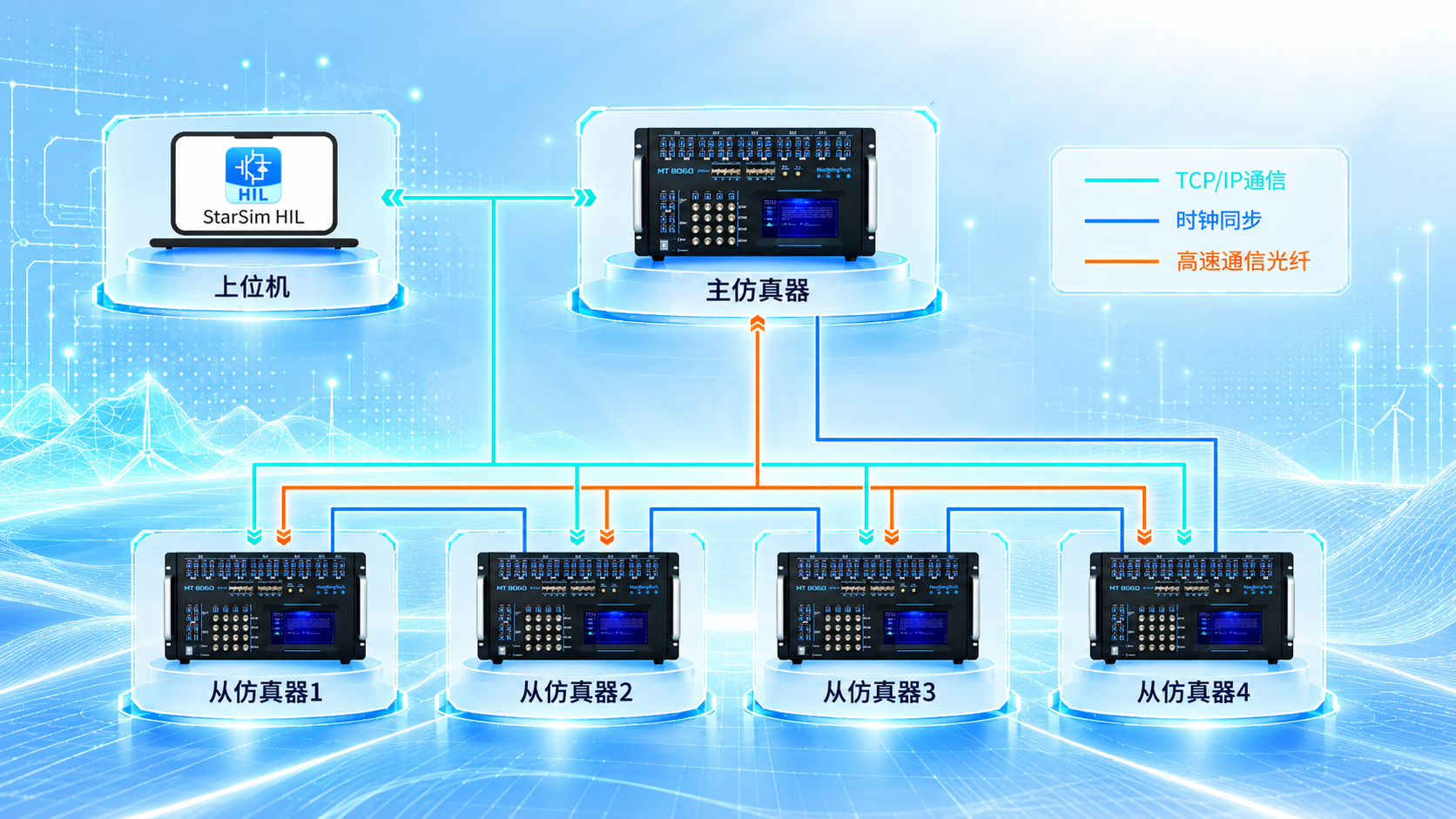

仿真器依托专用时钟同步线保障多机时序严格对齐，通过高速光纤链路完成低时延数据交互，实现多仿真器并行协同，支撑大规模风光变流器、MMC 等电力电子装置高精度实时仿真，满足集群化仿真扩展需求。

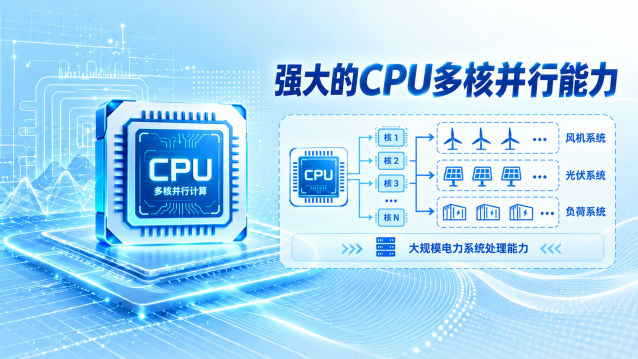

将风机群、光伏群、负荷等不同子系统分配至独立 CPU 核并行计算，充分利用通用处理器算力，支撑大规模复杂电力系统实时仿真。

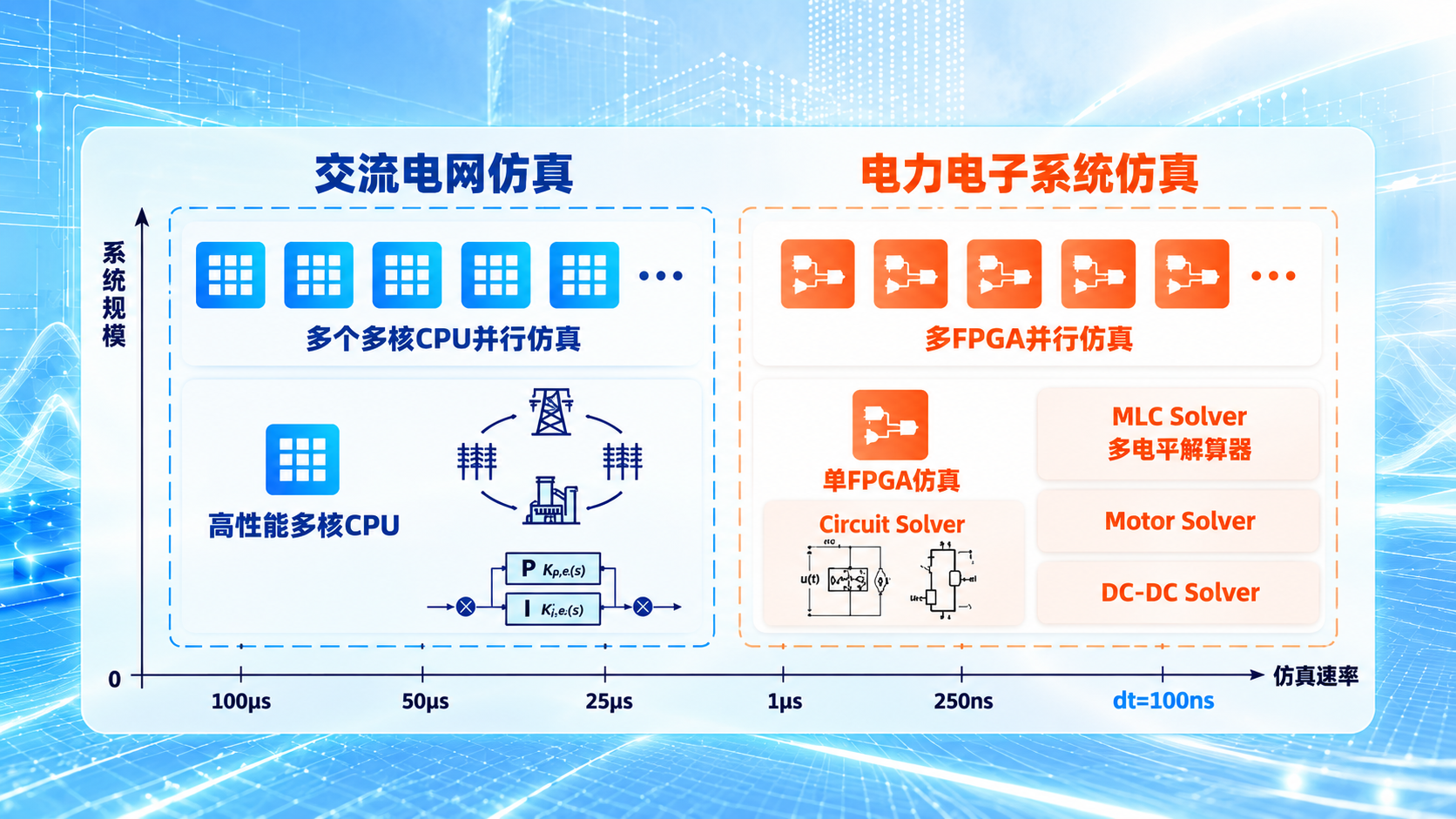

FPGA 承担 us 级高频开关仿真，CPU 处理电网与聚合模型，实现不同步长的动态物理解耦与高效协同。

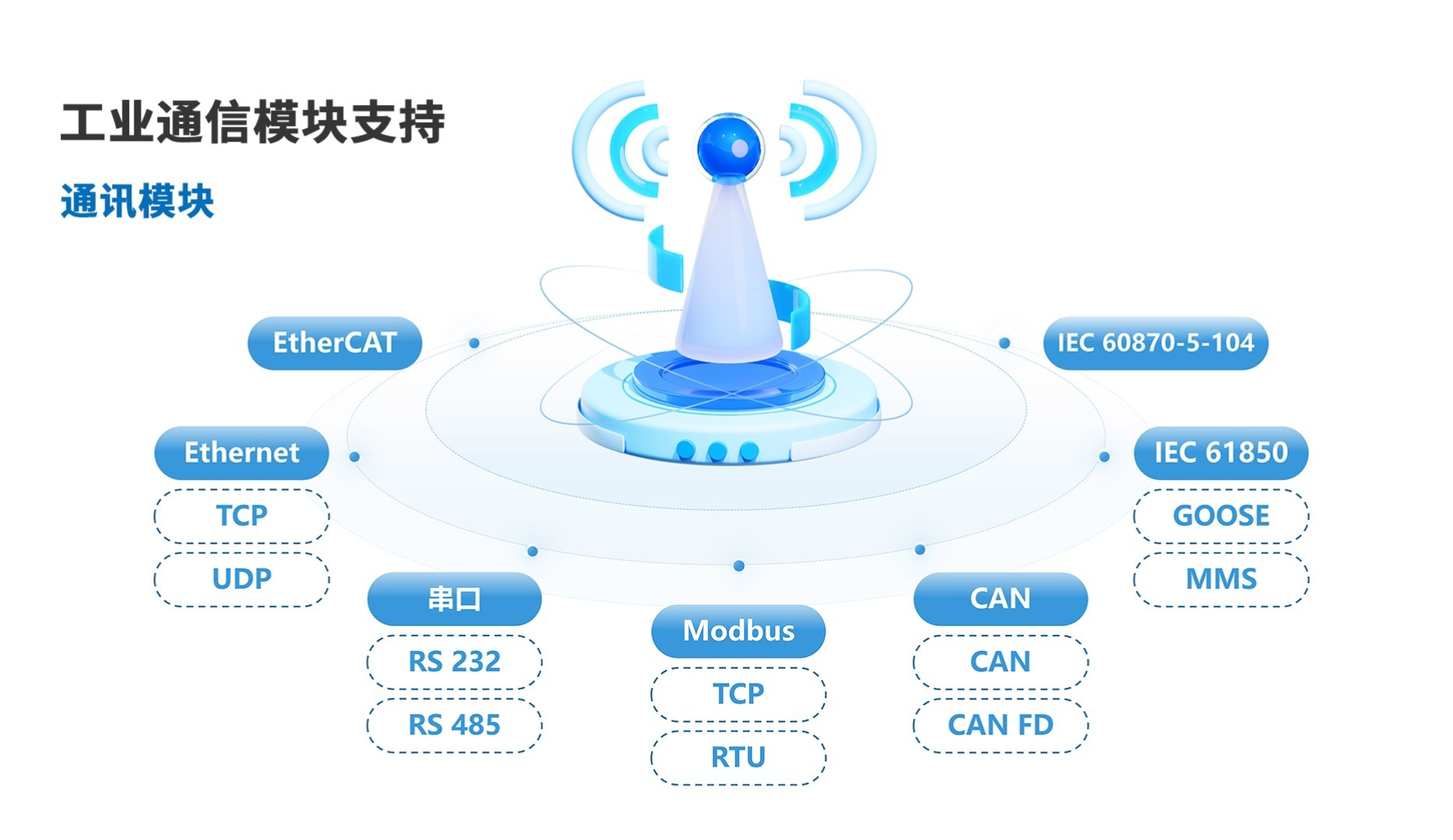

仿真器配备高精度 IO 接口、Aurora 高速光纤接口，内置 Modbus、Ethernet、CAN、GOOSE、IEC104等通信协议，支持多类控制器同步接入，可开展协议通讯测试与多设备协控调试，完成系统级验证。
