绿氢微电网系统由光伏分布式电源、锂电池储能系统、氢燃料电池、电解槽、储氢罐及各负荷构成，打造园区光储氢微网供能系统，建设绿色低碳环保新时代园区应用场景。其中电解槽产生氢气存储于储氢罐；负荷包括固定负荷、动态负荷以及充电桩三类。
绿氢微电网实时仿真系统利用一台实时仿真器和一台控制器实现，其中绿氢微电网网架、数学模型、底层控制加载到实时仿真器中，上层能量调度加载至控制器中，设备之间通过Modbus TCP通讯进行数据交互，以模拟和仿真一个真实的微电网系统，具体实现如右图所示。
支持CPU多核并行仿真，单核CPU可支持绿氢微电网平均值模型以30us仿真步长运行。
1us步长可以仿真95个关键元器件绿氢微电网系统细节模型，其中包含63路PWM信号。

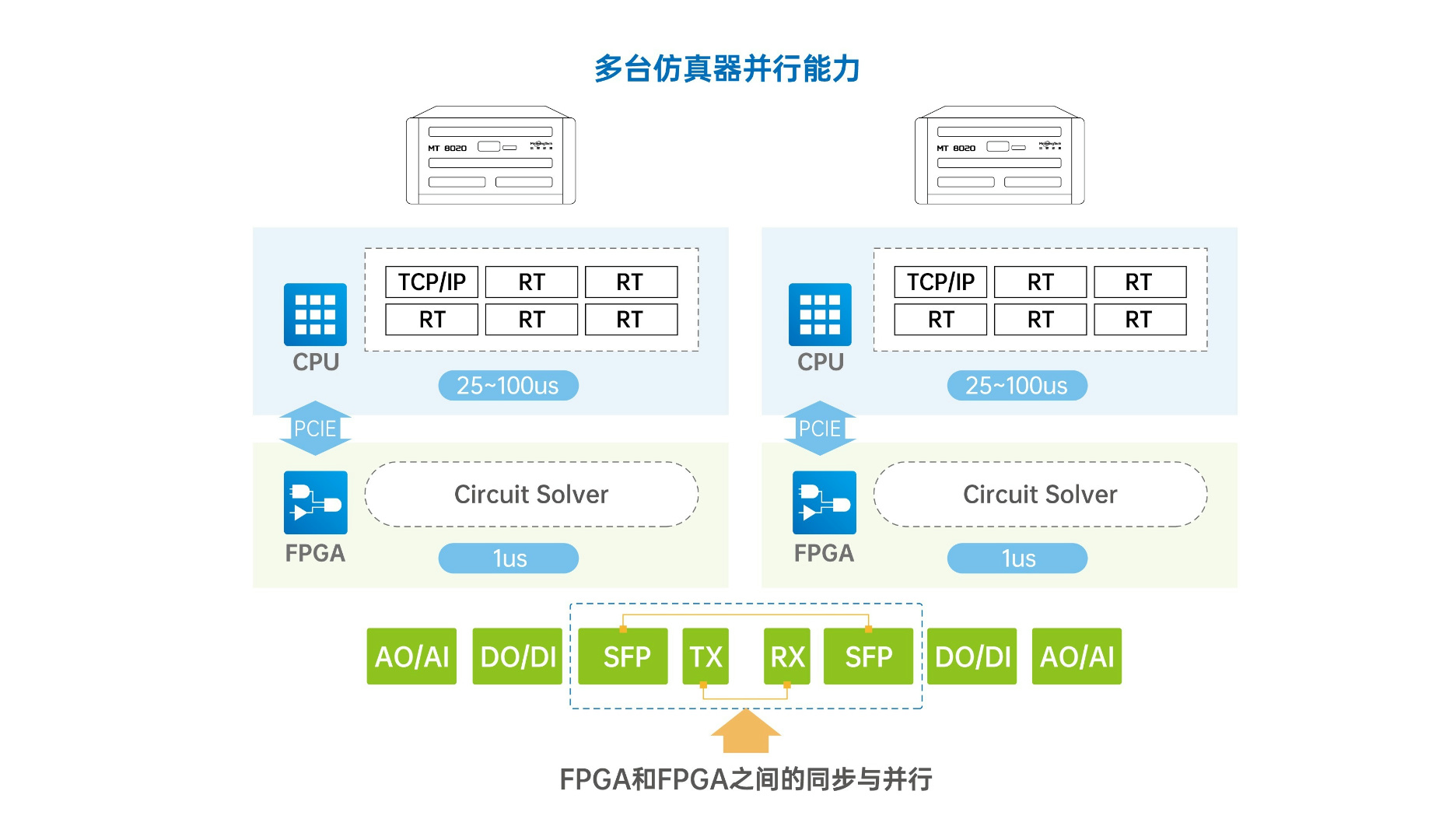

支持多达8个SFP光纤信号模块，可轻松实现多设备并行仿真或物理IO拓展，满足多DI、多AO的应用需求。
提供专业自动化测试Python API，方便工业用户开发自动化测试工具；支持“HIL Scope”高速录波功能，可实现500k采样率对多通道波形观测。

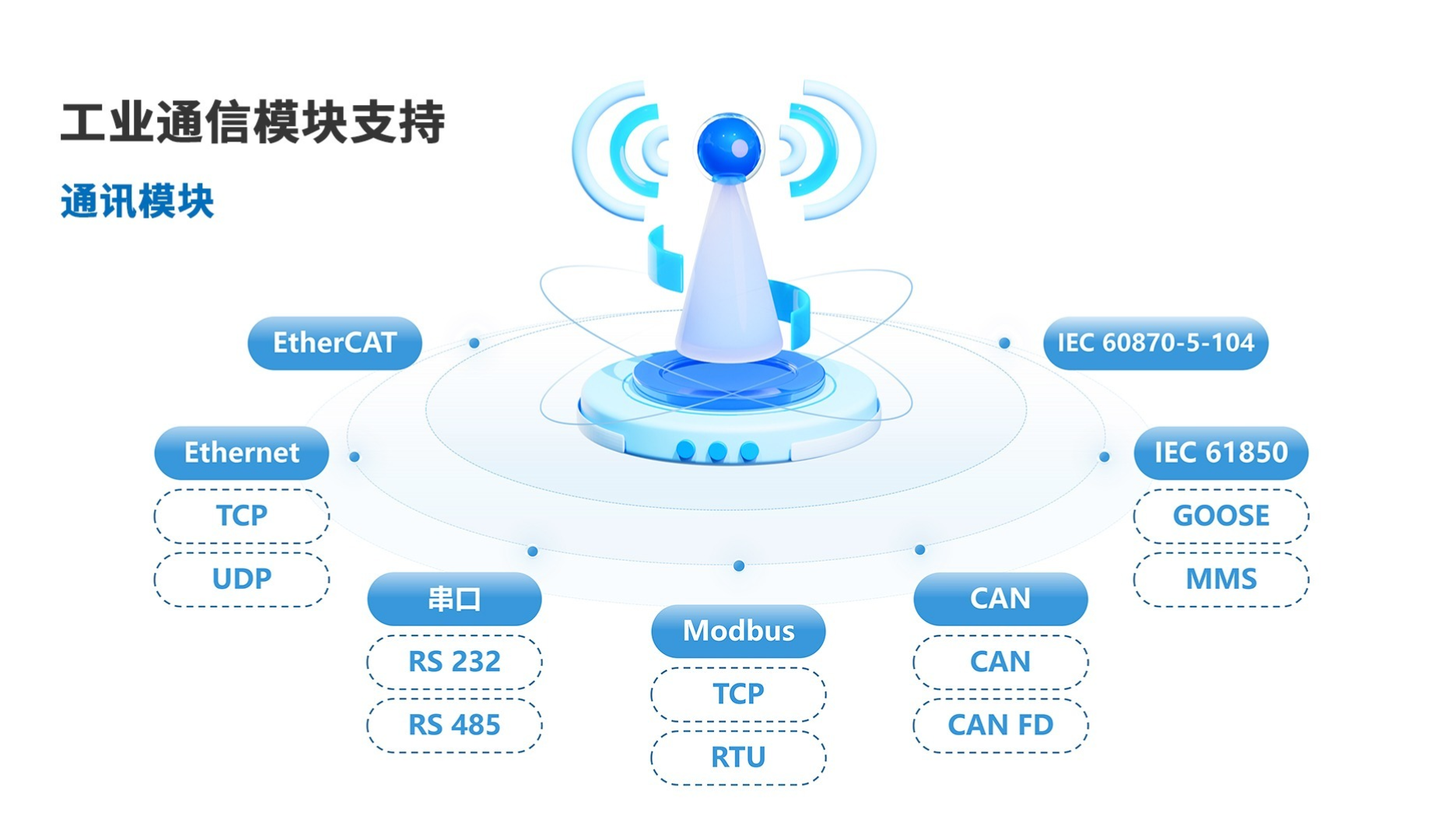

支持高速和宽电压范围（-25V，25V）的数字输入，适配工业逆变器控制器接口；支持MODBUS TCP、MODBUS RTU、CAN、串口等专业电力通信协议，便捷实现与控制器信息交互。
在微网中当系统内单元工作状态改变，观测微网的工作模式切换是否准确及各单元是否快速跟踪给定功率指令。
