风电机组大规模并网时，面临着非常复杂的工况，为了保障新能源发电系统的健康并网运行，在工业实际的“研发—生产—试验”的产品迭代环节中，研发测试工程师要反复修改控制器参数、滤波器参数以进行一系列不同工况下风电机组测试，基于半实物仿真支持任意拓扑模型搭建且高度精确的特点，采用HIL半实物硬件在环进行风电机组并网测试已然成为现在主流趋势。
远宽的HIL上位机界面十分友好，容易上手，在加载完待测试拓扑后配置IO口就可以进行仿真。并且在仿真的过程中还可以对波形进行录制便于捕捉瞬态的变化，结合CPU的使用可以方便的在线计算功率，幅值等数据。在高开关频率下的应用场景下可以使用混合建模方法。受到了试用工程师的一致好评！
使用远宽能源提供的高准确性、简单易用、数据后处理功能完备的半实物仿真平台，我们能够做很多传统测试方法无法完成或效率较低的如高低穿测试、并网测试、软件新功能验证等实验。通过引入远宽能源的HIL平台，相比于传统测试方法，我们的测试效率提高了大概10倍，针对一些需要重复测试获得数据的实验，半实物仿真平台提供了迅速、大量的测试数据支持。期望以后能引入远宽能源的自动化测试功能，进一步获得测试效率的提高！另外很值得一提的是远宽能源的技术支持服务，售后响应特别及时，能协助我们解决HIL平台在电力电子领域应用中的诸多问题。"

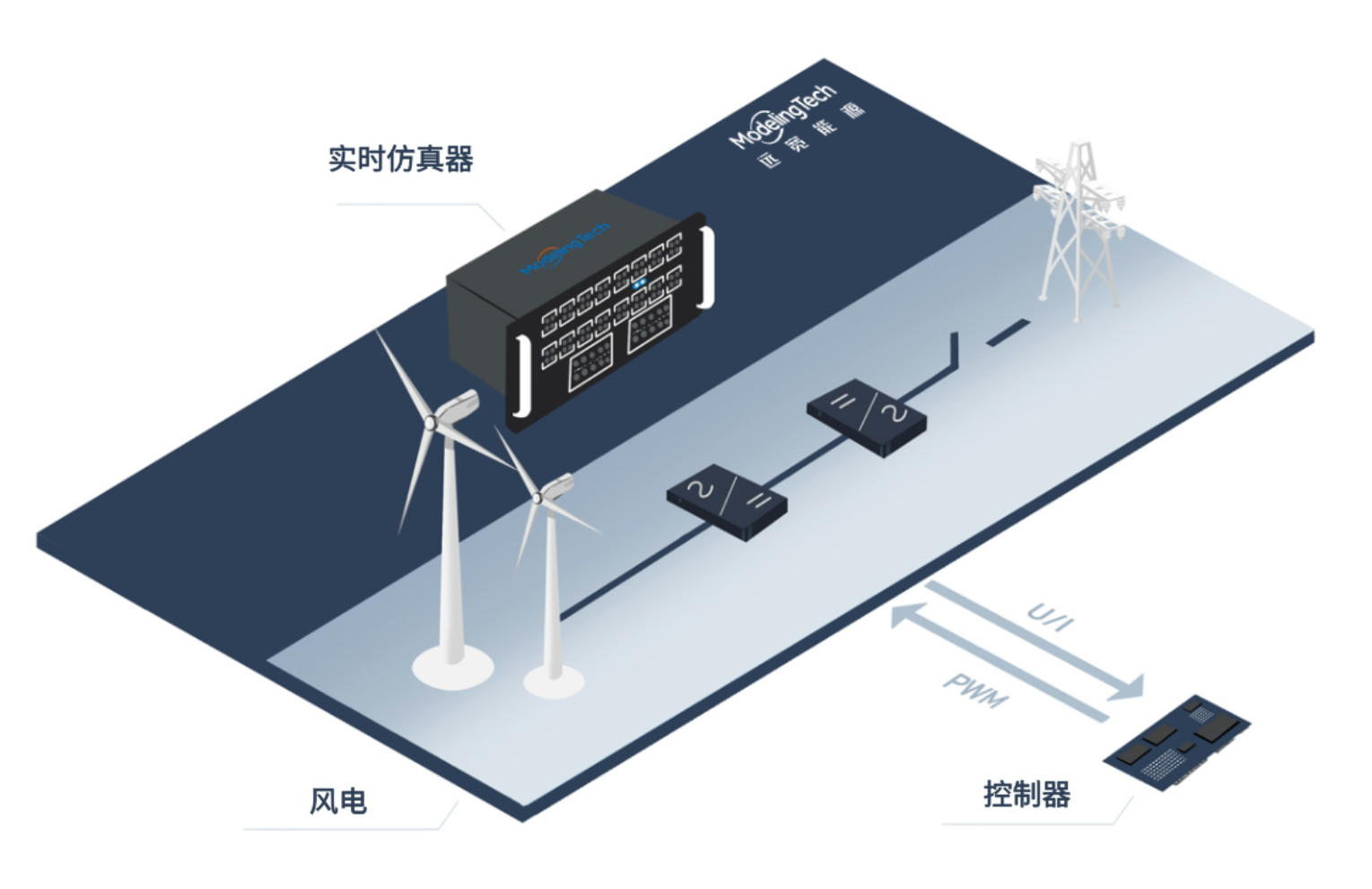

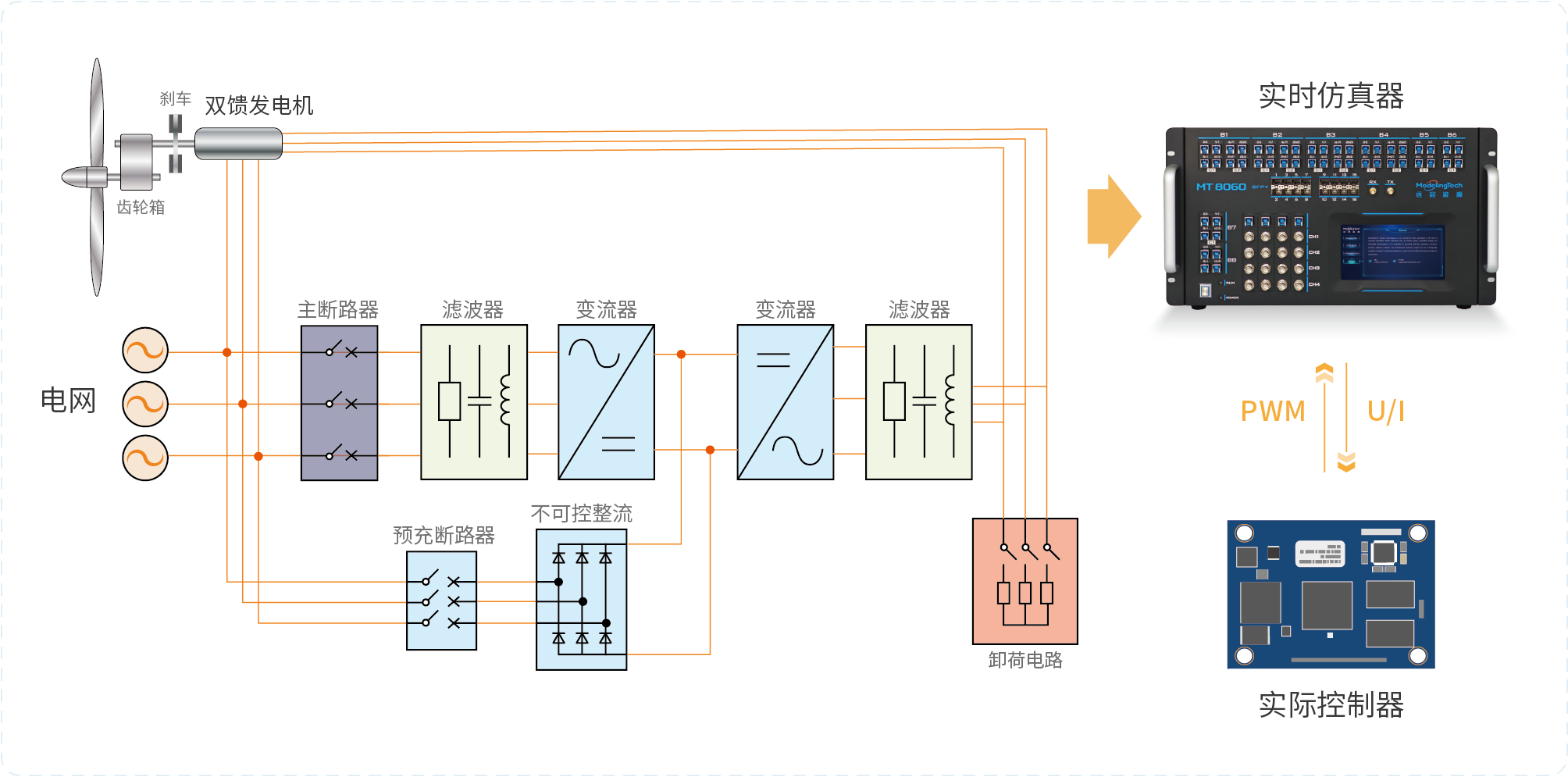

利用远宽能源MT 8020仿真平台模拟工业风电系统装置，将风电系统的机械部分放在CPU中模拟，电机、逆变器以及电网等电力电子部分放在FPGA中仿真，再通过物理IO接口与真实控制器相连接，从而完成风电机组闭环测试。MT8020实时仿真器强大的FPGA能力协助企业完成风电系统控制器功能测试和技术更新迭代。
1us仿真步长可运行多个风电机组并联测试；支持1us级步长模拟电机运行。

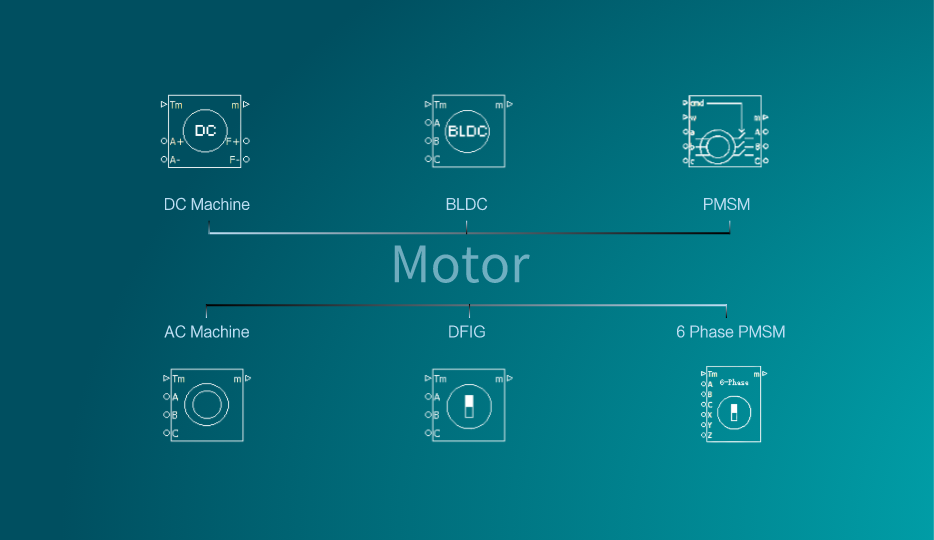

支持双馈电机、永磁同步电机、六相电机等多种类型电机模型，并支持一个FPGA上仿真两台电机，满足在风力发电应用领域内多电机运行需求。

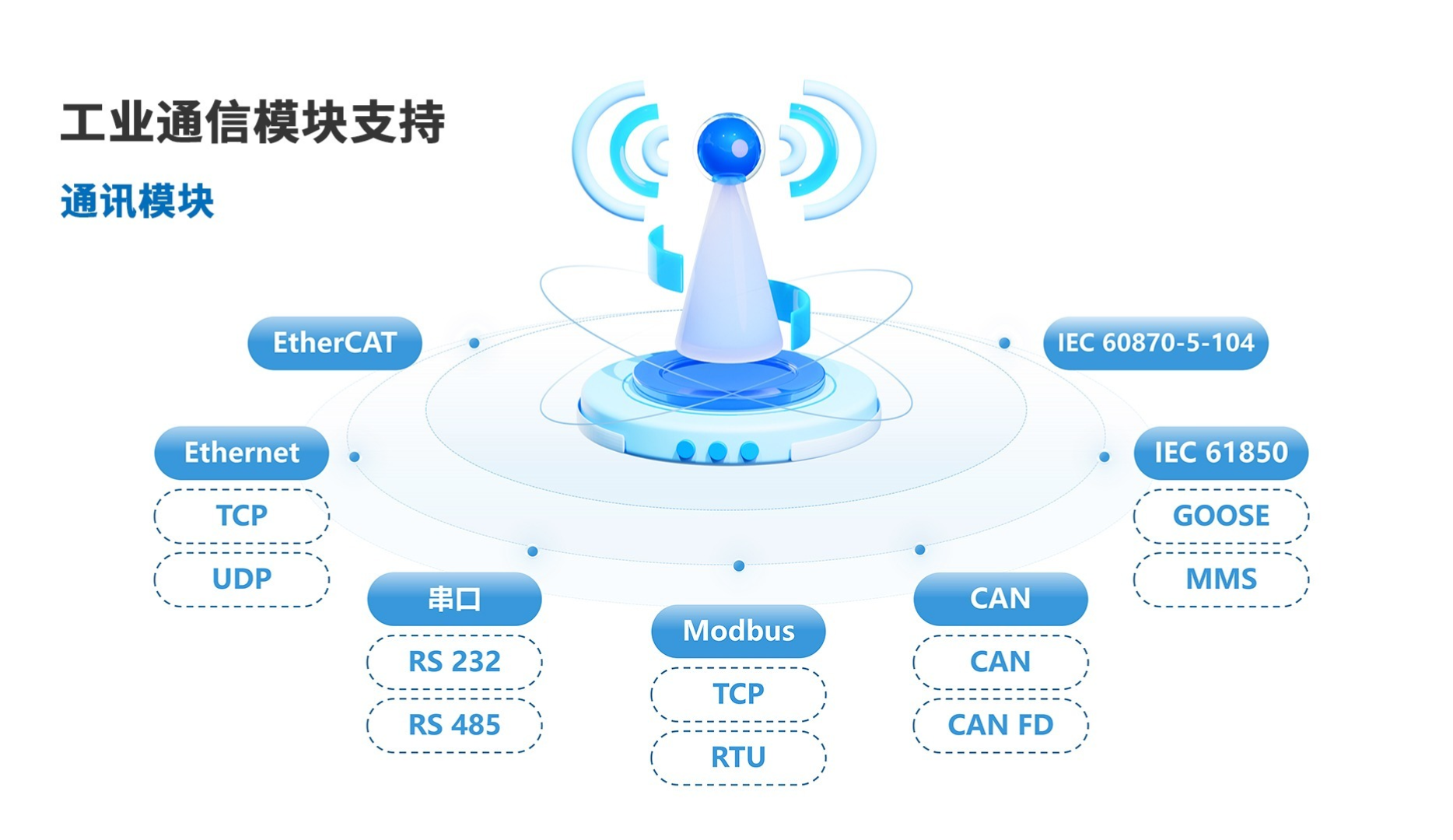

支持高速和宽电压范围（-25V，25V）的数字输入，适配工业逆变器控制器接口；支持MODBUS TCP、MODBUS RTU、CAN、串口等专业电力通信协议，便捷实现与控制器信息交互。
提供专业自动化测试Python API，方便工业用户开发自动化测试工具；支持“HIL Scope”高速录波功能，可实现500k采样率对多通道波形观测。
根据《风力发电机组电网适应性测试规程》要求，对风电机组的电网适应性进行测试，保证风电机组能正常运行，测试内容主要包括：电压偏差适应性、频率偏差适应性、三相电压不平衡适应性、闪变适应性、谐波电压适应性。

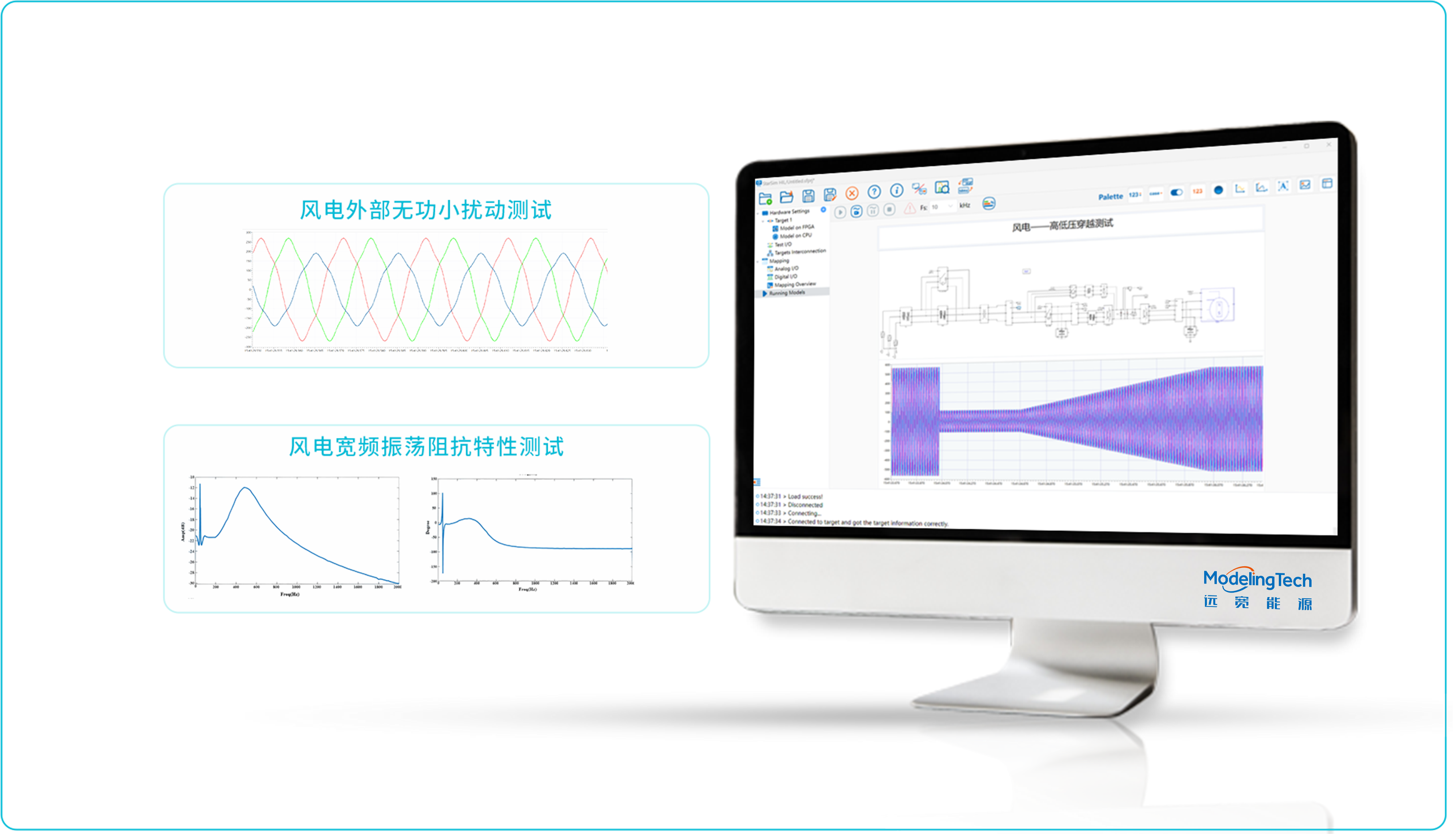

设置风电机组母线投切电容器，模拟不同无功注入风电机组，测试风电机组能否稳定运行。
根据《风电场阻抗特性评估技术规范》（NB/T 10651-2021）要求，利用电压扰动注入法扫描阻抗，对风电机组阻抗进行扫描，并给出风电机组 2.5Hz-1000Hz 范围内的正序阻抗和负序阻抗。
根据《风力发电机组故障电压穿越能力测试规程》测试标准，对风电机组在瞬时电压跌落/上升等工况下的反应能力进行测试，保证风电机组在电网电压波动时仍能稳定、安全运行。
